25.21. Громкоговорители
Громкоговорители, расположенные на панели приборов

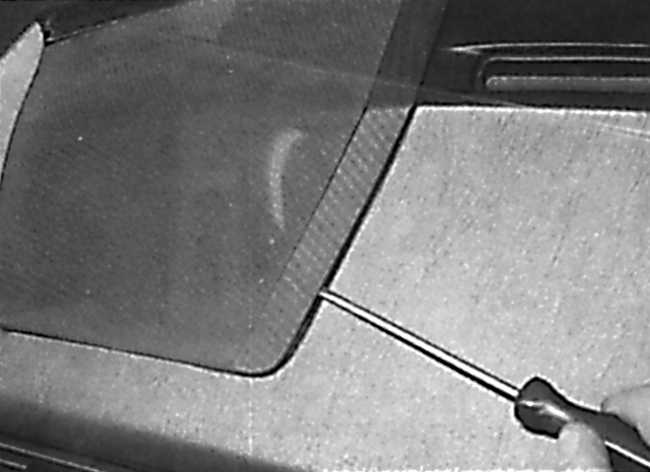

Снятие декоративной накладки, расположенной сбоку решетки громкоговорителя

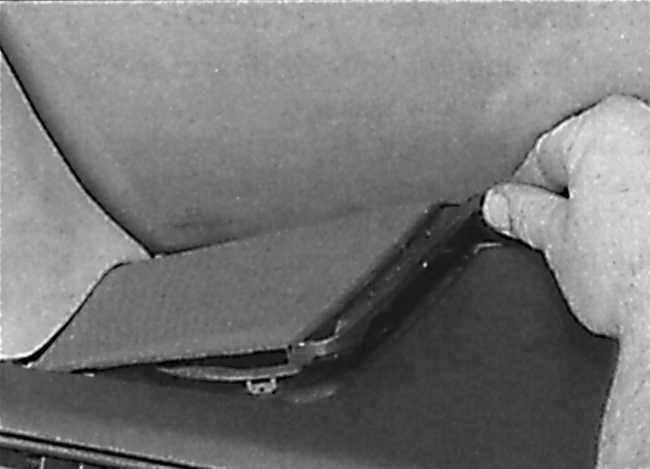

Снятие решетки громкоговорителя с верхней части панели приборов

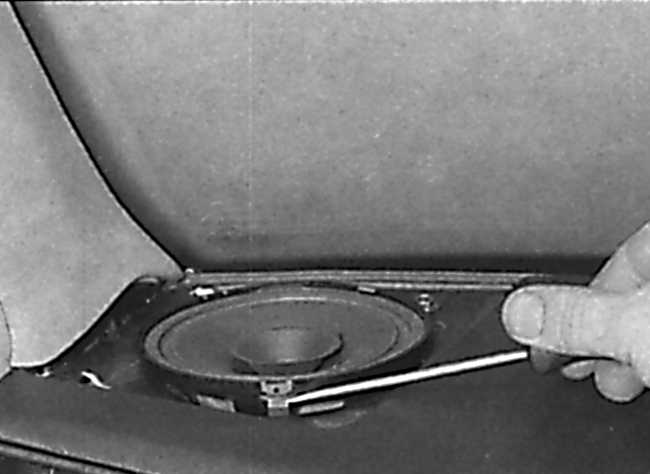

Освобождение фиксаторов, крепящих громкоговоритель

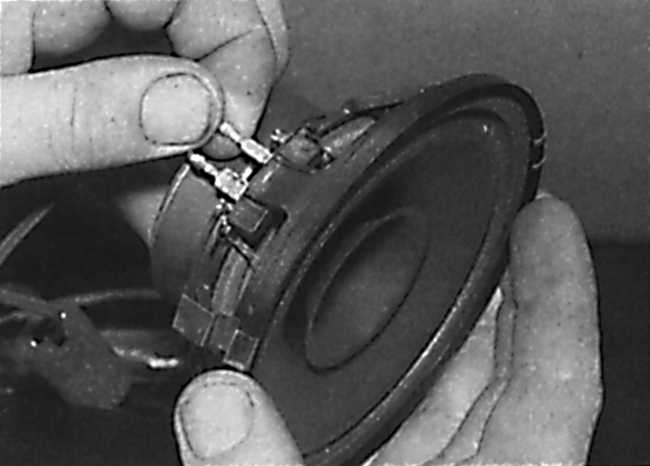

Отсоединение электрических разъемов от громкоговорителя
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите декоративную накладку, расположенную
сбоку решетки громкоговорителя (см. рис. Снятие декоративной накладки,
расположенной сбоку решетки громкоговорителя). |
| 2. Отвинтите винты и снимите решетку громкоговорителя
с верхней части панели приборов (см. рис. Снятие решетки громкоговорителя
с верхней части панели приборов). |
| 3. Освободите фиксаторы, крепящие громкоговоритель,
затем снимите громкоговоритель с панели приборов и отсоедините от
него электрические разъемы (см. рис. Освобождение фиксаторов, крепящих
громкоговоритель, Отсоединение электрических разъемов от громкоговорителя). |
| 4. Установка производится в последовательности,
обратной снятию. |
|
Громкоговоритель, расположенный в передней двери
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите обивку двери. |
| 2. Отвинтите гайки крепления, отсоедините электрические
разъемы и снимите громкоговоритель с двери. |
| 3. Установка производится в последовательности,
обратной снятию. |
|
Громкоговорители, расположенные на задней полке

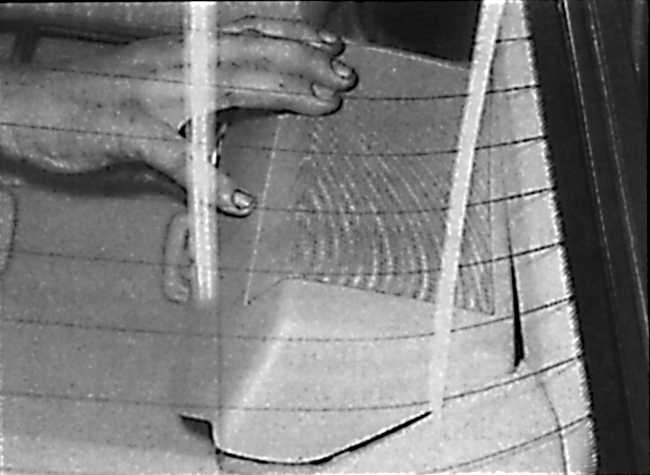

Снятие решетки с громкоговорителя, расположенного на задней полке
Отсоединение от громкоговорителя электрических разъемов
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Наклоните спинку заднего сиденья вперед
и, соблюдая осторожность, с помощью отвертки снимите решетку громкоговорителя
(см. рис. Снятие решетки с громкоговорителя, расположенного на
задней полке). |
| 2. Освободите фиксаторы, поднимите громкоговоритель
и отсоедините от него электрические разъемы (см. рис. Отсоединение
от громкоговорителя электрических разъемов). |
| 3. Установка производится в последовательности,
обратной снятию. |
|
Громкоговоритель, расположенный на задней двери
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Отвинтите винты и снимите решетку громкоговорителя
с двери. |
| 2. Отвинтите винты и снимите пластину крепления
громкоговорителя. |
3. Извлеките громкоговоритель из двери и отсоедините
от него электрические разъемы.
Предупреждение
доступа к электрическому разъему громкоговорителя снимите пепельницу.
|
| 4. Установка производится в последовательности,
обратной снятию. |
|
