Мерседес Бенц W140. Измерители комбинации приборов - схема расположения и детали установки (модели по 10.93 г. вып.)

Измерители комбинации приборов - схема расположения и детали установки (модели по 10.93 г. вып.)

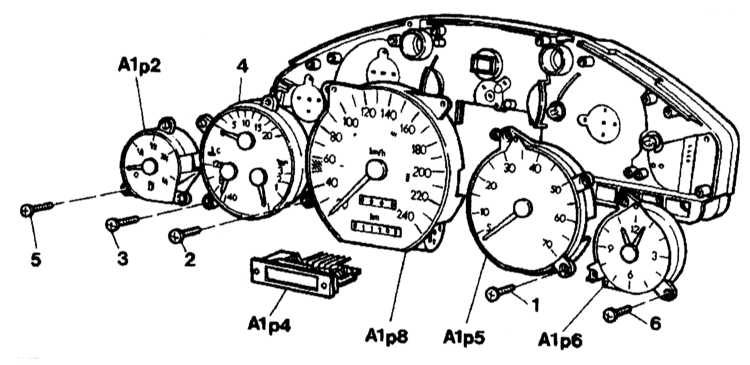

Схема расположения и детали установки измерителей в комбинации приборов моделей по 10.93 г. вып.


1, 2, 3, 5, 6 — Крепежные болты 4 — Встроенный измерительный прибор (указатель температуры охлаждающей жидкости, указатель давления масла с сигнальной лампочкой, указатель расхода топлива) А1р2 — Указатель запаса топлива	А1р4 — Указатель температуры наружного воздуха А1р5 — Тахометр А1р6 — Электронные часы А1р8 — Спидометр
