Расположение основных элементов автоматической системы кондиционирования воздуха
Расположение основных элементов автоматической системы кондиционирования воздуха
 |

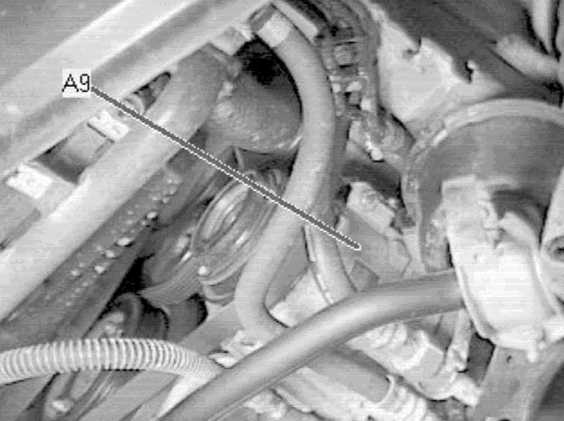

Компрессор кондиционера воздуха помещается в двигательном отсеке (левый передний угол силового агрегата) |
 |

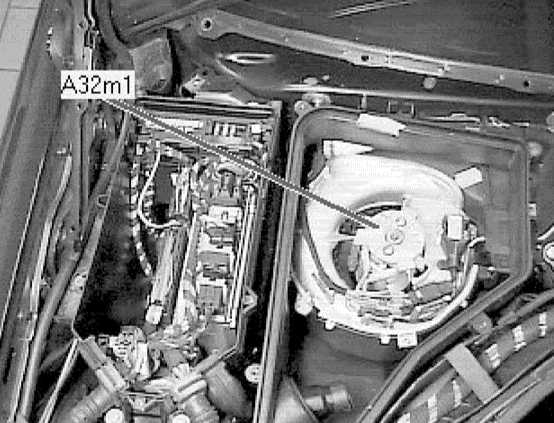

Приводной электромотор вентилятора систем отопления/вентиляции/кондиционирования воздуха помещается под крышкой в правой части двигательного отсека |
 |

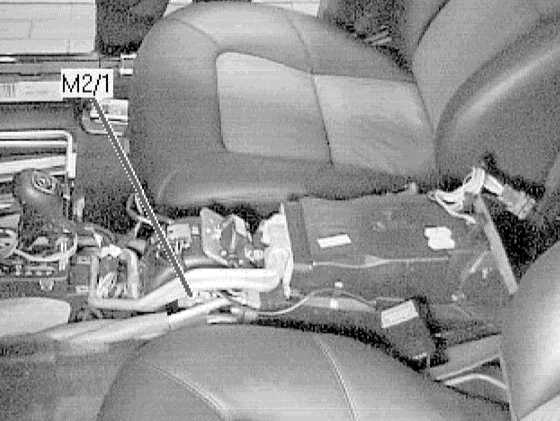

Приводной электромотор вентилятора заднего отопителя находится в задней части передней секции центральной консоли |
 |
Регулятор вентилятора К/В помещается под крышкой в задней части двигательного отсека |
 |

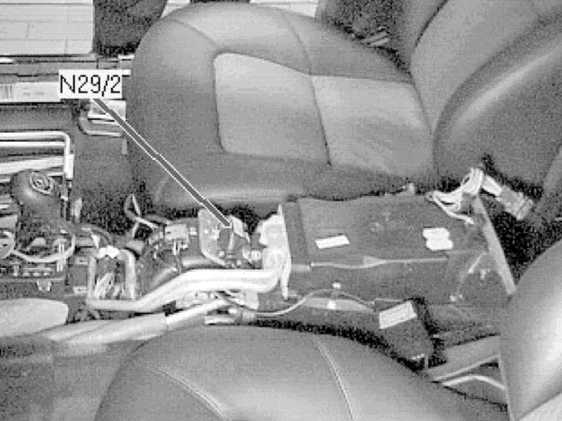

Регулятор вентилятора заднего К/В находится в задней части передней секции центральной консоли |
 |

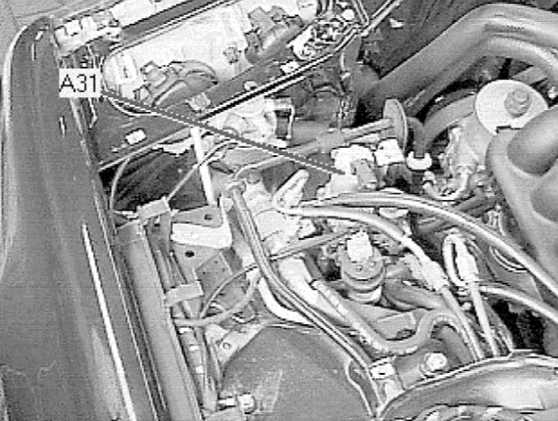

Приемный патрубок отопителя находится в левом переднем углу двигательного отсека, на брызговике (в состав сборки входят вспомогательный водяной насос и двухходовый клапан) |
 |

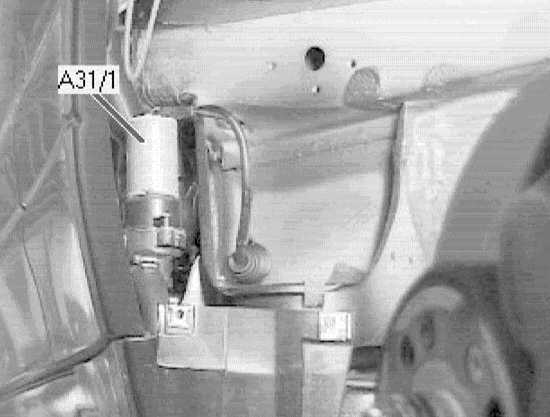

Приемный патрубок заднего дополнительного отопителя помещается в задней части арки правого переднего колеса |
 |

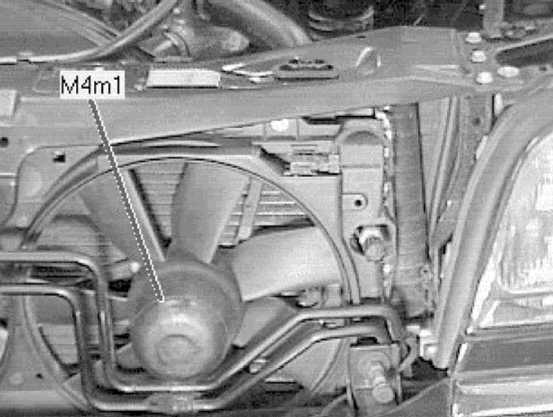

Левый дополнительный вентилятор закреплен в левом переднем углу двигательного отсека, впереди радиатора |
 |

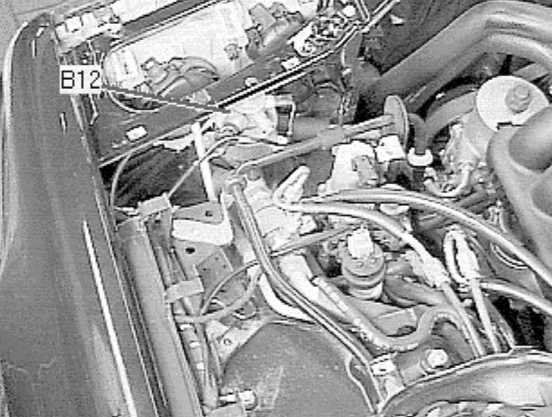

Датчик давления хладагента КВ помещается в левом переднем углу двигательного отсека, позади блок-фары, на сборке ресивера-осушителя |
 |
Датчик температуры хладагента системы К/В находится в левом переднем углу двигательного отсека, позади блок-фары, на сборке ресивера-осушителя |
 |

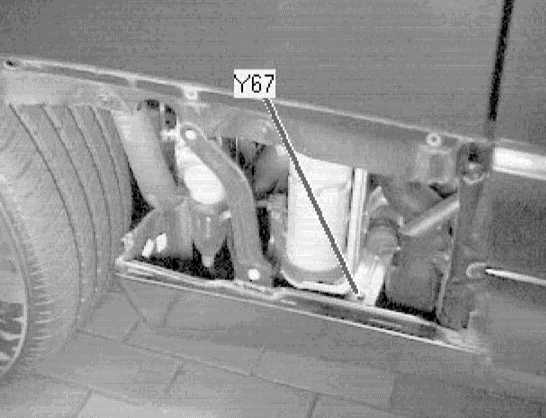

Задний клапан отсечки хладагента К/В находится в арке левого заднего колеса, в крыле, под наружным молдингом (на снимке видна только верхняя часть клапана) |
 |
Правый задний датчик температуры теплообменника отопителя помещается в задней части передней секции центральной консоли |
 |

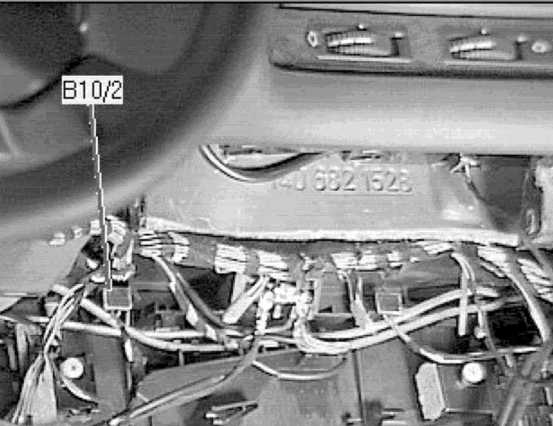

Левый датчик температуры теплообменника отопителя помещается под центральной секцией отделки панели приборов, на кожухе отопителя |
 |

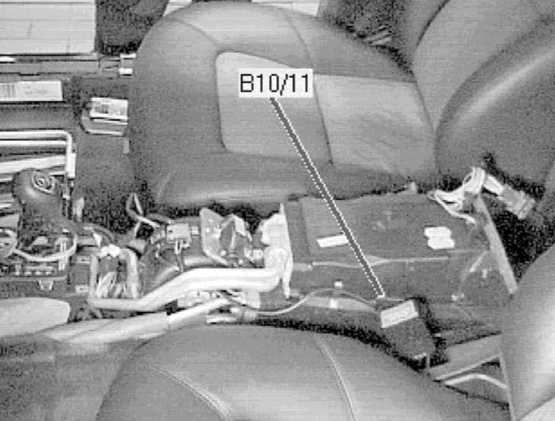

Датчик температуры заднего испарителя находится в задней части передней секции центральной консоли |
 |

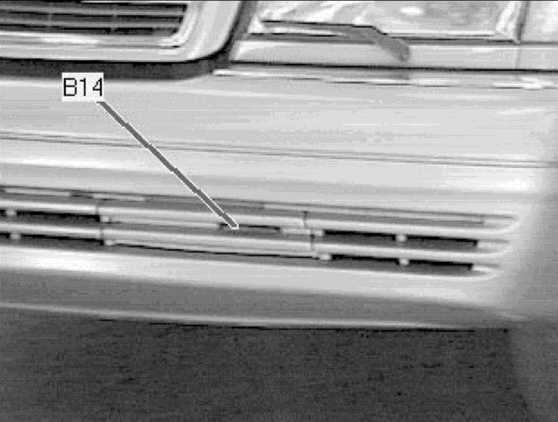

Датчик температуры наружного воздуха находится в левом углу переднего бампера |
 |

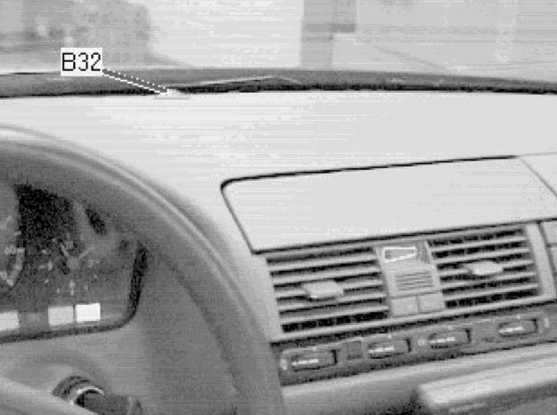

Датчик солнечного излучения помещается в центральной части панели приборов, под ветровым стеклом |
 |

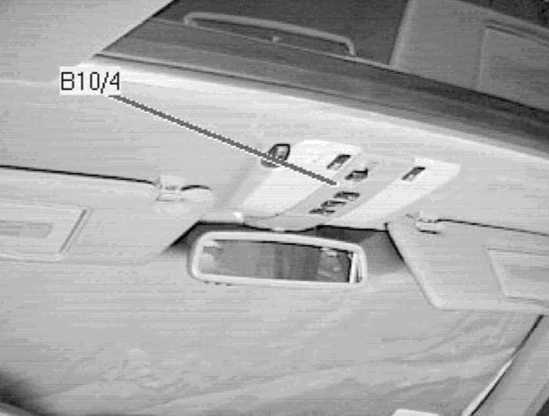

Датчик температуры воздуха в салоне встроен в сборку салонного светильника |
