3. Lower the hood slowly until it rests in

the unlocked position, and then remove
your hands. Push the front center edge
of the hood downward until a latching
sound is heard, and the hood closes
completely.

Moonroof

í

The moonroof can be opened or closed
electrically only when the ignition is
switched ON.

Tilt switch

Slide switch

WARNING

Do not let passengers stand up or
extend part of their body through the
open moonroof while the vehicle is
moving:

Extending the head, arms, or other
parts of the body through the
moonroof is dangerous. The head or
arms could hit something while the
vehicle is moving. This could cause
serious injury or death.

Make sure the opening is clear before
closing the moonroof:

A closing moonroof is dangerous. The
hands, head, or even neck of a
person

―especially a child― could

be caught in it as it closes, causing
serious injury or even death.

3-42

Knowing Your Mazda

í

Some models.

Doors and Locks

CX-7_8CG3-EA-11J_Edition1 Page120
Saturday, September 24 2011 10:32 AM

Black plate (121,1)

NOTE

Before washing your Mazda, make sure the
moonroof is completely closed so that water
does not get inside the cabin area. After
washing your Mazda or after it rains, wipe the
water off the moonroof before operating it to
avoid water penetration which could cause
rust and water damage to your headliner.

qTilt Operation

The rear of the moonroof can be tilted
open to provide more ventilation.

To fully tilt automatically, momentarily
press the rear of the tilt switch.
To stop tilting partway, press any part of
the tilt or slide switch.

To close to the desired position, press the
front of the tilt or slide switch.

Close

Close

Tilt up

qSlide Operation

To fully open automatically, momentarily
press the rear of the slide switch.
To stop sliding partway, press any part of
the tilt or slide switch.

To close to the desired position, press the
front of the tilt or slide switch.

Close

Open

Close

qPower Moonroof Re-set Procedure

If the battery is disconnected, the
moonroof may not operate correctly. The
moonroof will not operate correctly until
it is re-set. Carry out the following
procedure to re-set the moonroof and
resume operation:

1. Switch the ignition ON.

2. Press the rear of the tilt switch, to

partially tilt open the rear of the
moonroof.

3. Repeat Step 2. The rear of the

moonroof tilts open to the fully open
position, then closes a little.

NOTE

If the re-set procedure is performed while the
moonroof is in the slide position (partially
open) it closes before the rear tilts opens.

Knowing Your Mazda

Doors and Locks

3-43

CX-7_8CG3-EA-11J_Edition1 Page121
Saturday, September 24 2011 10:32 AM

Black plate (122,1)

qSunshade

The sunshade can be opened and closed
by hand.

The sunshade opens automatically when
the moonroof is opened, but must be
closed by hand.

Sunshade

CAUTION

Ø The sunshade does not tilt. To

avoid damaging the sunshade, do
not push up on it.

Ø Do not close the sunshade while

the moonroof is opening. Trying to
force the sunshade closed could
damage it.

3-44

Knowing Your Mazda

Doors and Locks

CX-7_8CG3-EA-11J_Edition1 Page122
Saturday, September 24 2011 10:32 AM

Black plate (123,1)

Immobilizer System (with
Advanced Key)

The immobilizer system allows the engine
to start only with an advanced key the
system recognizes.

If someone attempts to start the engine
with an unrecognized advanced key, the
engine will not start, thereby helping to
prevent the theft of your vehicle.
If you have a problem with the
immobilizer system or the advanced key
(including auxiliary key), consult an
Authorized Mazda Dealer.

CAUTION

Ø Radio equipment like this is

governed by laws in the United
States.
Changes or modifications not
expressly approved by the party
responsible for compliance could
void the user's authority to
operate the equipment.

Ø To avoid damage to the key, do

not:

Ø

Drop the key.

Ø

Get the key wet.

Ø

Expose the key to any kind of
magnetic field.

Ø

Expose the key to high
temperatures on places such as
the dashboard or hood, under
direct sunlight.

CAUTION

Do not allow the following when
starting the engine with the auxiliary
key due to an advanced key dead
battery or other malfunction.
Otherwise the signal from the
auxiliary key will not be received
correctly and the engine may not
start.

Ø A key ring rests on the auxiliary

key grip.

Ø Metal parts of other keys or metal

objects touch the auxiliary key
grip.

Ø Spare auxiliary keys or keys for

other vehicles equipped with an
immobilizer system touch or come
near the auxiliary key.

Knowing Your Mazda

Security System

3-45

CX-7_8CG3-EA-11J_Edition1 Page123
Saturday, September 24 2011 10:32 AM

Black plate (124,1)

Ø Devices for electronic purchases, or

security passage which touch or
come near the auxiliary key.

NOTE

l

The advanced keys (including auxiliary key)
carry a unique electronic code. For this
reason, and to assure your safety, obtaining
a replacement advanced key (including
auxiliary key) requires some waiting time.
They are only available through an
Authorized Mazda Dealer.

l

Always keep a spare advanced key in case
one is lost. If an advanced key is lost,
consult an Authorized Mazda Dealer as
soon as possible.

l

If you lose an advanced key (including
auxiliary key), an Authorized Mazda Dealer
will reset the electronic codes of your
remaining advanced keys (including
auxiliary keys) and immobilizer system.
Bring all the remaining advanced keys
(including auxiliary keys) to an Authorized
Mazda Dealer to reset.
Starting the vehicle with a key that has not
been reset is not possible.

3-46

Knowing Your Mazda

Security System

CX-7_8CG3-EA-11J_Edition1 Page124
Saturday, September 24 2011 10:32 AM

Black plate (125,1)

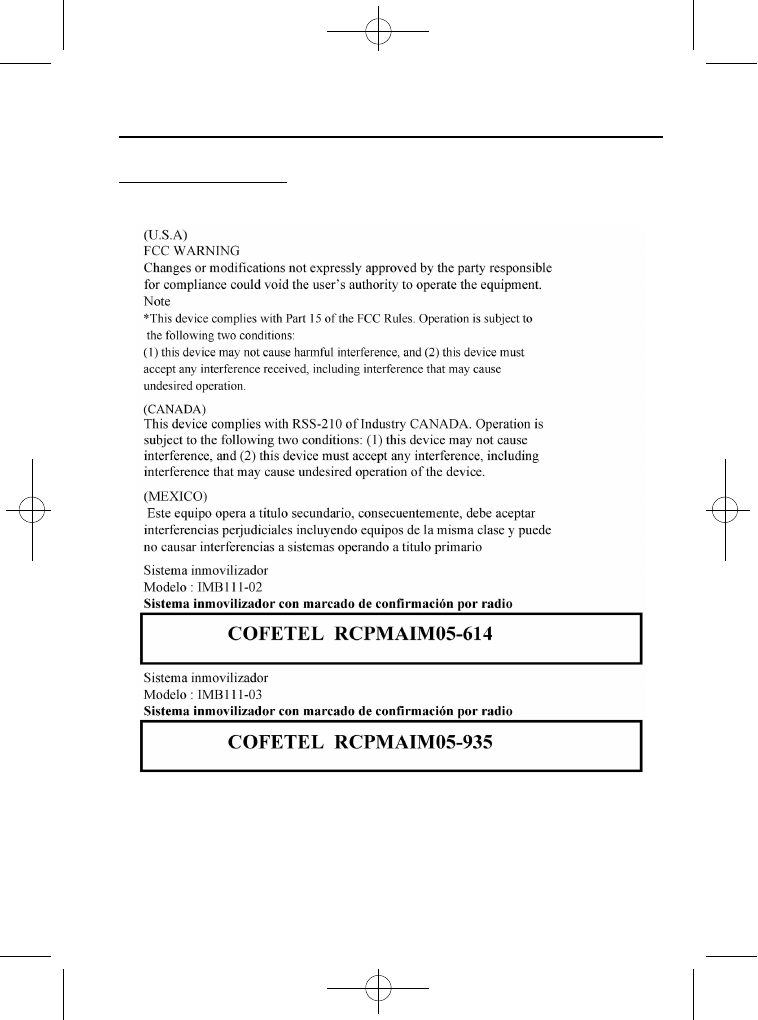

Declaration of Conformity

Immobilizer system

Knowing Your Mazda

Security System

3-47

CX-7_8CG3-EA-11J_Edition1 Page125
Saturday, September 24 2011 10:32 AM

Black plate (126,1)

qOperation

Arming

The system is armed when the ignition is
switched from ON to ACC or OFF. The
security indicator light in the instrument
cluster flashes every 2 seconds until the
system is disarmed.

Disarming

The system is disarmed when the ignition
is switched ON with the registered
advanced key.
The security indicator light illuminates for
about 3 seconds and goes out.

If the engine does not start with the
correct advanced key, and the security
indicator light keeps illuminating or
flashing, the system may have a
malfunction. Consult an Authorized
Mazda Dealer.

NOTE

l

The engine may not start and the security
indicator light may illuminate or flash if the
advanced key is placed in an area where it
is difficult for the system to detect the
signal, such as on the dashboard, or in the
glove box. Move the advanced key to
another place, switch the ignition off, and
then restart the engine.

l

Signals from a TV or radio station, or from
a transceiver or a mobile telephone could
interfere with your immobilizer system. If
you are using the proper advanced key and
the engine fails to start, check the security
indicator light. If the indicator light is
flashing, switch the ignition to ACC or
switch the ignition off and wait for a while,
then restart the engine. If it does not start
after 3 or more tries, contact an Authorized
Mazda Dealer.

l

If the security indicator light flashes
continuously while you are driving, do not
shut off the engine. Go to an Authorized
Mazda Dealer and have it checked. If the
engine is shut off while the indicator light is
flashing, you will not be able to restart it.

l

Since the electronic codes are reset when
repairing the immobilizer system, the
advanced key (including auxiliary key) are
needed. Bring all the advanced keys
(including auxiliary keys) to an Authorized
Mazda Dealer.

3-48

Knowing Your Mazda

Security System

CX-7_8CG3-EA-11J_Edition1 Page126
Saturday, September 24 2011 10:32 AM

Black plate (127,1)

qModification and Add-On

Equipment

Mazda cannot guarantee the immobilizer
system's operation if the system has been
modified or if any add-on equipment has
been installed.

CAUTION

To avoid damage to your vehicle, do
not modify the system or install any
add-on equipment to the immobilizer
system or the vehicle.

Immobilizer System
(without Advanced Key)

The immobilizer system allows the engine
to start only with a key the system
recognizes.

If someone attempts to start the engine
with an unrecognized key, the engine will
not start, thereby helping to prevent the
theft of your vehicle.
If you have a problem with the
immobilizer system or the key, consult an
Authorized Mazda Dealer.

CAUTION

Ø Radio equipment like this is

governed by laws in the United
States.
Changes or modifications not
expressly approved by the party
responsible for compliance could
void the user's authority to
operate the equipment.

Ø To avoid damage to the key, do

not:

Ø

Drop the key.

Ø

Get the key wet.

Ø

Expose the key to any kind of
magnetic field.

Ø

Expose the key to high
temperatures on places such as
the dashboard or hood, under
direct sunlight.

Knowing Your Mazda

Security System

3-49

CX-7_8CG3-EA-11J_Edition1 Page127
Saturday, September 24 2011 10:32 AM

Black plate (128,1)

CAUTION

When starting the engine do not
allow the following, as the engine
may not start due to the electronic
signal from the ignition key not being
transmitted correctly.

Ø A key ring rests on the key grip.

Ø Metal parts of other keys or metal

objects touch the key grip.

Ø Spare keys or keys for other

vehicles equipped with an
immobilizer system touch or come
near the key grip.

Ø Devices for electronic purchases, or

security passage which touch or
come near the key.

NOTE

l

The keys carry a unique electronic code.
For this reason, and to assure your safety,
obtaining a replacement key requires some
waiting time. They are only available
through an Authorized Mazda Dealer.

l

Always keep a spare key, in case one is lost.
If a key is lost, contact an Authorized
Mazda Dealer as soon as possible.

l

If you lose a key, an Authorized Mazda
Dealer will reset the electronic codes of
your remaining keys and immobilizer
system. Bring all the remaining keys to an
Authorized Mazda Dealer to reset.
Starting the vehicle with a key that has not
been reset is not possible.

3-50

Knowing Your Mazda

Security System

CX-7_8CG3-EA-11J_Edition1 Page128
Saturday, September 24 2011 10:32 AM

Black plate (129,1)

Declaration of Conformity

Immobilizer system

Knowing Your Mazda

Security System

3-51

CX-7_8CG3-EA-11J_Edition1 Page129
Saturday, September 24 2011 10:32 AM

Black plate (130,1)

qOperation

Arming

The system is armed when the ignition is
switched from ON to ACC or OFF.
The security indicator light in the
instrument cluster flashes every two
seconds until the system is disarmed.

Disarming

The system is disarmed when the ignition
is switched ON with the correct ignition
key.
The security indicator light illuminates for
about three seconds and goes out.

If the engine does not start with the
correct ignition key, and the security
indicator light keeps illuminating or
flashing, the system may have a
malfunction. Consult an Authorized
Mazda Dealer.

NOTE

l

If the security indicator light illuminates
and stays on or flashes when the ignition is
switched ON, the engine will not start.

l

Signals from a TV or radio station, or from
a transceiver or a mobile telephone, could
interfere with your immobilizer system. If
you are using the proper key and your
engine fails to start, check the security
indicator light. If it is flashing, remove the
ignition key and wait 2 seconds or more,
then reinsert it and try starting the engine
again. If it does not start after 3 or more
tries, contact an Authorized Mazda Dealer.

l

If the security indicator light flashes
continuously while you are driving, do not
shut off the engine. Go to an Authorized
Mazda Dealer and have it checked. If you
shut off the engine while the light is
flashing you will not be able to restart it.

l

Since the electronic codes are reset when
repairing the immobilizer system, the keys
are needed. Bring all the existing keys to an
Authorized Mazda Dealer.

qModification and Add-On

Equipment

Mazda cannot guarantee the immobilizer
system's operation if the system has been
modified or if any add-on equipment has
been installed.

CAUTION

To avoid damage to your vehicle, do
not modify the system or install any
add-on equipment to the immobilizer
system or the vehicle.

3-52

Knowing Your Mazda

Security System

CX-7_8CG3-EA-11J_Edition1 Page130
Saturday, September 24 2011 10:32 AM

Black plate (131,1)

Theft-Deterrent System

í

If the theft deterrent system detects an
inappropriate entry into the vehicle, which
could result in the vehicle or its contents
being stolen, the alarm alerts the
surrounding area of an abnormality by
sounding the horn and flashing the hazard
warning lights.
Refer to Operation on page 3-53.

NOTE

l

The theft-deterrent system operates with the
key or the keyless entry system transmitter.

l

(With advanced key)
The theft-deterrent system can also be
operated using the advanced keyless
function.
The system operates only when the driver is
in the vehicle or within operational range
while the advanced key is being carried.

l

The system will not function unless it is
properly armed. To properly secure the
vehicle, always make sure all windows are
completely closed and all doors and the
liftgate are locked before leaving the
vehicle. Remember to take your key and
transmitter.

qOperation

System triggering conditions

The horn sounds intermittently and the
hazard warning lights flash for about 30
seconds when the system is triggered by
any one of the following:

l

Forcing open a door, the hood or the
liftgate.

l

Unlocking a door with the inside door-
lock knob.

l

Unlocking a door with the door lock
switch.

l

Opening a door by operating an inside
door-lock knob.

l

Opening the hood by operating the
hood release handle.

If the system is triggered again, the lights
and horn will activate until a door or the
liftgate is unlocked with the key or with
the transmitter.
(With advanced key)
The lights and horn can also be
deactivated by pressing the request
switch.

NOTE

If the battery goes dead while the theft-
deterrent system is armed, the horn will
activate and the hazard warning lights will
flash when the battery is charged or replaced.

qHow to Arm the System

1. Close the windows and the moonroof

í

securely.

2. Remove the key from the ignition

switch.
(With advanced key)
Switch the ignition off with the start
knob.

3. Make sure all the windows, the

moonroof

í

, and the hood are closed.

Close and lock all doors and the
liftgate from the outside using the key
or press the lock button on your
keyless entry system transmitter.
The hazard warning lights will flash
once.
The following method will also arm the
theft-deterrent system:
(With advanced key)
Press a request switch or the lock
button on the transmitter.
(Without advanced key)
Close the hood and the liftgate. Press
the area on the door-lock switch
marked

“ ” once. Close all doors.

Knowing Your Mazda

Security System

3-53

í

Some models.

CX-7_8CG3-EA-11J_Edition1 Page131
Saturday, September 24 2011 10:32 AM

Black plate (132,1)

The theft deterrent system can also be
armed by activating the auto re-lock
function with all the doors, the liftgate and
the hood closed.

NOTE

Locking the doors with the inside door-lock
knob will not arm the system.

4. After 20 seconds, the system is fully

armed.

NOTE

l

Auto re-lock function
After unlocking with the transmitter or the
request switch, all doors and the liftgate
will automatically lock and the hazard
warning lights will flash if any of the
following operations are not performed
within about 30 seconds.

l

A door or the liftgate is opened.

l

The auxiliary key is inserted into the
ignition switch (with advanced key).

l

The key is inserted in the ignition switch.

l

The start knob is pushed (with advanced
key).

l

The ignition is switched ON.

l

The system will disarm if one of the
following operations takes place within 20
seconds after closing the hood and locking
all the doors and the liftgate:

l

Pressing the unlock button on the
transmitter.

l

Any door or the liftgate is opened.

l

Unlocking a door with the inside door-
lock knob.

l

Unlocking the driver's door with the key.

l

The hood is opened.

l

The key is inserted in the ignition switch.

l

The auxiliary key is inserted into the
ignition switch (With advanced key).

l

The start knob is pressed into the
ignition switch or a request switch is
pressed (With advanced key).

l

The ignition is switched ON.

To rearm the system, do the arming
procedure again.

l

When the doors are locked by pressing the
lock button on the transmitter or using the
key while the theft-deterrent system is
armed, the hazard warning lights will flash
once to indicate that the system is armed.

3-54

Knowing Your Mazda

Security System

CX-7_8CG3-EA-11J_Edition1 Page132
Saturday, September 24 2011 10:32 AM

Black plate (133,1)

qTo Turn off an Armed System

An armed system can be turned off by any
one of the following methods:

l

Unlock a door with the key.

l

Press the unlock button on the keyless
entry system transmitter.

l

Insert the key into the ignition switch
and switch the ignition ON.

l

(With advanced key)

l

Press a request switch or the unlock
button on the transmitter.

l

Switch the ignition ON with the
start knob.

The hazard warning lights will flash twice
to indicate that the system is turned off.

NOTE

When the doors are unlocked by pressing the
unlock button on the transmitter or using the
key while the theft-deterrent system is turned
off, the hazard warning lights will flash twice
to indicate that the system is turned off.

qTo Stop an Alarm

A triggered alarm can be turned off by
any one of the following methods:

l

Unlock a door with the key.

l

Press the unlock button on the keyless
entry system transmitter.

l

The engine is started with the ignition
key.

l

(With advanced key)

l

Press a request switch.

l

Press the unlock button on the
transmitter.

l

The engine is started with the start
knob.

NOTE

If you have any problem with the theft-
deterrent system, consult an Authorized Mazda
Dealer.

qTheft-Deterrent Labels

A label indicating that your vehicle is
equipped with a Theft-Deterrent System is
in the glove compartment.

Mazda recommends that you affix it to the
lower rear corner of a front door window.

Knowing Your Mazda

Security System

3-55

CX-7_8CG3-EA-11J_Edition1 Page133
Saturday, September 24 2011 10:32 AM

Black plate (134,1)

Steering Wheel

WARNING

Never adjust the steering wheel while
the vehicle is moving:

Adjusting the steering wheel while
the vehicle is moving is dangerous.
Moving it can very easily cause the
driver to abruptly turn to the left or
right. This can lead to loss of control
or an accident.

qSteering Wheel Adjustment

To change the angle or length of the
steering wheel:

1. Stop the vehicle, pull down the lock

release lever under the steering
column.

Lock release lever

2. Tilt the steering wheel and/or adjust the

steering column length to the desired
positions, push the lever up to lock the
column.

3. Push the wheel up and down to be

certain it's locked before driving.

Mirrors

qOutside Mirrors

Check the mirror angles before driving.

Mirror type

Flat type (driver's side)
Flat surface mirror.
Convex type (front passenger side)
The mirror has single curvature on its
surface.

WARNING

Be sure to look over your shoulder
before changing lanes:

Changing lanes without taking into
account the actual distance of the
vehicle in the convex mirror is
dangerous. You could have a serious
accident. What you see in the convex
mirror is closer than it appears.

Power mirror

The ignition must be switched to ACC or
ON.

To adjust:

1. Press the left or right side of the

selector switch to choose the left or
right side mirror.

3-56

Knowing Your Mazda

Steering Wheel and Mirrors

CX-7_8CG3-EA-11J_Edition1 Page134
Saturday, September 24 2011 10:32 AM

Black plate (135,1)

2. Depress the mirror switch in the

appropriate direction.

Outside mirror

Mirror switch

Selector switch

After adjusting the mirror, lock the control
by placing the selector switch in the
center position.

Folding the mirror

Fold the outside mirror rearward until it is
flush with the vehicle.

WARNING

Always return the outside mirrors to
the driving position before you start
driving:

Driving with the outside mirrors
folded in is dangerous. Your rear view
will be restricted, and you could have
an accident.

qRearview Mirror

WARNING

Do not stack cargo or objects higher
than the seatbacks:

Cargo stacked higher than the
seatbacks is dangerous. It can block
your view in the rearview mirror,
which might cause you to hit another
car when changing lanes.

Rearview mirror adjustment

Before driving, adjust the rearview mirror
to center on the scene through the rear
window.
Manual day/night mirror

Auto-dimming mirror

Knowing Your Mazda

Steering Wheel and Mirrors

3-57

CX-7_8CG3-EA-11J_Edition1 Page135
Saturday, September 24 2011 10:32 AM
