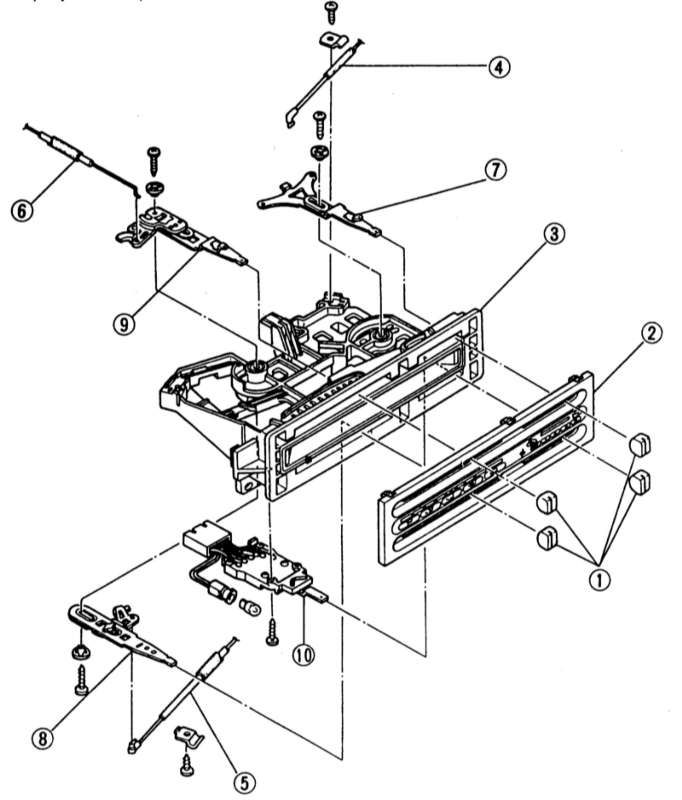

Блок управления отопителем
mazda 323 с 10/89 г. вып.
1 — кнопка 2 — накладка 3 — корпус 4 — трос заслонки свежего/циркулирующего воздуха 5 — трос воздухораспределительной заслонки
6 — трос регулировки температуры 7 — рычаг свежего/обводного воздуха 8 — рычаг распределения воздуха 9 — смесительный рычаг 10 — выключатель вентилятора
