Мазда 323. Замок/ручка/цилиндр замка двери



Мазда 323. Замок/ручка/цилиндр замка двери

Замок/ручка/цилиндр замка двери

mazda 323 с 10/89 г. вып.

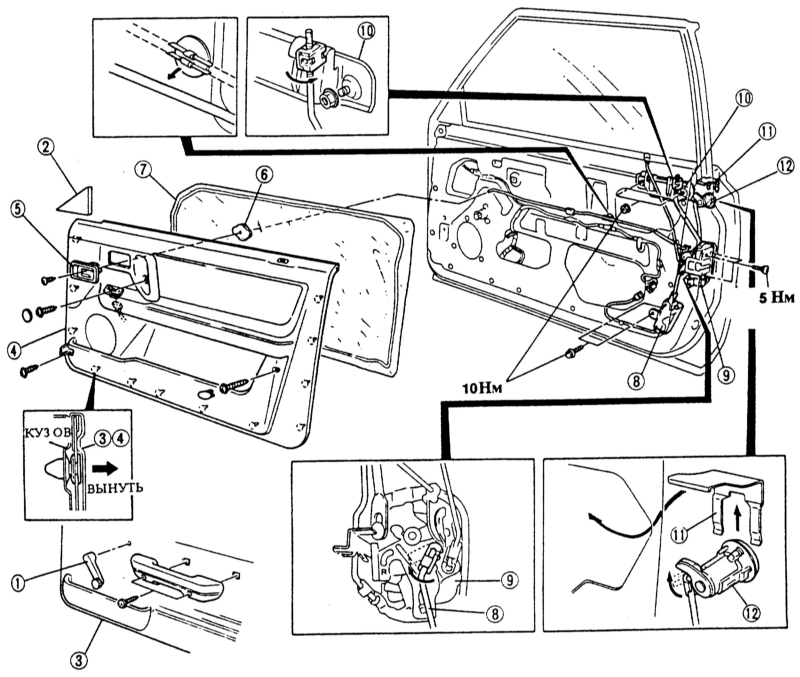

14.22 Замок/ручка/цилиндр замка двери Mazda 323

1 — рукоятка стеклоподъемника
2 — накладка
3 — обивка двери (ручной стеклоподъемник)
4 — обивка двери (электрический стеклоподъемник)
5 — внутренняя ручка двери
6 — уплотнение

7 — уплотнительная пленка
8 — установочный мотор центрального запорного устройства/приводная штанга
9 — замок двери
10 — наружная ручка двери
11 — скоба крепления
12 — цилиндр замка

Снятие замка двери

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Закрыть окно.
  2. Снять внутреннюю обивку двери.
  3. Отсоединить от замка приводные штанги.
  4. Отвинтить замок двери и вынуть через отверстие рамы двери.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Смазать замок двери на обозначенных стрелками местах универсальной смазкой.
  2. Присоединить приводные штанги к замку двери.
  3. Установить внутреннюю обивку двери.
