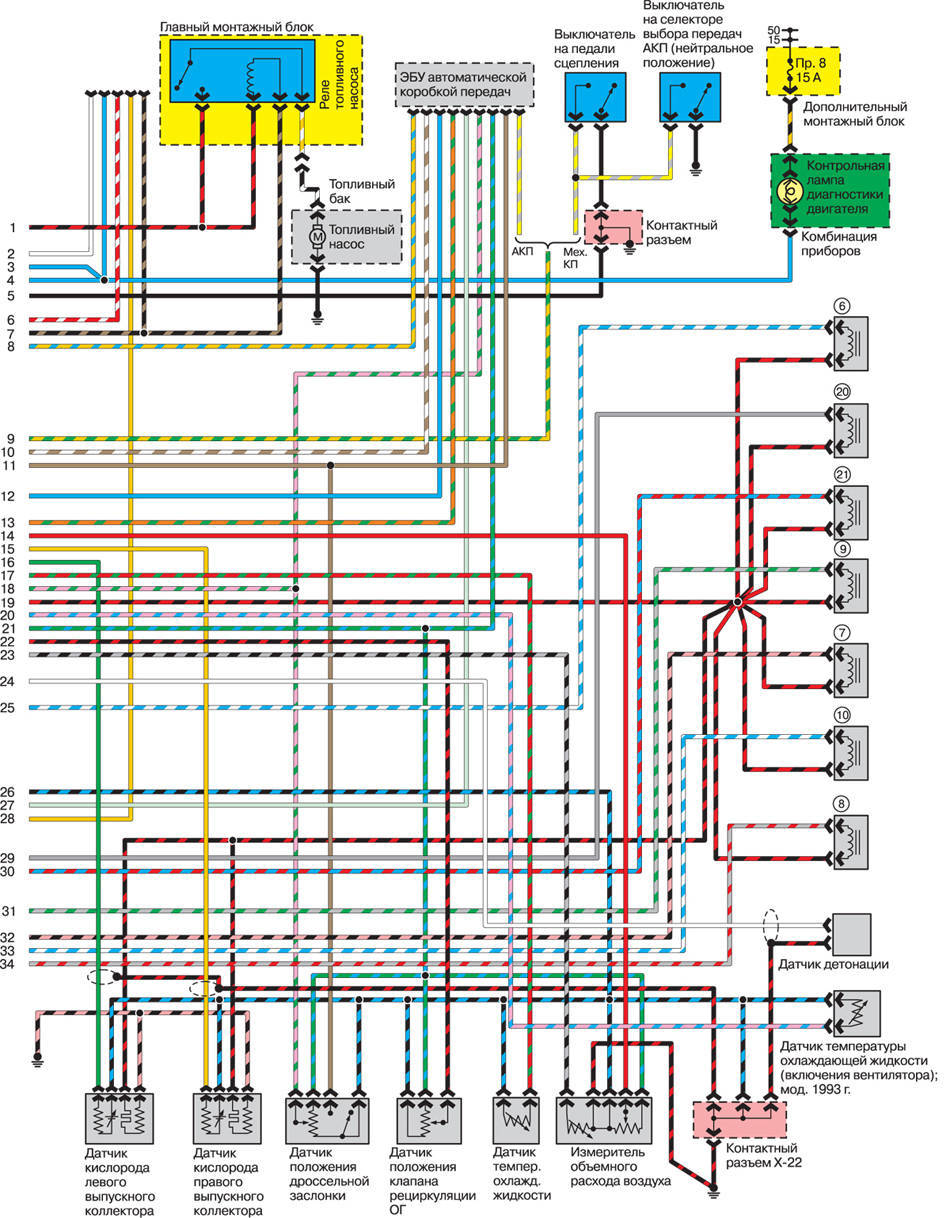

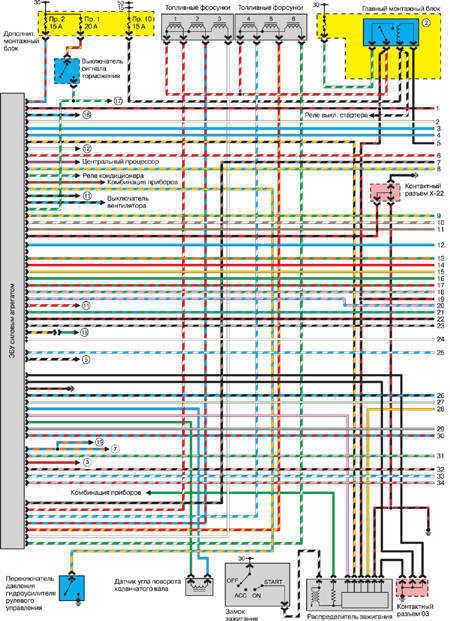

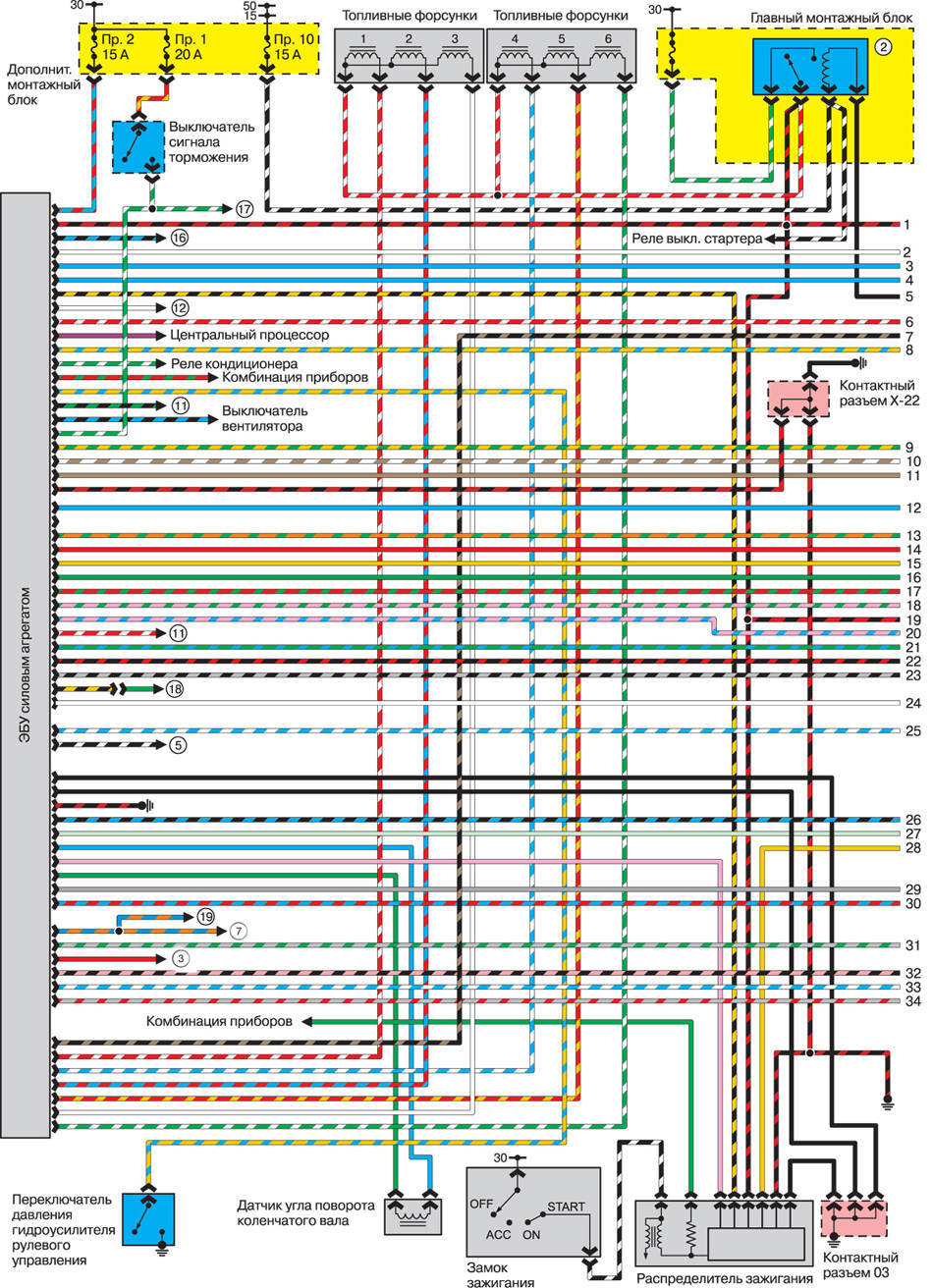

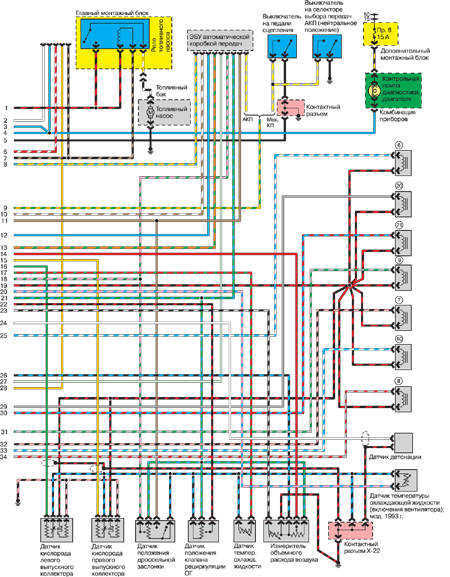

13.2.3. Модели с 6-цилиндровым двигателем 1993-1995 гг. выпуска
| ОБЩИЕ СВЕДЕНИЯ |
 |
|
2. Реле
3. Реле вентилятора кондиционера 5. Реле вентилятора N2 и 3 7. Реле вентилятора N1 11. Датчик давления хладагента кондиционера |
12. Фары головного света 16. Система запуска двигателя/ подзарядки аккумулятора 17. Огни стоп-сигнала 18. Реле и электронный блок управления 19. Диод реле кондиционера |
 |
|
6. Продувочный клапан
7. Вентиляционный клапан системы рециркуляции 8. Воздушный клапан системы холостого хода 9. Перепускной клапан |
10. Вакуумный клапан системы рециркуляции 20. Клапан N1 системы дополнительной подачи воздуха 21. Клапан N2 системы дополнительной подачи воздуха |
