11.25. Центральная консоль

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините аккумулятор.

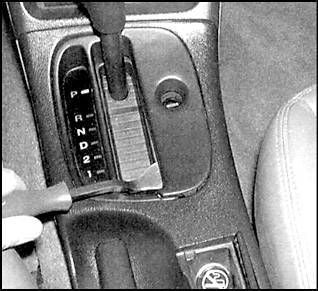

11.25 Центральная консоль Mazda 626 2. Снимите переднюю панель с центральной консоли.

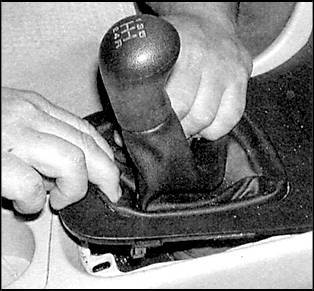

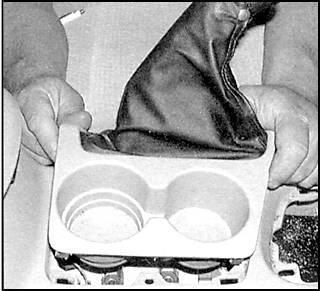

11.25 Центральная консоль Mazda 626 3. Снимите кожух рычага переключения передач.

11.25 Центральная консоль Mazda 626

 4. Снимите кожух рычага ручного тормоза.

11.25 Центральная консоль Mazda 626

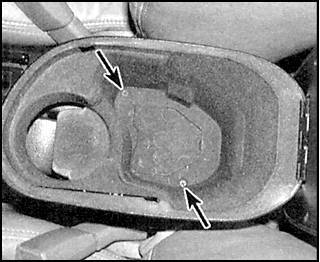

 5. Открутите крепежные винты (указаны стрелками) и снимите центральную полку.

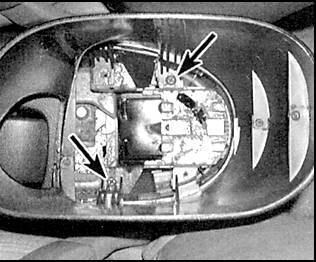

11.25 Центральная консоль Mazda 626 6. Открутите винты, крепящие консоль к полу (указаны стрелками).

11.25 Центральная консоль Mazda 626

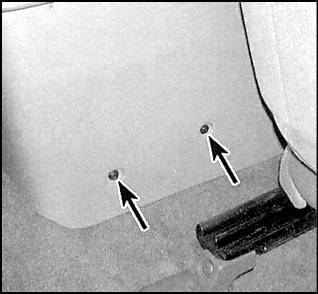

 7. Открутите задние крепежные винты (указаны стрелками).

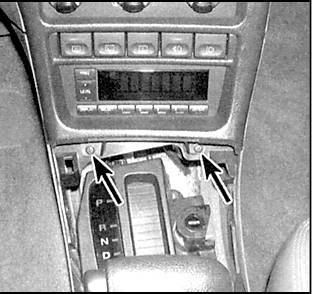

11.25 Центральная консоль Mazda 626 8. Открутите крепежные винты (указаны стрелками) на передней кромке консоли.

11.25 Центральная консоль Mazda 626

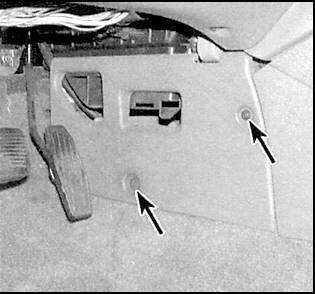

 9. Открутите боковые крепежные винты (указаны стрелками) и снимите центральную консоль. Отсоедините разъемы подключения.
10. Установка проводится в обратном порядке снятия.
