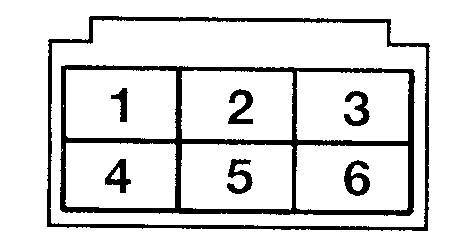

Мазда 626. Электрическая цепь сцепления компрессора воздушного кондиционера

1. К блоку управления питанием 2. К сцеплению компрессора 3. Напряжение аккумулятора 4. Не используется 5. Напряжение аккумулятора 6. Заземление

Нажмите кнопку воздушного кондиционера и проверьте как работает сцепление компрессора. Если сцепление не работает, снимите переключатель давления системы кондиционирования и замкните его контакты перемычкой. Если теперь сцепление срабатывает, значит, давление в системе слишком низкое или слишком высокое и систему необходимо осмотреть в специализированной мастерской.

Если сцепление по-прежнему не срабатывает, проверьте, подается ли напряжение на контакты сцепления. Если напряжение подается, подсоедините контакт сцепления компрессора напрямую к плюсовой клемме аккумулятора. Если сцепление не работает, значит, оно неисправно и подлежит замене.

Если напряжение не подается на контакты компрессора, проверьте соответствующие предохранители. Если предохранители в порядке, снимите и проверьте реле компрессора (см. рис. Контакты реле компрессора воздушного кондиционера).

Когда реле снято, а зажигание включено, на контактах 3 и 5 гнезда реле должно быть напряжение аккумулятора. Соедините контакты 2 и 3 перемычкой, и проверьте, работает ли сцепление. Если оно по-прежнему не работает, значит, пробита проводка в цепи компрессора.
