Мазда 3. Картер сцепления, разборка элементов картера главной передачи

Проверка элементов первичного вала

ПРИМЕЧАНИЕ

Разборку осуществляйте в порядке, указанном на рисунке 3.35 . Процедуры снятия отдельных компонентов картера приведены ниже в этом разделе.

Рис. 3.36. Снятие сальника первичного вала

Снимите сальник первичного вала, используя отвертку (рис. 3.36).

Рис. 3.37. Снятие подшипника вторичного вала

Снимите вместе обойму подшипника вторичного вала и раструб (рис. 3.37).

Чтобы разобрать цилиндрический штифт, совместите паз для снятия штифта картера сцепления с положением цилиндрического штифта.

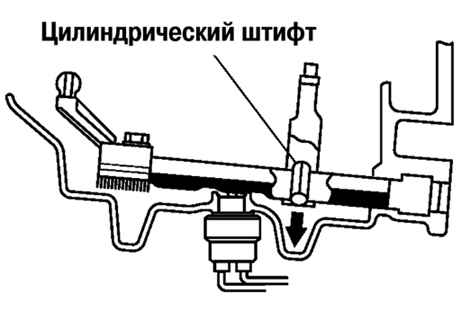

Рис. 3.38. Схема разборки цилиндрического штифта

Выбейте штифт, используя бородок с тонким жалом (рис. 3.38).

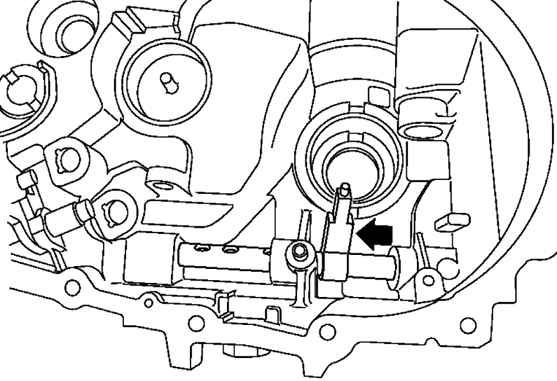

Рис. 3.39. Перемещение штока управления перед снятием

Чтобы снять шток управления, переместите его в направлении стрелки, показанной на рисунке 3.39.

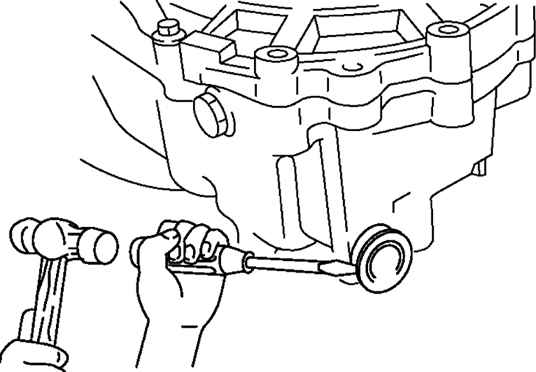

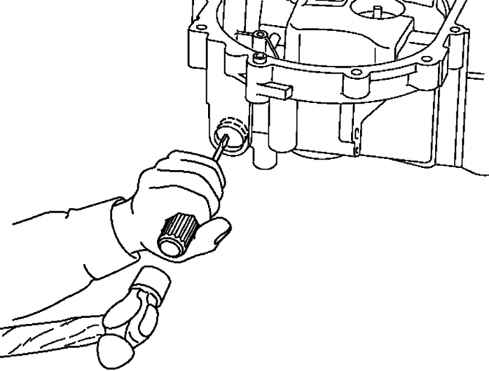

Рис. 3.40. Пробитие отверстия в крышке картера

Используя отвертку с плоским шлицем и молоток, сделайте отверстие в крышке (рис. 3.40).

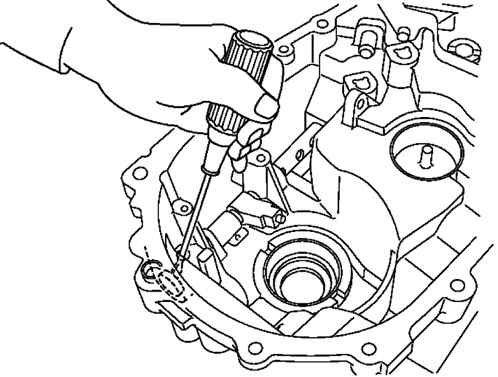

Рис. 3.41. Извлечение уплотнительного колпачка

Выньте уплотнительный колпачок, вставив отвертку с плоским шлицем в отверстие с внутренней стороны картера (рис. 3.41).

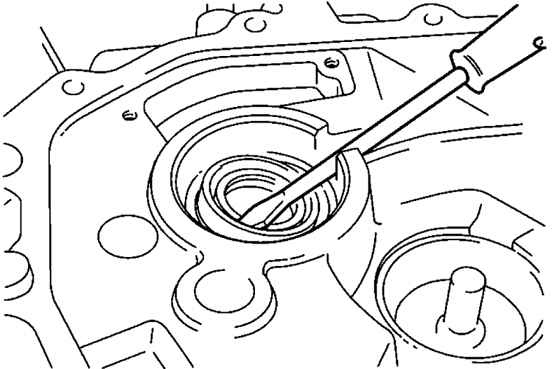

Рис. 3.42. Снятие сальника штока управления

Снимите сальник штока управления, используя отвертку (рис. 3.42).

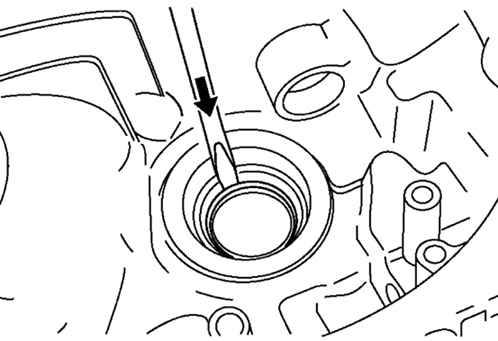

Рис. 3.43. Снятие сальника дифференциала

Снимите сальник дифференциала, используя отвертку (рис. 3.43).

Рис. 3.44. Снятие наружного кольцо подшипника дифференциала: 1 – обойма подшипника

Перед тем как разобрать обойму подшипника дифференциала снимите наружное кольцо подшипника, используя специальное приспособление (рис. 3.44).

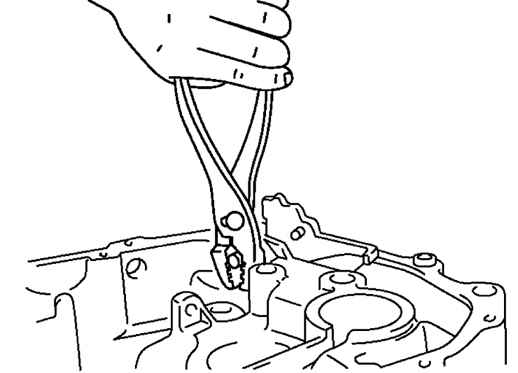

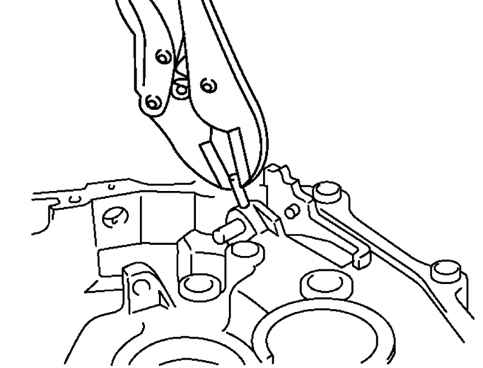

Рис. 3.45. Снятие цилиндрического штифта

Чтобы снять вал рычага заднего хода, сначала, с помощью плоскогубцев снимите цилиндрический штифт (рис. 3.45).

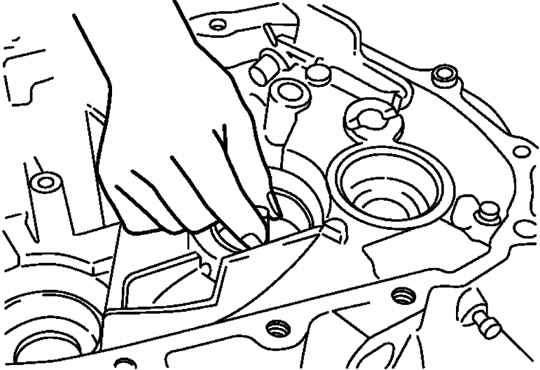

Рис. 3.46. Снятие вала рычага заднего хода

Предохраните вал рычага заднего хода ветошью и, используя те же плоскогубцы, снимите вал (рис. 3.46).

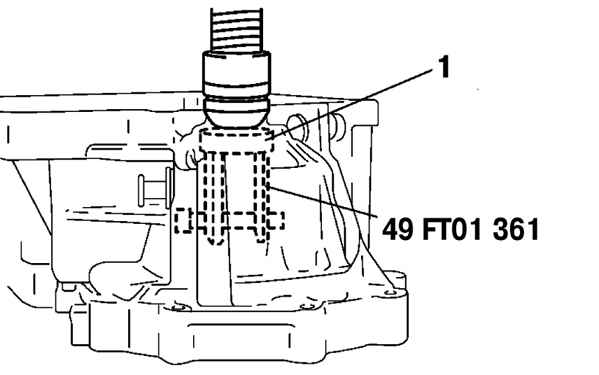

Рис. 3.47. Снятие обоймы подшипника картера главной передачи: 1 – обойма подшипника; 2 – пресс

С помощью специального приспособления снимите обойму подшипника картера главной передачи (рис. 3.47)
