Снятие

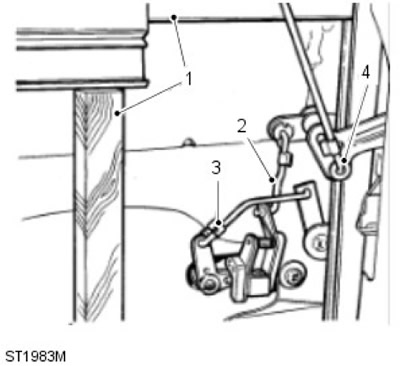

1. Снимите панель усиления двери и подоприте стекло доской.
За дополнительной информацией обратитесь к главе: Панель усилителя передней двери (501-03 Запираемые элементы кузова, Снятие и установка).
2. Отсоедините приводную тягу от рычага привода ручки.
3. Отсоедините приводную тягу от блокирующего рычага на ручке.
4. Отсоедините приводную тягу нажимной кнопки и рычажный механизм от механизма защелки.
5. Выверните два винта и снимите ручку в сборе с двери.

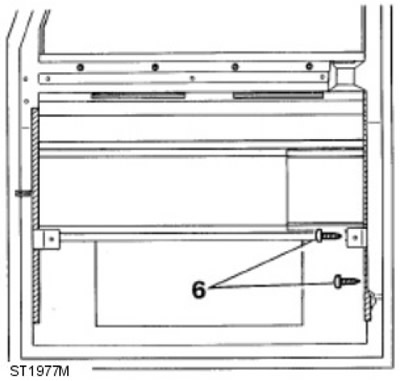

6. Выверните два самонарезающих винта крепления нижнего конца направляющей стекла окна.

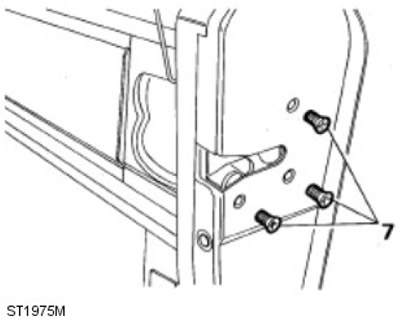

7. Выверните три винта крепления защелки в сборе к двери.
8. Проявляя осторожность, чтобы не повредить направляющую, отсоедините ее от защелки и извлеките защелку в сборе из двери.
Установка
1. Аккуратно отведите направляющую окна настолько, чтобы обеспечить возможность для установки защелки на место.
2. Закрепите защелку на двери тремя винтами.
3. Закрепите направляющую окна двумя винтами, проследив за тем, чтобы уплотняющая прокладка стояла на месте, а головки винтов располагались ниже нижнего конца направляющей (во избежание повреждения стекла).
4. Установите ручку и закрепите ее двумя винтами, проследив за тем, чтобы обрамление стояло на месте.
5. Подсоедините приводную тягу к приводному рычагу ручки и закрепите пружинным зажимом.
6. Подсоедините приводную тягу к блокирующему рычагу и закрепите пружинным зажимом.
7. Подсоедините приводную тягу нажимной кнопки и рычажный механизм к рычагу защелки и закрепите пружинным зажимом.
8. Установите опорную панель.
За дополнительной информацией обратитесь к главе: Панель усилителя передней двери (501-03 Запираемые элементы кузова, Снятие и установка).
