Ленд Ровер Дискавери 3. Левая головка цилиндров двигателя 2.7L Diesel



Снятие


1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.

2. Снимите распределительные валы левого ряда цилиндров.

3. Снимите левый выпускной коллектор. Для получения дополнительной информации обратитесь к Левый выпускной коллектор (30.15.10)

4. Рассоедините электрический разъем жгута электропроводки свечей подогрева левого ряда цилиндров.






5. Снимите верхний патрубок охлаждающей жидкости с головки цилиндров.






6. Снимите гидрокомпенсаторы и коромысла в сборе.






7. ВНИМАНИЕ: Старую прокладку счищать только пластмассовым скребком.

ВНИМАНИЕ: Запрещается класть головку цилиндров контактной поверхностью вниз. Неследование этому указанию может привести к повреждению автомобиля.

Снимите головку цилиндров левого ряда в сборе.

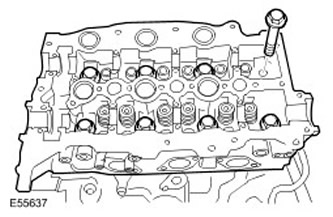

  • Выверните и отбракуйте восемь болтов головки цилиндров.
  • Снимите прокладку головки цилиндров и отбракуйте ее.






Установка


1. Очистите контактные поверхности деталей.

2. Проверьте поверхность головки цилиндров на предмет неровностей в центральной части и по углам.

3. ПРИМЕЧАНИЕ: Прокладку головки цилиндров следует устанавливать на штифты блока цилиндров.

Установите новую прокладку головки цилиндров.

4. ВНИМАНИЕ: При установке головки цилиндров проявляйте осторожность. Неследование этому указанию может привести к повреждению блока цилиндров, головки цилиндров или прокладки головки цилиндров.

ПРИМЕЧАНИЕ: Установите новую прокладку головки цилиндров.

ПРИМЕЧАНИЕ: Прокладку головки цилиндров следует устанавливать на штифты блока цилиндров.

ПРИМЕЧАНИЕ: Убедитесь, что головка цилиндров полностью села на место.

ПРИМЕЧАНИЕ: Затяжка болтов головки цилиндров осуществляется в указанной последовательности в четыре шага.

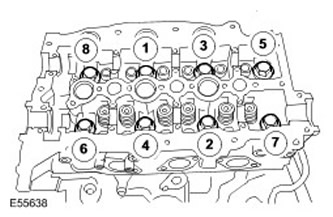

Установите головку левого ряда цилиндров в сборе и вверните новые болты головки цилиндров.

  • Шаг 1: момент затяжки 20 Нм.
  • Шаг 2: момент затяжки 40 Нм.
  • Шаг 3: момент затяжки 80 Нм.
  • Шаг 4: затяните болты еще на 180 градусов.

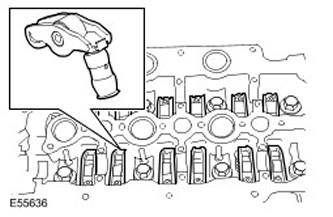

5. Установите гидрокомпенсаторы и коромысла в сборе.

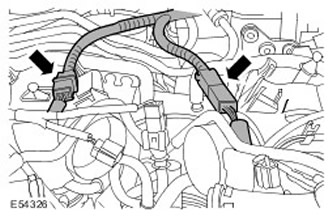

6. Соедините электрический разъем жгута электропроводки свечей подогрева левого ряда цилиндров.

7. ПРИМЕЧАНИЕ: Установите новые уплотнительные кольца.

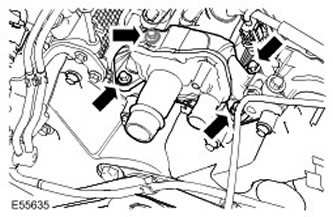

Снимите верхний патрубок охлаждающей жидкости на головку цилиндров. Вверните четыре болта и затяните их (момент затяжки 10 Нм).

8. Установите левый выпускной коллектор. Для получения дополнительной информации обратитесь к Левый выпускной коллектор (30.15.10)

9. Установите распределительные валы левого ряда цилиндров.

10. Присоедините провод "массы" к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация.
