Ленд Ровер Дискавери 3. Закрывающая панель панели фартука крыла
Снятие
ПРИМЕЧАНИЕ: В ходе данной процедуры
выполняется замена декоративной панели фартука крыла вместе с
панелью фартука крыла или усилением панели фартука крыла.
1. Отсоедините оба провода от аккумуляторной батареи. Для
получения дополнительной информации обратитесь к Спецификация.
2. Снимите панель фартука крыла. Для получения дополнительной
информации обратитесь к Панель фартука крыла.
3. Снимите усиление панели фартука крыла. Для получения
дополнительной информации обратитесь к Усиление панели фартука
крыла.
4.
Наименование пункта
Описание
1
7 пробочных сварных швов.
2
2 точечных сварных шва.
3
2 точечных сварных шва.
4
5 пробочных сварных швов.
5. Дополнительные сведения:
Сварной шов. Для получения дополнительной информации
обратитесь к Ремонты кузова.
Антикоррозионная защита. Для получения дополнительной
информации обратитесь к Защита от коррозии.
Допуски. Для получения дополнительной информации
обратитесь к Кузов и рама.
Установка
1. Монтаж выполняется в обратной к демонтажу последовательности.
Ленд Ровер Дискавери 3. Листовые металлические элементы передка

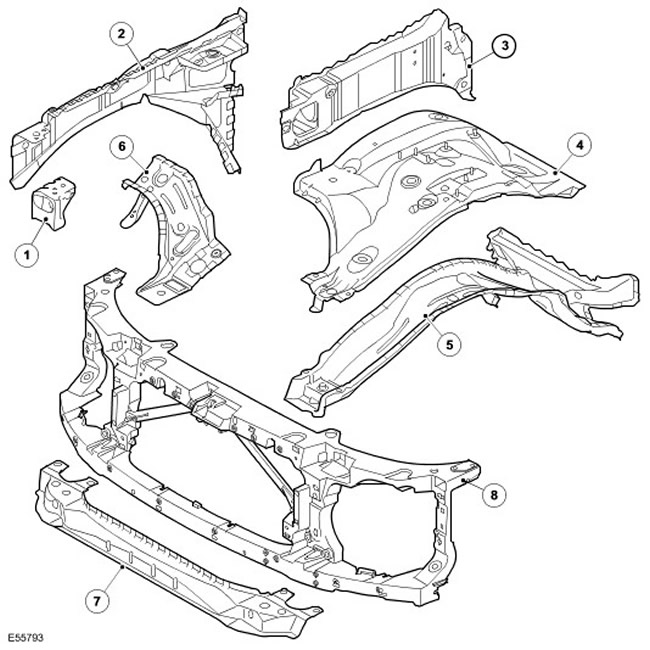

Технологические панели передней части кузова
Наименование
Описание
Номер детали по ремонтному каталогу
1
Декоративная панель фартука крыла.
R/H ABD780100 L/H ABD780110
2
Усилитель панели фартука крыла.
R/H ABD780140 L/H ABD780150
3
Панель фартука крыла.
R/H ABD780220 L/H ABD780230
4
Арка переднего колеса.
R/H ANJ780040 L/H ANJ780050
5
Передний лонжерон.
R/H AB1780040 L/H AB1780050
6
Усиление арки переднего колеса.
R/H AWW780020 L/H AWW780030
7
Передняя поперечина.
ABC780060
8
Панель защелки капота.
DIN500020
Временные нормативы, ориентировочно
Ниже приводятся нормативы времени, затрачиваемого на замену
отдельных панелей и сборочных узлов. В норматив времени
включается снятие механических, электрических и декоративных
узлов, плюс время покраски, рассчитанное на основании времени,
требуемого на покраску элементов, очищенных до металла.
Приведенные нормативы времени разработаны исследовательским
центром страхования и ремонта (Motor Insurance Repair and
Research Centre), и их следует использовать только для справки.
Нормативы времени на работу с отдельными панелями
Наименование панели
Автомобиль с бензиновым двигателем
Автомобиль с дизельным двигателем
Капот
7,8
7,8
Панель замка капота
2,7
2,7
Левое переднее крыло
7,5
7,5
Правое переднее крыло
7,5
7,5
Передняя поперечина
6,0
6,0
Нормативы времени замены группы панелей
В приведенные нормативы времени включается общее время снятия и
установки деталей кузова и декоративных элементов и операции
покраски.
