Ленд Ровер Дискавери 3. Панель отделки поднимаемой двери багажного
отделения
Снятие

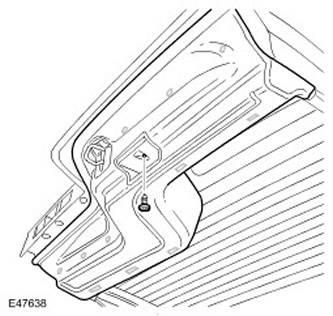

1. Снимите панель отделки двери багажного отделения.
- Выверните винт.
- Освободите 11 зажимов.
2. Снимите панель отделки фиксатора двери багажного отделения.
3. ПРИМЕЧАНИЕ: Не выполняйте дальнейший
демонтаж, если деталь снимается только для получения доступа.
Снимите 6 зажимов с панели отделки двери багажного отделения.
Установка
1. Установите компоненты на место, действуя в обратной
последовательности.
Ленд Ровер Дискавери 3. Панель отделки порога двери
Снятие
1. Снимите нижнюю панель отделки стойки "В".
Для получения дополнительной информации обратитесь к Нижняя
панель отделки стойки (76.13.29)

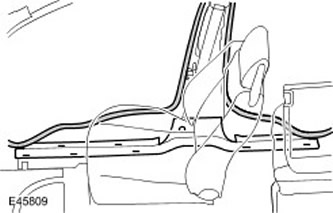

2. Снимите уплотнения проемов передней и задней дверей для
удобства доступа к панели отделки накладки порога двери.
3. Снимите панель отделки накладки порога двери. Снимите 9
зажимов.
4. ПРИМЕЧАНИЕ: Не выполняйте дальнейший
демонтаж, если деталь снимается только для получения доступа.
Снимите 9 зажимов панели отделки накладки порога двери.
Установка
1. Установите панель отделки накладки порога двери.
- Установите зажимы.
- Закрепите зажимами.
2. Установите уплотнения проемов дверей.
3. Установите нижнюю панель отделки стойки "В".
Для получения дополнительной информации обратитесь к Нижняя
панель отделки стойки (76.13.29)
