Специальный инструмент
501-114 Release Lever, Door Glass |
ПРИМЕЧАНИЕ: Если возможно, опустите стекло окна приблизительно на одну треть хода.
Снятие
1. Отсоедините провод массы аккумулятора. Обратитесь к процедуре: Спецификации (414-00 Система зарядки - Общая информация, Спецификации).
2. Снимите динамик с передней двери. Обратитесь к процедуре: Акустическая колонка в передней двери (415-01 Информационно-развлекательная система, Снятие и установка).

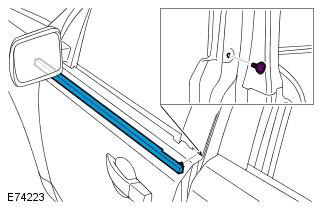

3. Аккуратно снимите наружный уплотнитель стекла.

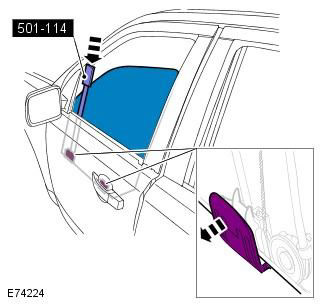

4. Высвободите стекло из механизма подъема стекла. Поднимите стекло и закрепите его относительно верхней части рамы двери. Специальный инструмент: 501-114

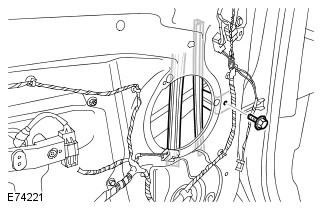

5. Снимите направляющую стекла.

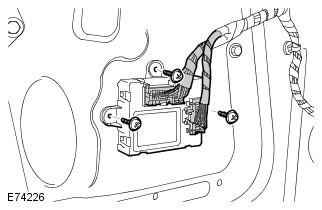

6. Снимите модуль управления передней двери.

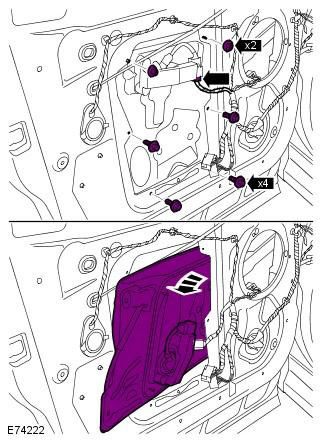

7. Снимите электродвигатель в сборе со стеклоподъемником.
Установка
1. Установите электродвигатель в сборе со стеклоподъемником. Затяните гайки и болты. Момент затяжки: 10 Nm
2. Установите модуль управления двери.
3. Установите вставку и направляющую стекла. Затяните болт. Момент затяжки: 10 Nm
4. Закрепите стекло окна двери на стеклоподъемнике.
5. Установите наружный уплотнитель и закрепите его винтом Torx.
6. Установите динамик передней двери. Обратитесь к процедуре: Акустическая колонка в передней двери (415-01 Информационно-развлекательная система, Снятие и установка).
7. Подсоедините провод массы к аккумулятору. Обратитесь к процедуре: Спецификации (414-00 Система зарядки - Общая информация, Спецификации).
