Демонтаж
1. Отсоедините "отрицательную" клемму аккумуляторной батареи.
2. Снимите передний бампер.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Передний бампер в сборе - для автомобилей до 2004-го модельного года.

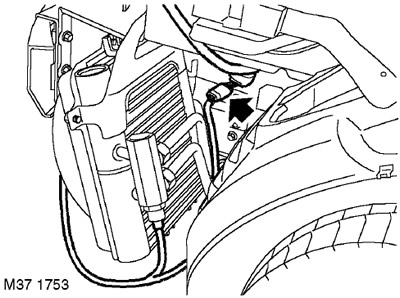

3. Отсоедините от жгута объединённый разъём вентилятора и термостата.

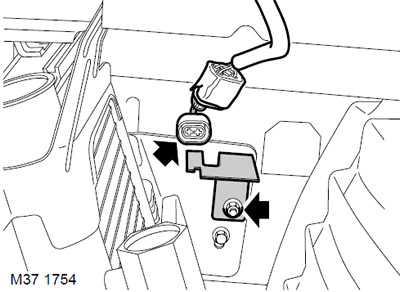

4. Снимите разъём с кронштейна.
5. Отверните гайку крепления кронштейна разъёма и отведите кронштейн в сторону.
6. Под шлангами теплообменника коробки передач поместите ёмкость для сбора жидкости.

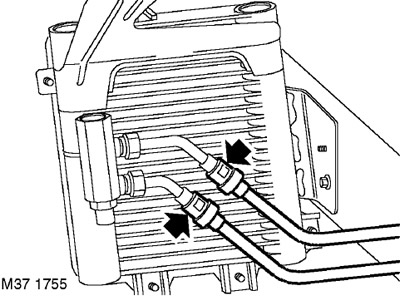

7. Отсоедините от теплообменника быстродействующие разъемы шлангов.
ВНИМАНИЕ: Перед разъединением или снятием компонентов системы убедитесь, что прилегающие к местам соединений поверхности очищены от грязи. Установите пробки в отверстия штуцеров и трубопроводов для защиты от попадания грязи в систему.

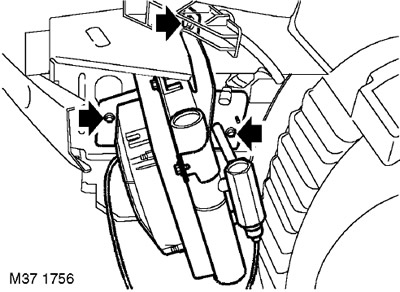

8. Отверните 3 болта крепления обдуваемого теплообменника к шасси и отведите его в сторону.

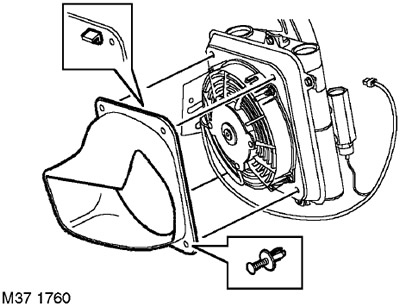

9. Отверните 2 самореза, освободите воздуховод от фиксаторов и отведите его в сторону.

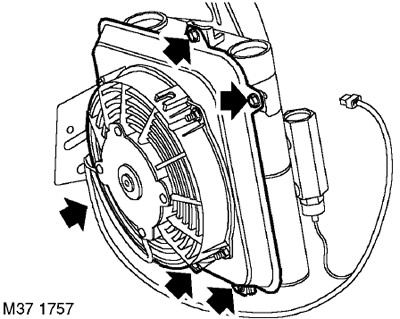

10. Отверните 5 болтов крепления кожуха вентилятора к теплообменнику и отведите кожух в сторону.

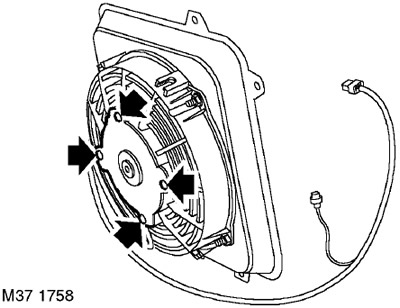

11. Отверните 4 гайки крепления двигателя вентилятора к кожуху и снимите его.
ПРИМЕЧАНИЕ: Если разборка производилась только с целью обеспечения доступа к другим элементам системы, то дальнейшие разборочные операции выполнять не следует.

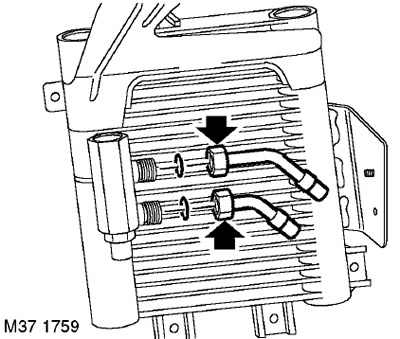

12. Отверните гайки крепления шлангов к штуцерам теплообменника и отведите шланги в сторону.
ВНИМАНИЕ: Чтобы не повредить компоненты, отворачивайте и заворачивайте гайки, удерживая штуцер вторым гаечным ключом.
13. Снимите и утилизируйте уплотнительное кольцо.
Установка
1. Установите новые кольцевые уплотнения на шланги теплообменника.
2. Присоедините шланги к теплообменнику, наживите гайки и затяните их моментом 25 Нм.
3. Установите кожух вентилятора на теплообменник, вверните болты и затяните их моментом 5 Нм.
4. Установите электродвигатель вентилятора в сборе на кожух, вверните болты и затяните их моментом 5 Нм.
5. Установите воздуховод и закрепите его саморезами.
6. Установите обдуваемый теплообменник в сборе, вверните болту и затяните верхний болт моментом 5 Нм. Нижние болты следует затянуть моментом 10 Нм.
7. Убедитесь в чистоте поверхности штуцеров, подсоедините к ним гибкие шланги и закрепите.
8. Установите кронштейн разъёма и затяните гайку моментом 10 Нм.
9. Присоедините разъём к жгуту, закрепите разъём в кронштейне.
10. Установите на место передний бампер.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Передний бампер в сборе - для автомобилей до 2004-го модельного года.
11. Присоедините "отрицательную" клемму аккумуляторной батареи.
