Рендж Ровер 3. Жгут электропроводки двигателя TD6
Снятие
1. Снимите прокладку впускного коллектора.
ВЫПУСКНОЙ КОЛЛЕКТОР И СИСТЕМА ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ: двигатель Td6, РЕМОНТНЫЕ РАБОТЫ, Прокладки впускного коллектора.

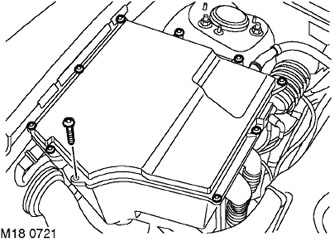

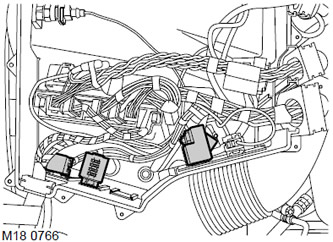

2. Отверните 10 винтов (тип Allen) крепления крышки короба электронных блоков ("E" box). Снимите крышку.

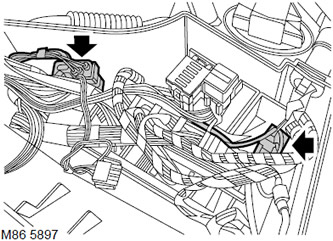

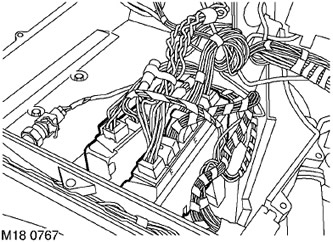

3. Отсоедините 3 колодки от ECM.
4. Отсоедините 2 колодки от блока управления автоматической коробки передач.
5. Отсоедините колодку от блока управления работой свечей подогрева.
6. Освободите гнезда предохранителей и реле из короба электронных блоков.
7. Ослабьте и отсоедините колодку жгута электропроводки двигателя от правого жгута электропроводки кузовного электрооборудования.
8. Отсоедините колодку от реле двигателя.

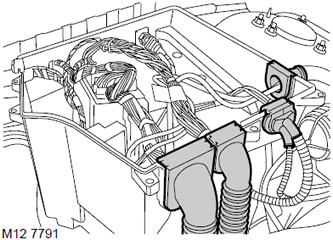

9. Извлеките изолирующую гофру жгута электропроводки из короба электронных блоков.

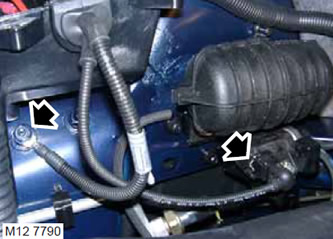

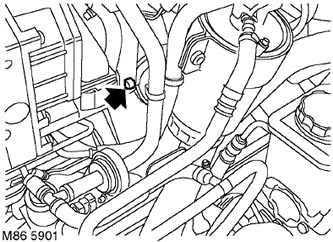

10. Отсоедините "минусовой" провод от правой опорной чашки стойки подвески.
11. Отсоедините колодку от клапана управления наддувом.
12. Отсоедините колодку от датчика массового расхода воздуха.

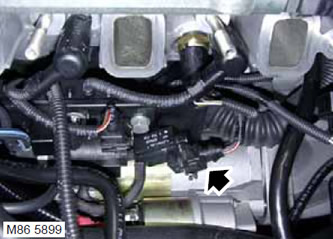

13. Отсоедините колодку от датчика положения распределительного вала.

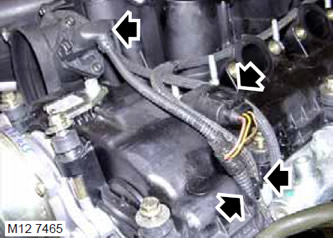

14. Освободите жгут электропроводки датчика массового расхода воздуха от стяжки и хомута.
15. Протяните жгут электропроводки датчика массового расхода воздуха через трубку вакуумного насоса.

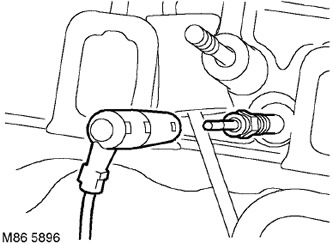

16. Отсоедините 6 колодок от свечей накаливания.

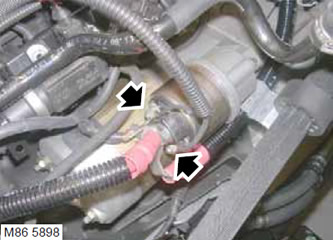

17. Отверните 2 гайки крепления жгута электропроводки двигателя к стартеру.

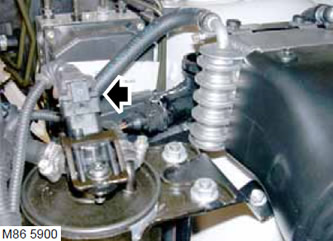

18. Отсоедините колодку от исполнительного механизма гидроопор двигателя.

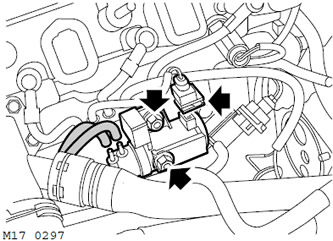

19. Отсоедините колодку от клапана системы рециркуляции отработавших газов (EGR), отверните 2 гайки и отведите клапан в сторону.

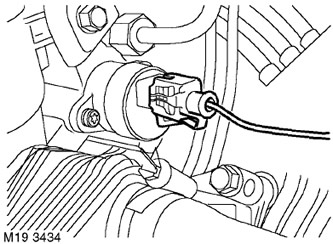

20. Отсоедините колодку от датчика низкого давления топлива, расположенного на топливном фильтре.
21. Отсоедините колодку от охладителя топлива и термореле.
22. Освободите жгут электропроводки охладителя топлива от хомута.

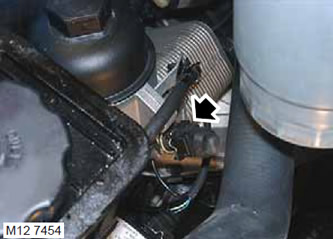

23. Отсоедините колодку от датчика температуры масла.

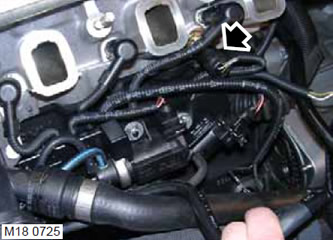

24. Отсоедините колодку от датчика температуры охлаждающей жидкости.

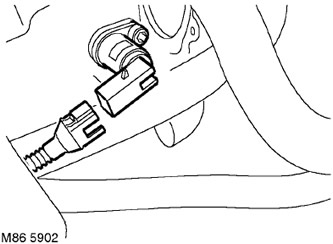

25. Отсоедините колодку от датчика положения коленчатого вала.
26. Отсоедините колодку с обратной стороны топливного насоса.

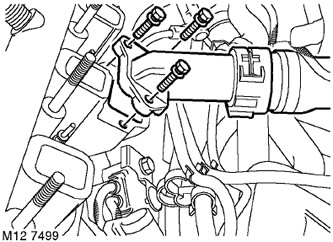

27. Отверните 3 болта и отодвиньте патрубок системы охлаждения от головки блока цилиндров. Уничтожьте уплотнитель.
28. Отверните 2 болта крепления жгута электропроводки.
29. Установите автомобиль на подъёмник.
30. Отсоедините колодку от коробки передач и освободите жгут электропроводки от 3 хомутов.
31. Отверните болт и снимите распорную втулку с "P" образного хомута в задней части двигателя.
32. Освободите жгут электропроводки из 3 крепёжных хомутов с правой стороны двигателя.

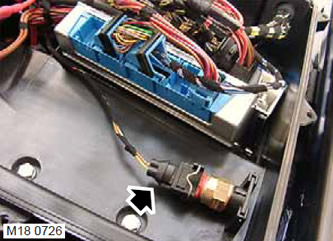

33. Отсоедините колодку проводов от датчика температуры, расположенного внутри короба электронных блоков, и снимите жгут электропроводки.
Установка
1. Зафиксируйте жгут электропроводки с правой стороны двигателя при помощи хомута.
2. Протяните жгут электропроводки в заднюю часть двигателя, установите и закрепите болтом "P" образный хомут . Момент затяжки - 10 Н·м.
3. Установите автомобиль на подъёмник.
4. Закрепите жгут электропроводки на коробке передач при помощи хомута. Присоедините колодку проводов.
5. Протяните жгут электропроводки вдоль левой стороны двигателя и закрепите его болтом. Момент затяжки - 10 Н·м.
6. Очистите сопрягаемые поверхности патрубка системы охлаждения и установите уплотнитель.
7. Установите патрубок на двигатель и закрепите его болтами. Момент затяжки - 10 Н·м.
8. Протяните жгут электропроводки к задней части топливного насоса и присоедините колодку.
9. Протяните жгут электропроводки датчика положения коленчатого вала и присоедините колодку.
10. Присоедините разъем датчика температуры охлаждающей жидкости.
11. Протяните жгут электропроводки датчика температуры масла и присоедините разъем.
12. Установите жгут проводов охладителя топлива и закрепите его хомутом.
13. Присоедините колодку к топливному охладителю и термореле.
14. Присоедините колодку к датчику низкого давления топлива.
15. Установите клапан системы рециркуляции отработавших газов и заверните гайки с моментом 10 Н·м.
16. Закрепите исполнительный механизм гидроопор двигателя в кронштейне крепления.
17. Присоедините колодку к исполнительному механизму и клапану.
18. Протяните жгут электропроводки к стартеру.
19. Установите соединение жгута электропроводки на правую сторону стартера и закрепите его гайкой. Момент затяжки - 6 Н·м.
20. Установите соединение жгута электропроводки на левую сторону стартера и закрепите его гайкой. Момент затяжки - 10 Н·м.
21. Присоедините колодки к свечам подогрева.
22. Протяните жгут электропроводки к датчику массового расхода воздуха и присоедините колодку.
23. Расположите жгут электропроводки поперёк двигателя, установите уплотнительную гофру в короб электронных блоков.
24. Используя пластиковые хомуты, прикрепите жгут электропроводки датчика массового расхода воздуха к вакуумной трубке при помощи хомута.
25. Присоедините колодку к датчику положения распределительного вала.
26. Протяните жгут электропроводки и присоедините колодку к клапану регулирования давления наддувочного воздуха.
27. Присоедините колодку к реле двигателя, расположенного в коробе электронных блоков.
28. Установите соединение жгута электропроводки на правую сторону стартера и закрепите его гайкой. Момент затяжки - 6 Н·м.
29. Установите держатели предохранителей и реле на кронштейн, расположенный в коробе электронных блоков.
30. Присоедините "минусовой" провод аккумуляторной батареи к левой чашке опоры подвески.
31. Присоедините колодку проводки к блоку управления работой свечей накаливания.
32. Присоедините колодку к ECU коробки передач.
33. Присоедините колодку жгута электропроводки двигателя к разъему жгуту электропроводки электрооборудования кузова.
34. Присоедините колодки к ECM.
35. Присоедините колодку к датчику температуры, расположенного внутри короба электронных блоков.
36. Установите крышку короба электронных блоков и заверните винты с внутренней шестигранной головкой.
37. Установите прокладку впускного коллектора.
