Рендж Ровер 3. Передняя накладка подлокотника заднего сиденья

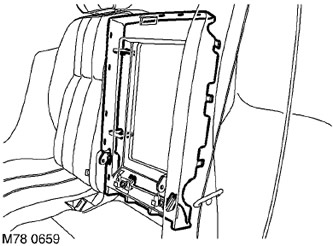

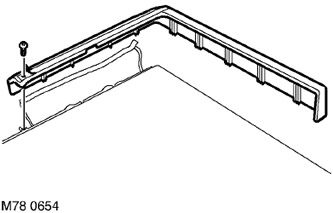

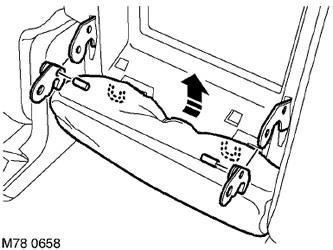

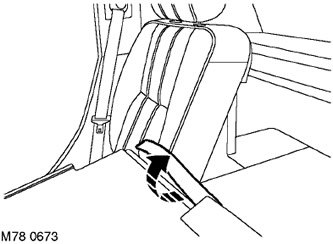

Демонтаж1. Снимите подлокотник в сборе. СИДЕНЬЯ, РЕМОНТНЫЕ РАБОТЫ, Подлокотник - заднее сиденье. 2. Освободите нижнюю отделку обивки валика от рамы спинки. 3. Освободите валик в сборе от 2 фиксирующих защелок и снимите валик. 4. Снимите 2 штифта со шплинтами, крепящих левую и правую накладки шарнира. 5. Снимите обе накладки с шарниров. 6. Освободите "липучку" чтобы получить доступ к винту крепления подлокотника к угловой накладке спинки сиденья и выверните винт. 7. Осторожно освободите 11 фиксаторов крепления задней накладки подлокотника к передней накладке и снимите накладку. 8. Осторожно освободите 7 фиксаторов накладки подлокотника и снимите накладку. Сборка1. Установите накладку и закрепите ее фиксаторами. 2. Установите обе накладки на шарниры, закрепите штифтами. 3. Установите заднюю накладку подлокотника и закрепите ее фиксаторами. 4. Заверните винт крепления задней накладки подлокотника и закрепите "липучку". 5. Расположите валик в сборе и закрепите его в фиксаторах. 6. Установите и закрепите нижнюю отделку обивки валика к раме. 7. Установите на место подлокотник в сборе.
