Рендж Ровер 3. Прокладка головки блока цилиндров двигателя V8
Демонтаж
Разборка

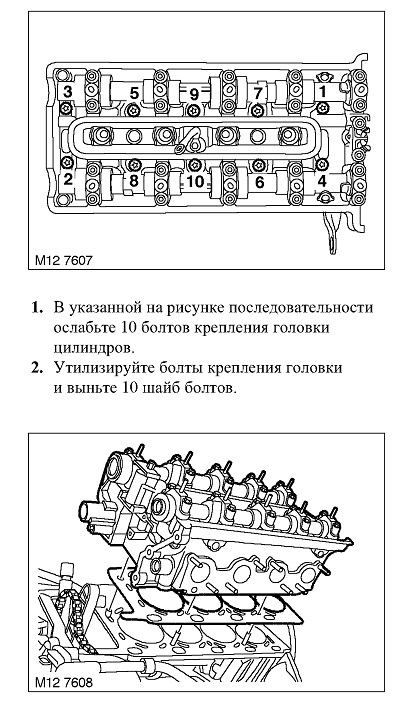

3. С помощью напарника снимите головку цилиндров.
4. Утилизируйте прокладку головки блока цилиндров.
5. Утилизируйте кольцевое уплотнение на верхней
плоскости блока цилиндров.
Проверка
1. Очистите поверхности головки блока, блока цилиндров, штифты и
отверстия под штифты. При необходимости, удалите остатки герметика
скребком из твёрдого дерева. Убедитесь в том, что остатки удалённого
герметика не попали в масляные и водяные каналы и в резьбовые гнёзда.
ВНИМАНИЕ: Убедитесь в том, что в резьбовых гнёздах блока цилиндров не
осталось масло или охлаждающая жидкость. Если этого не сделать, то, при
заворачивании болтов крепления головки, можно повредить блок цилиндров.
2. При помощи поверочной линейки и щупа, проверьте
деформацию нижней плоскости головки в направлениях, указанных на
рисунке.
Сборка

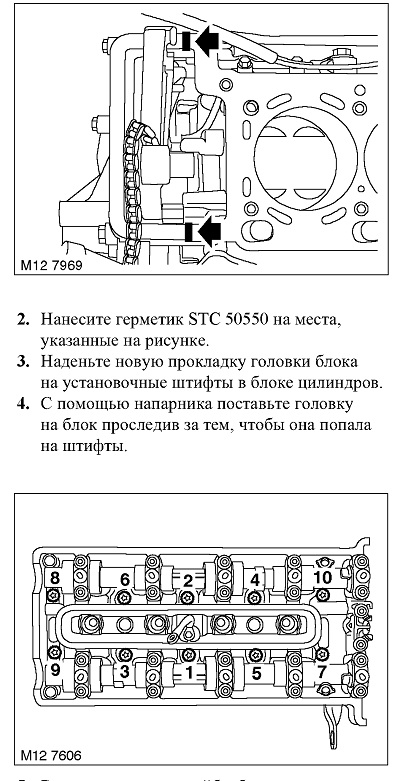

1. Установите на блок цилиндров новое кольцевое уплотнение.
5. Вложите на место шайбы болтов крепления головки
и вверните новые болты. Затяните болты крепления головки моментом 30 Н«м
в последовательности, указанной на рисунке. При помощи углового
динамометрического ключа, в той же последовательности, доверните болты
на 80о, а затем - ещё на 80о.
ПРИМЕЧАНИЕ: Не пытайтесь удалить с новых болтов специальное покрытие.
Сборка
1. Вверните болт крепления башмака левой цепи привода распредвала и
затяните его моментом 10 Н«м.

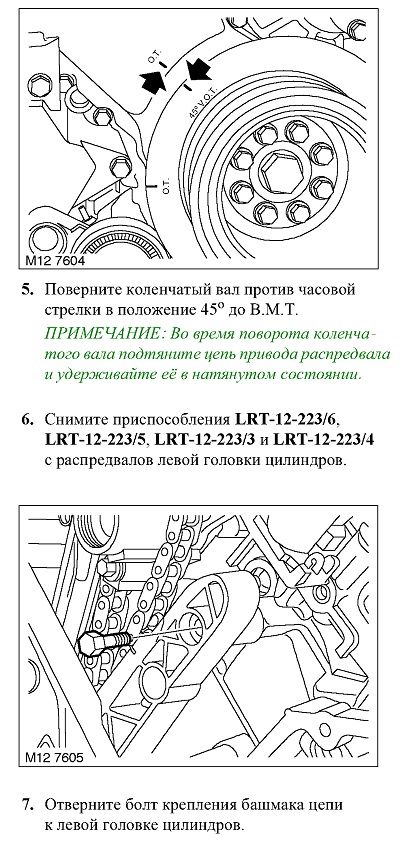

6. Поверните коленчатый вал по часовой стрелке до
совпадения меток В.М.Т.
ПРИМЕЧАНИЕ: Во время поворота коленчатого вала подтяните цепь привода
распредвала и удерживайте её в натянутом состоянии.

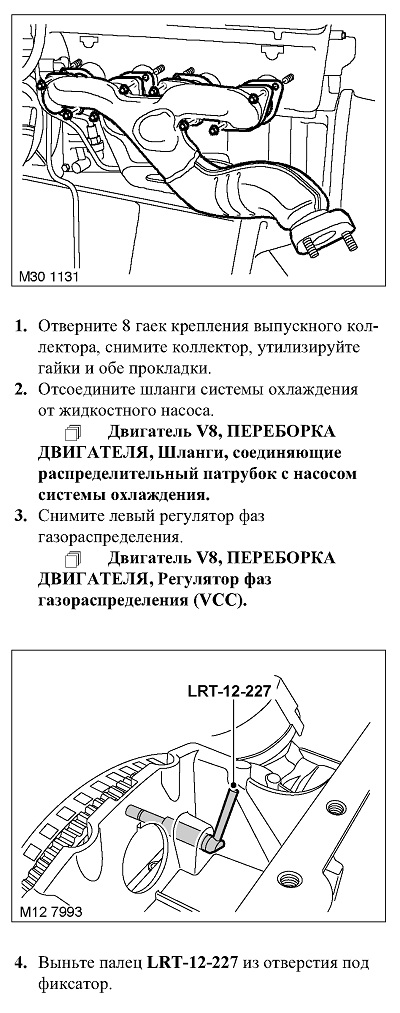

7. Вставьте палец LRT-12-227 через лючок
и зафиксируйте маховик в положении В.М.Т.
8. Установите левый регулятор фаз газораспределения.
9. Присоедините шланги системы охлаждения к жидкостному насосу.
10. Протрите привалочную поверность выпускного коллектора и установите
новые прокладки.
11. Нанесите на шпильки крепления выпускного коллектора консистентную
смазку с медным порошком, наверните 8 гаек крепления коллектора затяните
их моментом 23 Н«м.
