Джип Гранд Чероки. Снятие и установка центральной консоли



Джип Гранд Чероки. Снятие и установка центральной консоли

Снятие и установка центральной консоли

См. предупреждение в начале Раздела Снятие и установка на место панели декоративной решетки радиатора.


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоедините отрицательный провод от батареи.
  2. Снимите подстаканник.
16.19 Снятие и установка центральной консоли Джип Чероки 1993+

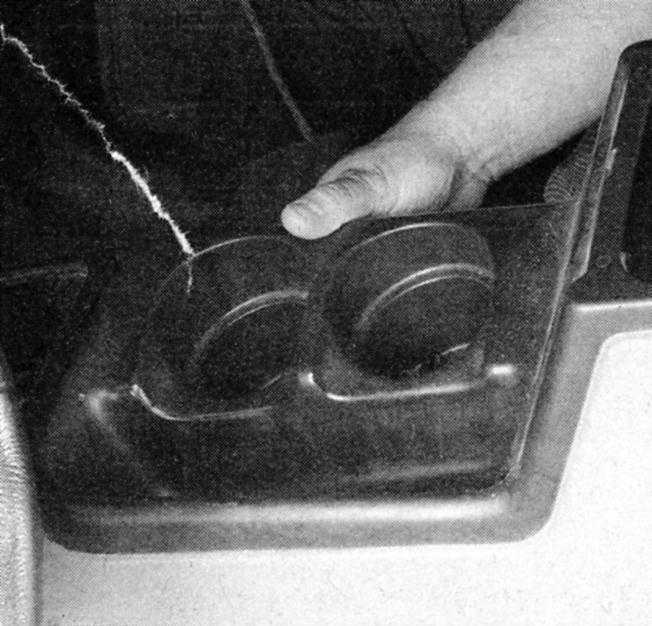

  1. Снимите с консоли подстаканник.

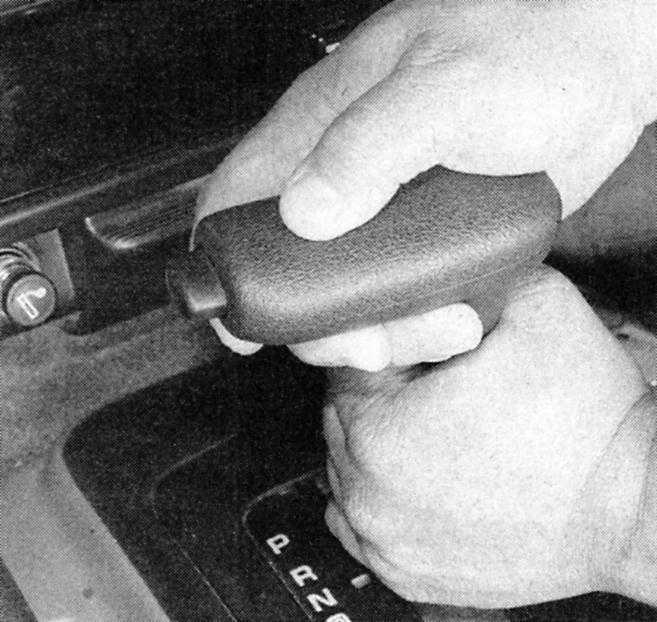

  1. Снимите рукоятку рычага переключения передач, крепко ухватившись за нее и потянув вверх.
16.19 Снятие и установка центральной консоли Джип Чероки 1993+
  1. Крепко ухватитесь за рукоятку рычага переключения передач и резко потяните ее вверх, сняв со штока рычага.

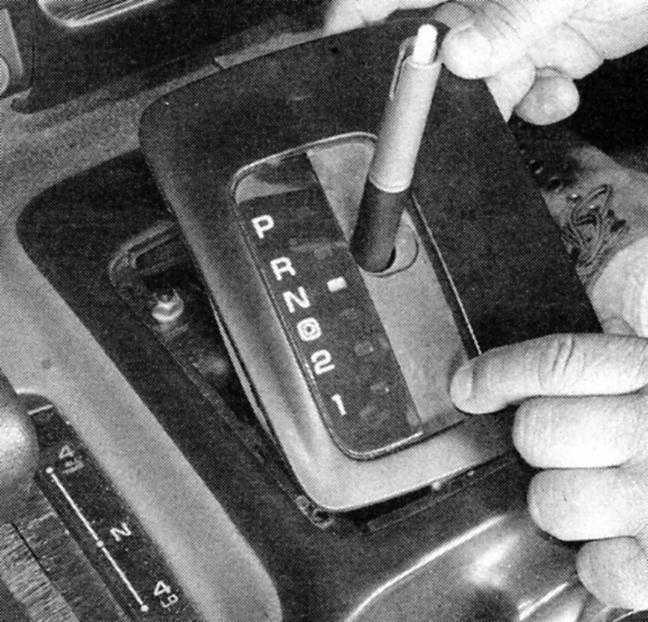

  1. Поддев, снимите панель указателя положения трансмиссии
16.19 Снятие и установка центральной консоли Джип Чероки 1993+
  1. Высвободите и снимите панель указателя положения трансмиссии.
  1. Отдайте крепежные винты/болты, отделите консоль и поднимите ее вверх.
16.19 Снятие и установка центральной консоли Джип Чероки 1993+

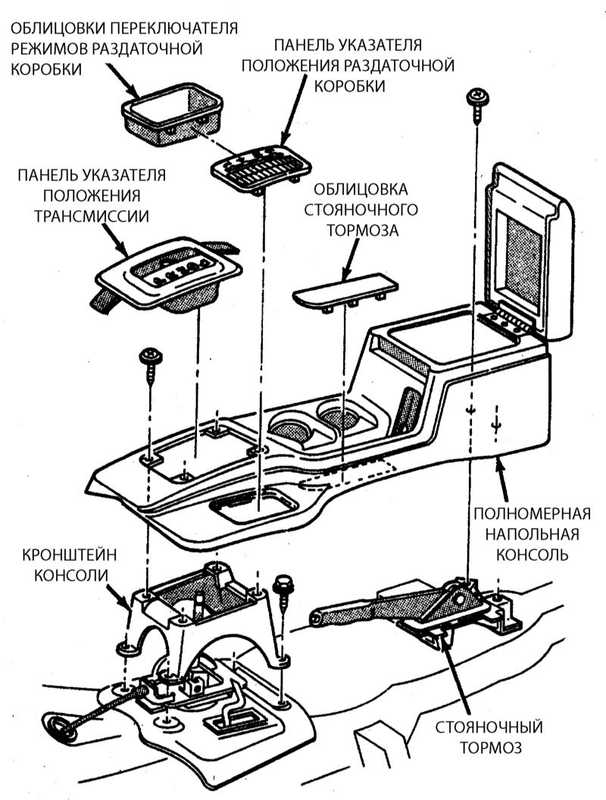

Детали установки полномерной напольной консоли.

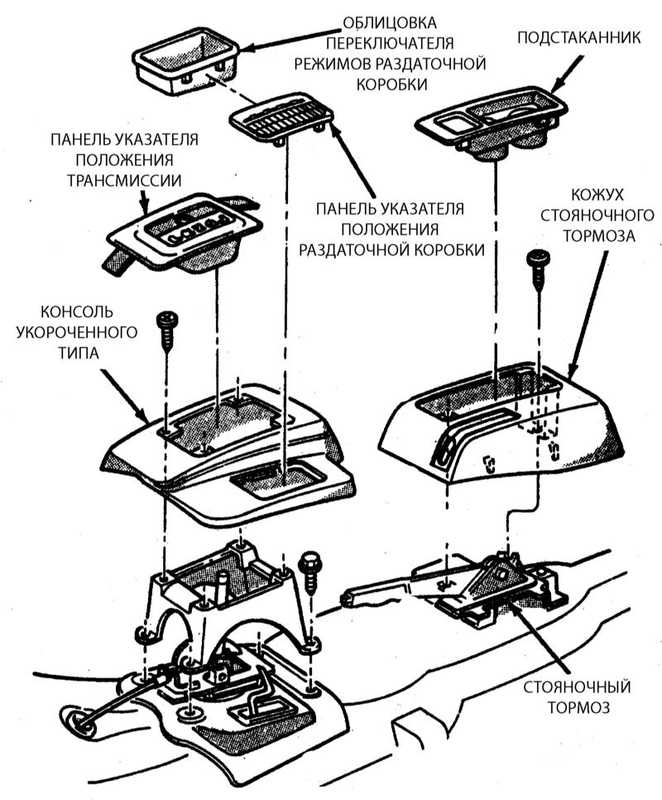

16.19 Снятие и установка центральной консоли Джип Чероки 1993+ Детали установки напольной консоли укороченного типа.
  1. Рассоедините электрические разъемы и снимите консоль с автомобиля.
  2. Установку производите в обратном порядке.

Верхняя (потолочная) консоль

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отдайте передние винты крепления консоли и рассоедините электрический разъем бортового компьютера.
16.19 Снятие и установка центральной консоли Джип Чероки 1993+

Детали установки верхней (потолочной) консоли.

  1. Сдвиньте консоль вперед, отсоедините ее от кронштейна и опустите настолько, чтобы появилась возможность рассоединить электрические разъемы, рассоединив их окончательно снимите верхнюю консоль с автомобиля.
  2. Отдайте крепежные винты и отделите от консоли заднюю половину.
  3. Установку производите в обратном порядке.
