Jaguar XJ (X350). Service manual - part 805

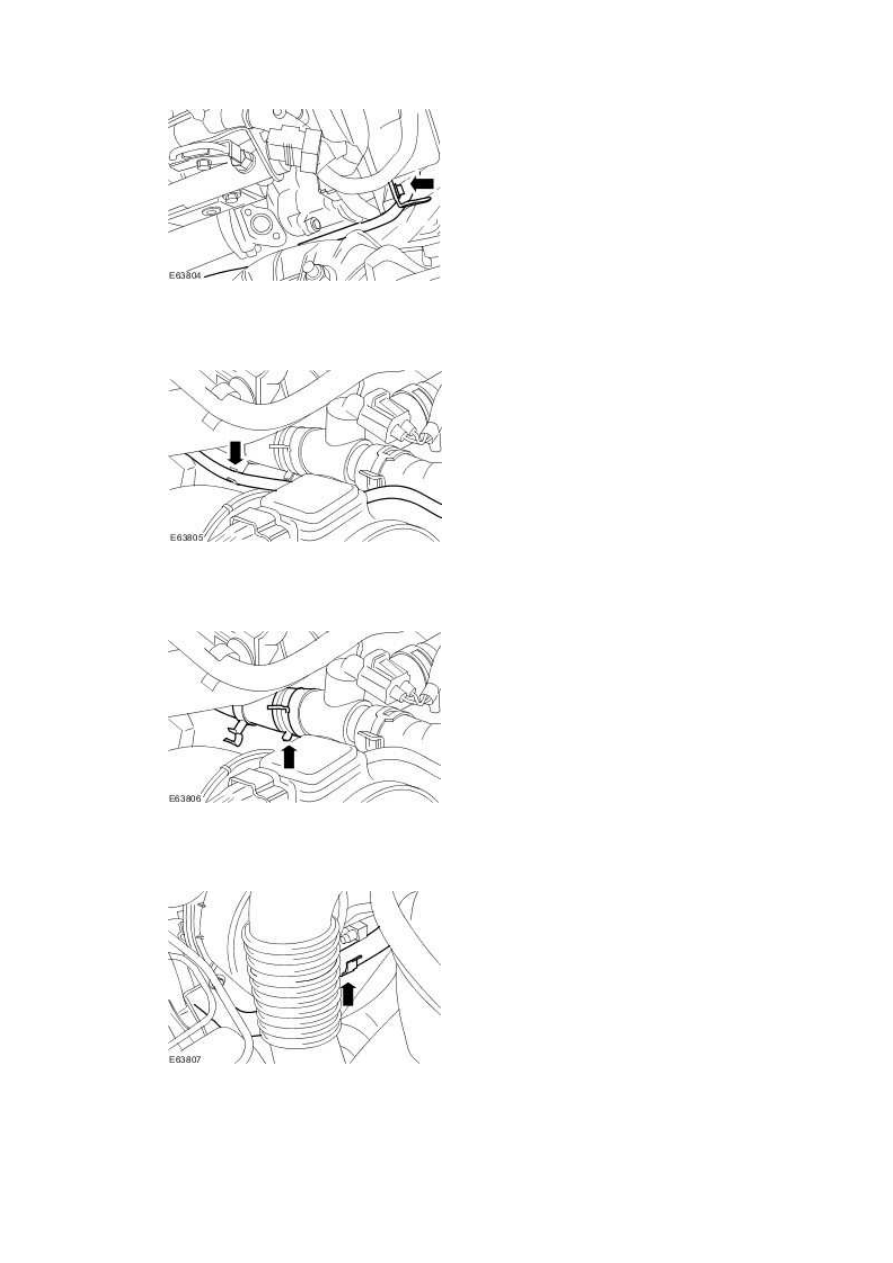

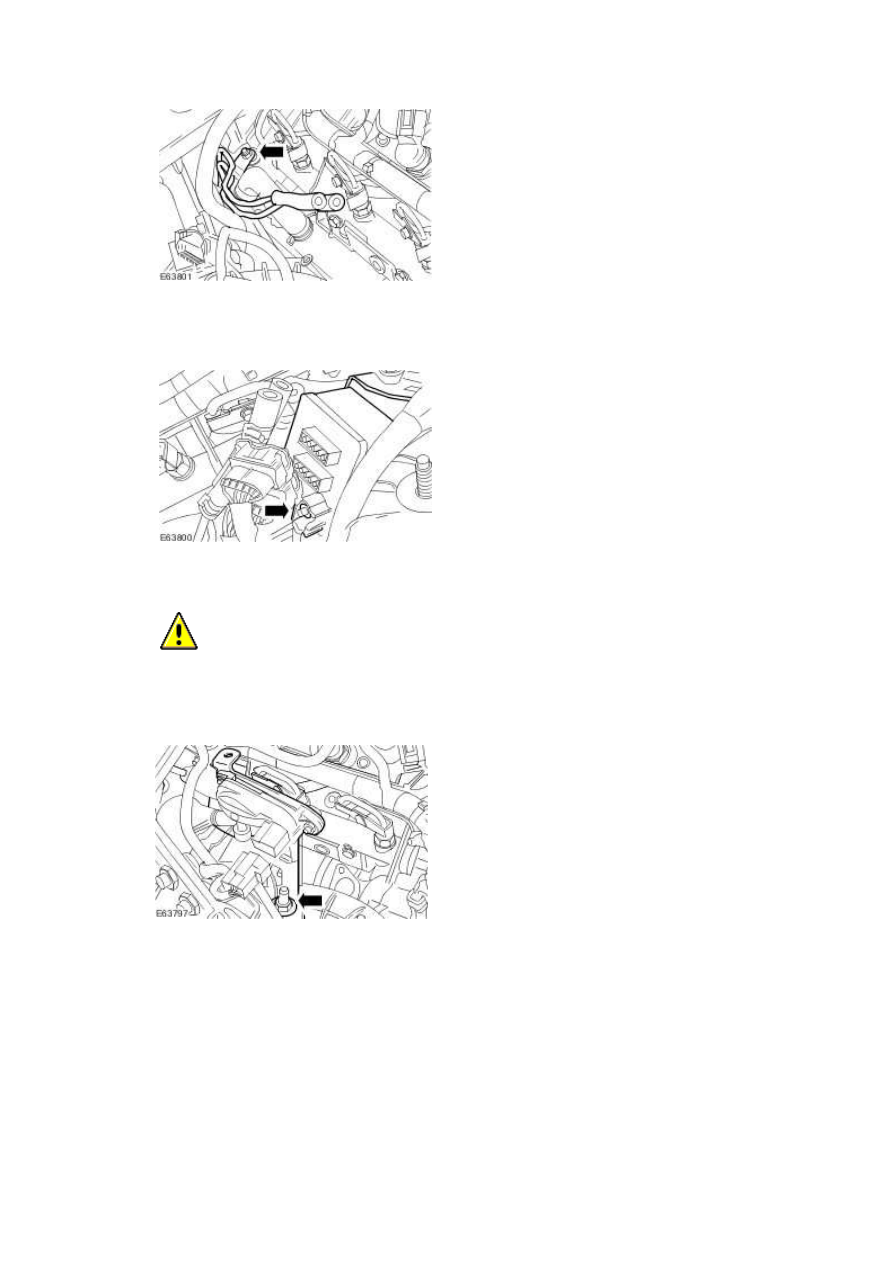

15 . Detach the vent hose.







16 . Disconnect the coolant inlet hose.







17 . Detach the coolant inlet hose from the timing cover.

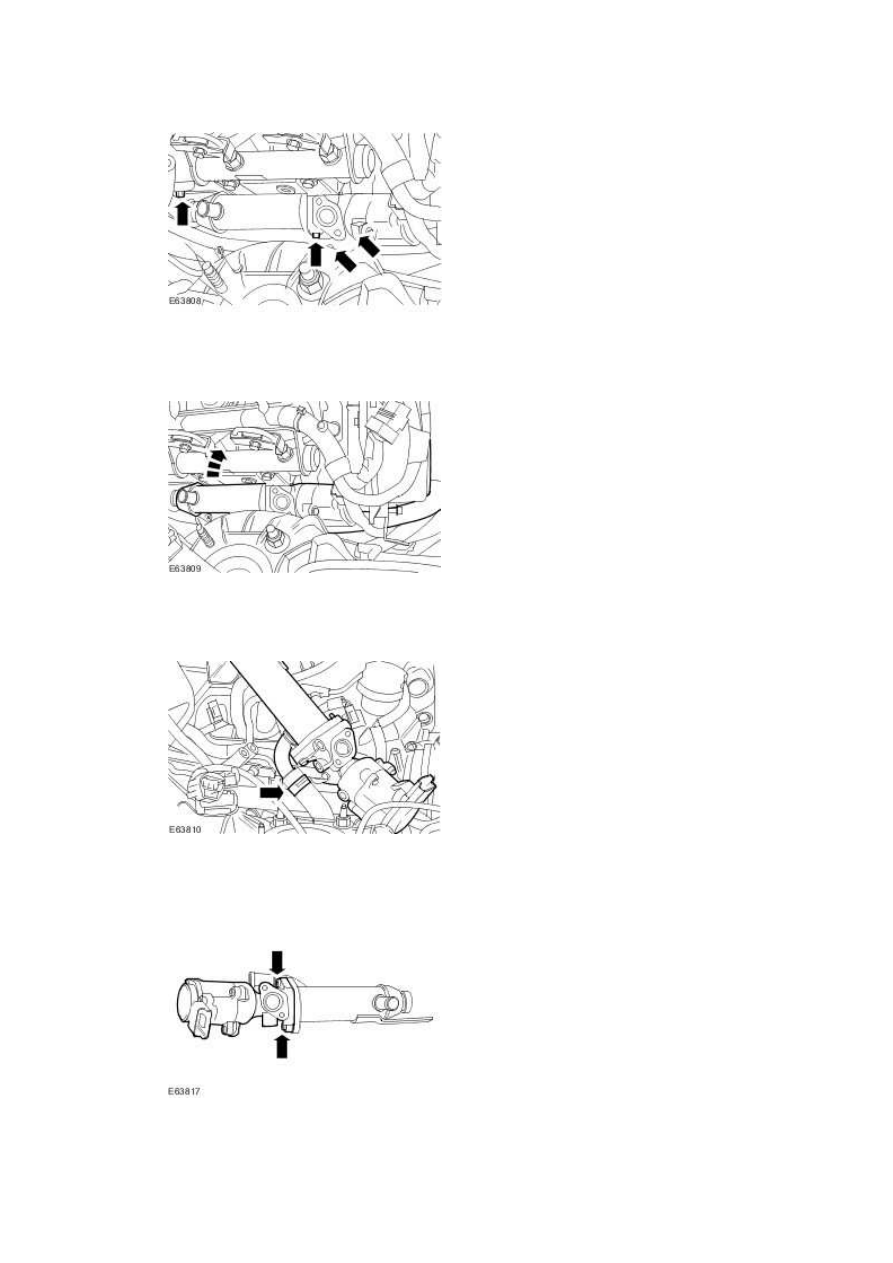

18 . Remove the EGR valve and cooler assembly securing bolts.







19 . Reposition the EGR valve and cooler assembly.







20 . Remove the EGR valve and cooler assembly.







21 . Remove the EGR valve.



www.





Installation

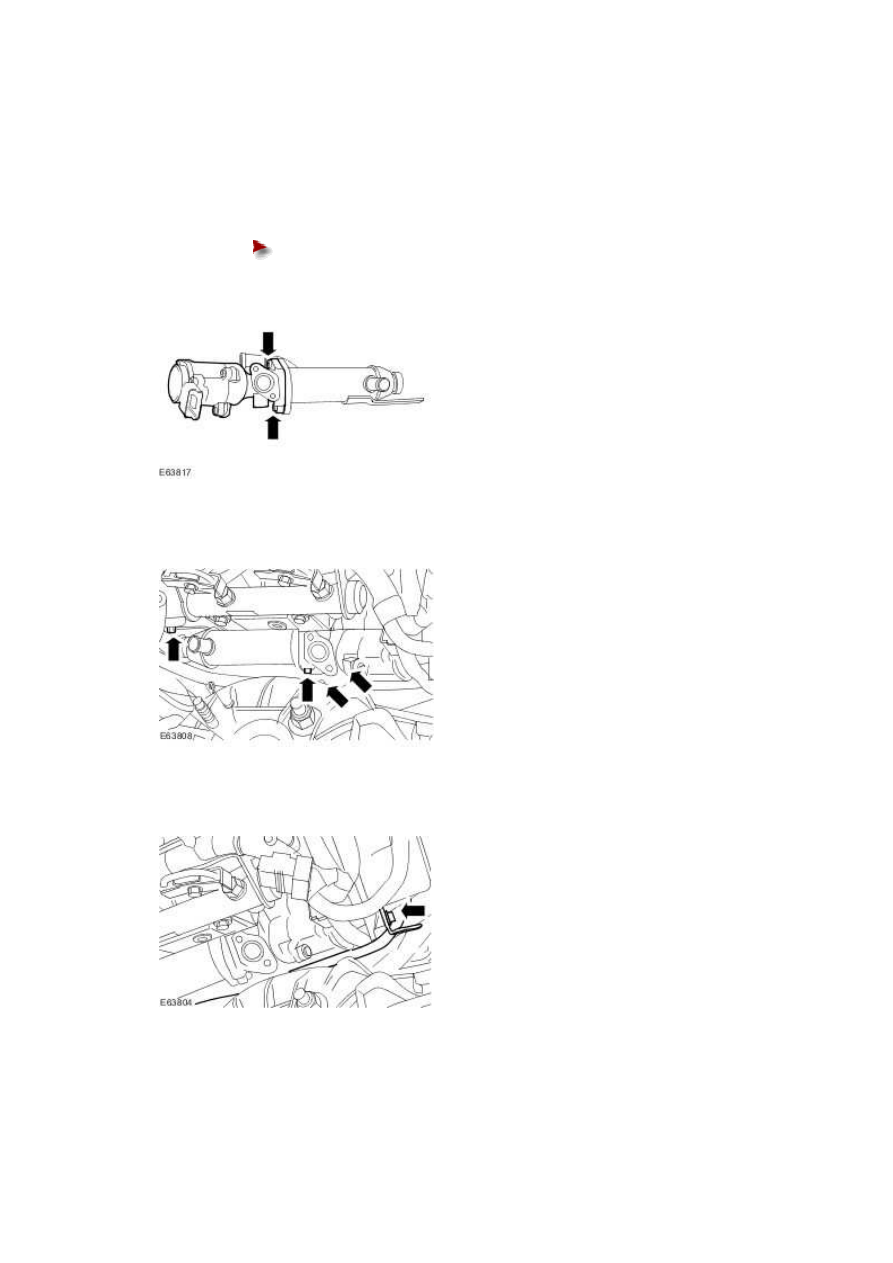

1 . To install, reverse the removal procedure.





Tighten to 10 Nm.











2 . Tighten to 10 Nm.







3 . Tighten to 10 Nm.







4 . Tighten to 10 Nm.







5 . Tighten to 5 Nm.







6

.



  CAUTION: Make sure the high and low pressure hoses are fully installed and the

retaining clips are positioned in their original position.





Tighten to 25 Nm.







7 . Fill and bleed the cooling system.

For additional information, refer to Cooling System Draining, Filling and Bleeding







www.
