G552275t11 : CHECK WHETHER THE SHORT CIRCUIT TO GROUND IS IN THE
HARNESS OR THE MODULE

1. Key off. 2. Disconnect the ECM connector, C100. 3. Key on, engine off. 4. Measure the resistance

between:

C42, harness side

Battery



Pin 02



Negative terminal



Is the resistance greater than 100 Kohms?

-> Yes

Harness is OK. Suspect: - ECM



-> No

REPAIR the short circuit. For additional information, refer to the wiring diagrams. Clear any DTCs, test

the system for normal operation.

G552275t12 : CHECK WHETHER THE SHORT CIRCUIT TO POWER IS IN THE
HARNESS OR THE MODULE

1. Key off. 2. Disconnect the ECM connector, C100. 3. Key on, engine off. 4. Measure the resistance

between:

C42, harness side

Battery



Pin 02



Positive terminal



Is the resistance greater than 100 Kohms?

-> Yes

Harness is OK. Suspect: - ECM



-> No

REPAIR the short circuit. For additional information, refer to the wiring diagrams. Clear any DTCs, test

the system for normal operation.

PINPOINT TEST  G552275p6 : FUEL
RAIL PRESSURE (FRP) SENSOR AND
CIRCUIT

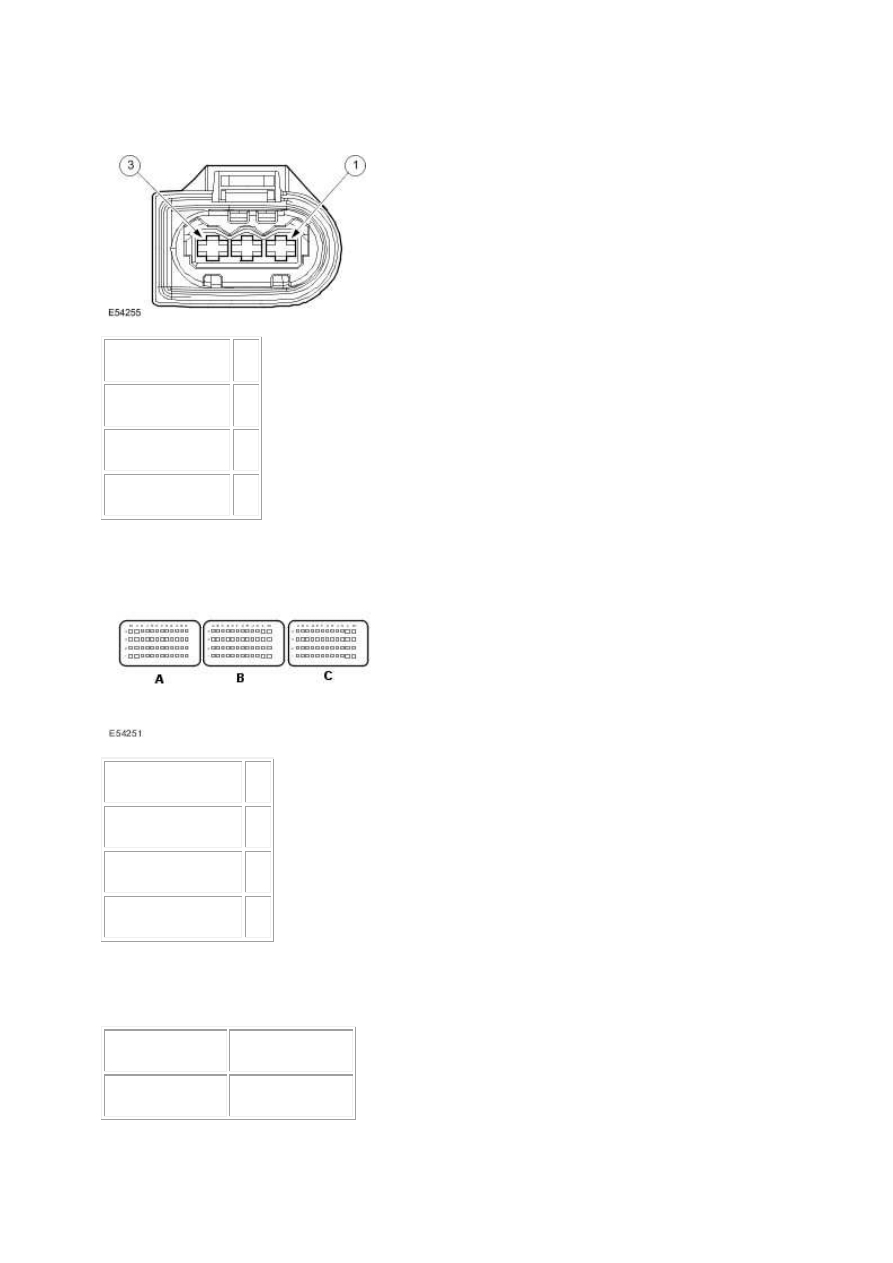

G552275t13 : CHECK THE FRP SENSOR RETURN CIRCUIT

1.



Circuit



Pin

Signal from ECM



01



Ground from ECM  02



Power from ECM



03





2.



Circuit



Pin

FRP sensor - signal



D1



FRP sensor - ground  E2



FRP sensor - power



D2





3. Key off. 4. Disconnect the FRP sensor connector, C30. 5. Key on, engine off. 6. Measure the

resistance between:

C30, harness side

Battery



Pin 02



Negative terminal



www.

Is the resistance less than 10 ohms?

-> Yes

GO to Pinpoint Test  G552275t14.





-> No

GO to Pinpoint Test  G552275t26.



G552275t14 : CHECK THE POWER SUPPLY TO THE FRP

1. Measure the voltage between:

C30, harness side

Battery



Pin 03



Negative terminal



Is the voltage between 4.8 and 5.2 volts?

-> Yes

GO to Pinpoint Test  G552275t15.





-> No

GO to Pinpoint Test  G552275t23.



G552275t15 : CHECK THE FRP SIGNAL CIRCUIT FOR SHORT CIRCUIT TO
GROUND

1. Measure the resistance between:

C30, harness side

Battery



Pin 01



Negative terminal



Is the resistance greater than 100 Kohms?

-> Yes

GO to Pinpoint Test  G552275t16.





-> No

GO to Pinpoint Test  G552275t19.



G552275t16 : CHECK THE FRP SIGNAL CIRCUIT FOR SHORT CIRCUIT TO
POWER

1. Measure the resistance between:

C30, harness side

Battery



Pin 01



Positive terminal



Is the resistance greater than 100 Kohms?

-> Yes

GO to Pinpoint Test  G552275t17.





-> No

GO to Pinpoint Test  G552275t21.



G552275t17 : CHECK THE FRP SIGNAL CIRCUIT FOR SHORT CIRCUIT TO
SENSOR POWER

1. Measure the resistance between:

C30, harness side  C30, harness side

Pin 01



Pin 03





Is the resistance greater than 100 Kohms?

-> Yes

GO to Pinpoint Test  G552275t18.





-> No

GO to Pinpoint Test  G552275t22.



G552275t18 : CHECK THE FRP SIGNAL CIRCUIT FOR HIGH RESISTANCE

1. Key off. 2. Disconnect the ECM connector, C100. 3. Measure the resistance between:
