Jaguar XJ (X350). Service manual - part 514

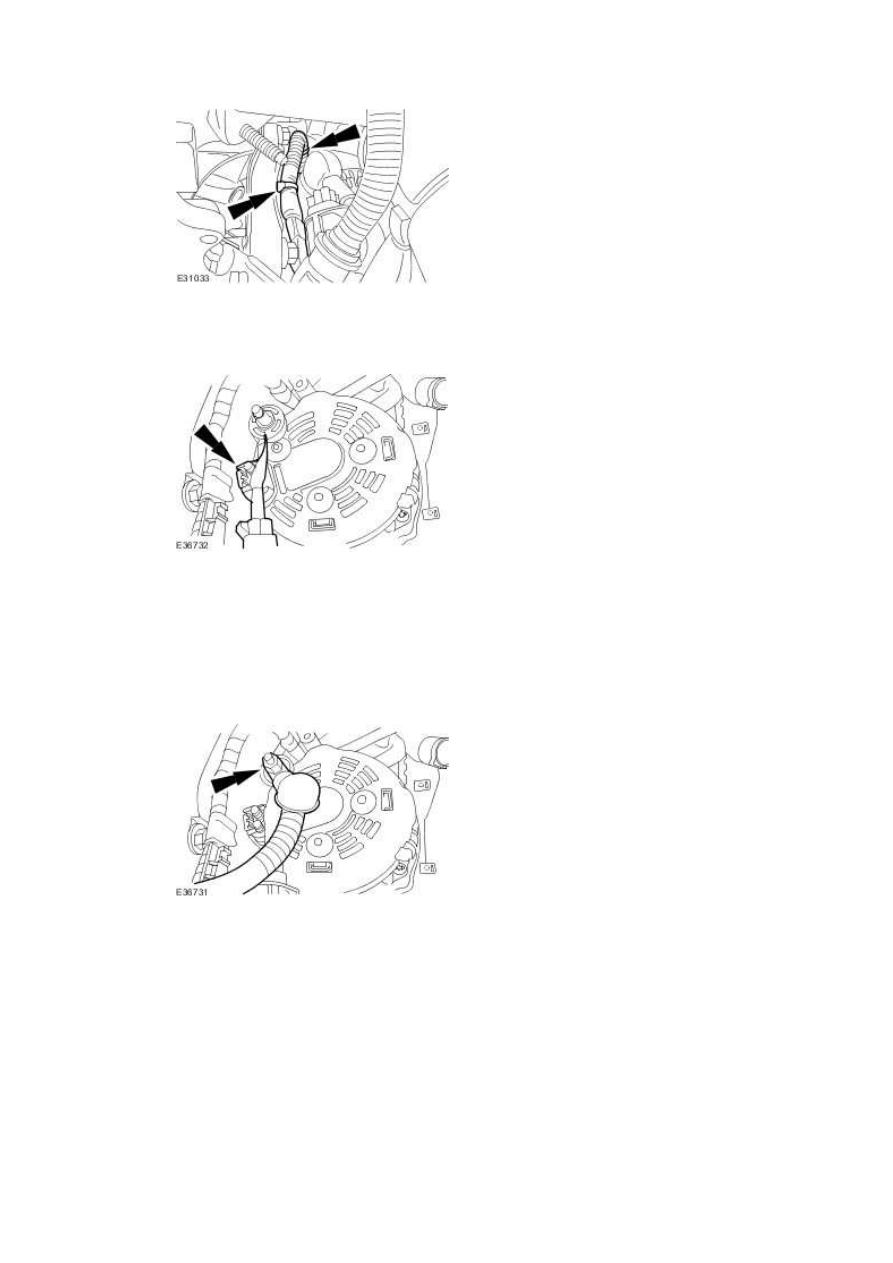

196 . Connect the generator electrical connector.







197 . Attach the generator battery positive cable.





•

  Tighten to 12 Nm

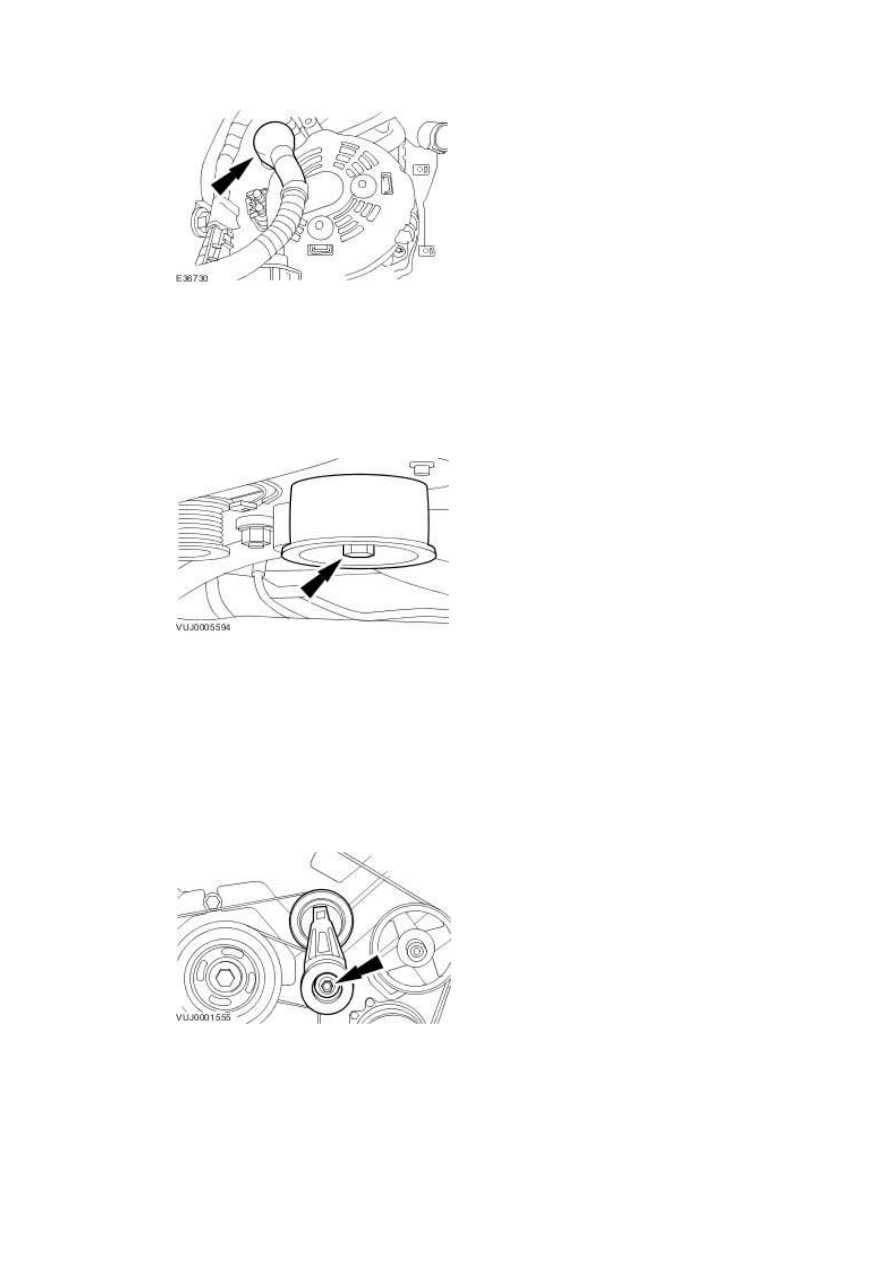

198 . Attach the generator battery positive cable protective cover.







199 . Install the accessory drive belt idler pulley.





•

  Tighten to 25 Nm.









200 . Install the accessory drive belt tensioner.





•

  Install the accessory drive belt.





•

  Tighten to 45 Nm.









201 . Attach the accessory drive belt.

www.





•

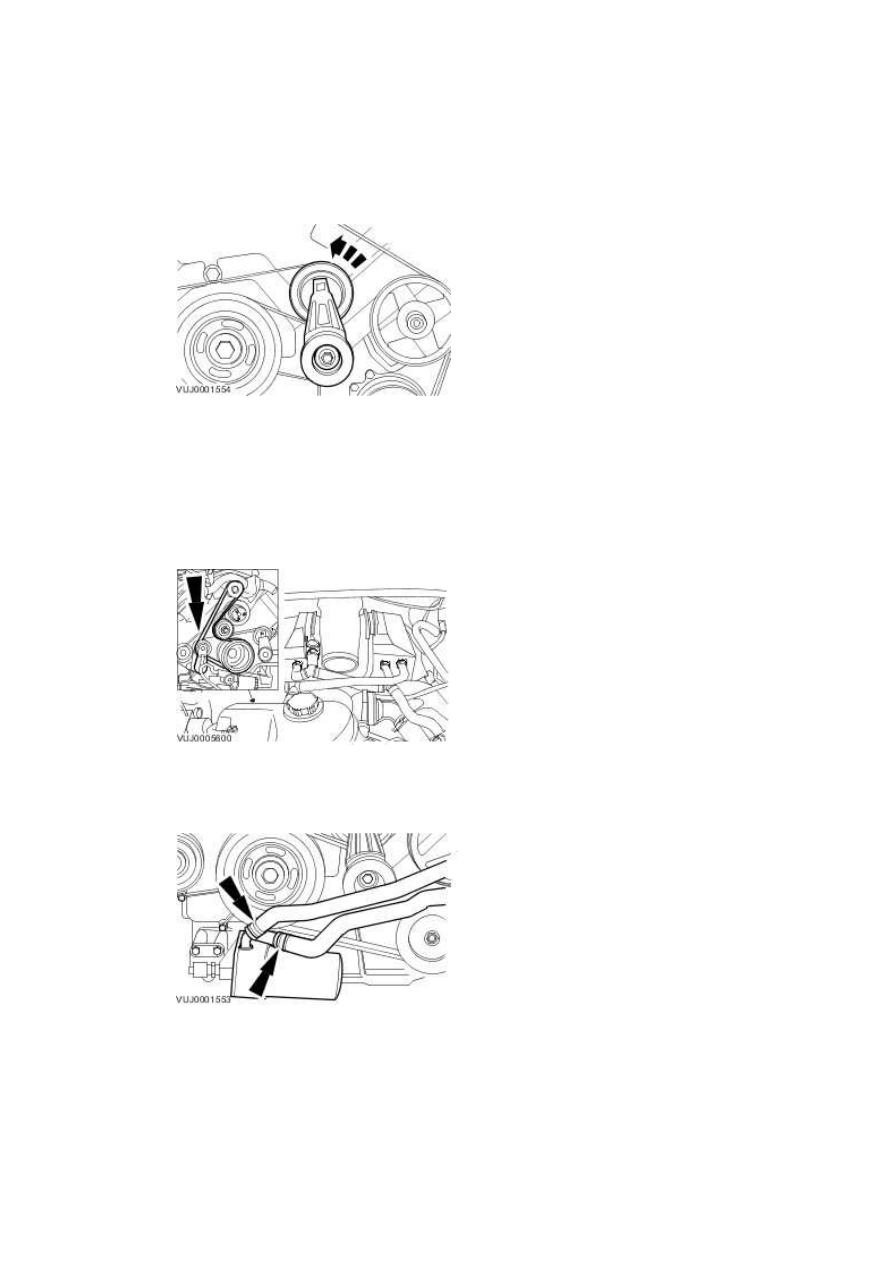

  Use a 3/8 inch square drive bar to rotate the drive belt tensioner.





•

  Attach the accessory drive belt.









202 . Install the supercharger belt.





•

  Use a 1/2 inch square drive bar to rotate the supercharger belt tensioner.









203 . Connect the oil cooler hoses.









303-01C : Engine – 2.7L Diesel





Specifications





Specifications

Lubricants, Fluids, Sealers and Adhesives

Description

Specification

Engine oil, SAE 5W-30   WSS-M2C-913B A1

Sealant

WSE M4G323–A4 (Loctite 5910)

Sealant (camshaft caps)   ESK M4G269–A (Loctite 518)

Hose assembly surfactant  WSE N99C45–A2



General Specifications

Maximum permissible cylinder head warp

Total flame face

0.1 mm

150 mm x 150 mm square on flame face  0.05 mm

25 mm x 25 mm square on flame face   0.025 mm



Capacities

Description

Liters

Engine oil, initial fill

7·7

Engine oil, service fill with oil filter change  6·6



Torque Specifications

Description

Nm  lb-ft  lb-in

Accessory drive belt idler pulley retaining bolt

47   35   –

Accessory drive belt idler pulley mount bracket retaining bolts  80   59   –

Accessory drivebelt tensioner retaining bolt

47   35   –

Air conditioning compressor retaining bolts

25   18   –

Air conditioning compressor mounting bracket retaining bolts   25   18   –

A/C manifold retaining bolt

20   15   –
