Jaguar XJ (X350). Service manual - part 1603

.



For additional information, refer to Throttle Body - 4.2L NA V8 - AJV8/3.5L NA V8 - AJV8, VIN

Range: G00442->G45703 (19.70.04)

For additional information, refer to Throttle Body - 4.2L NA V8 - AJV8/3.5L NA V8 - AJV8, VIN

Range: G45704->G99999 (19.70.04)





All vehicles



2 . NOTE:





Right-hand shown, left-similar.



Support the radiator.







3

.



NOTE:





Vehicles with 3.5L or 4.2L engine without supercharger shown, vehicles with 4.2L engine

with supercharger similar.





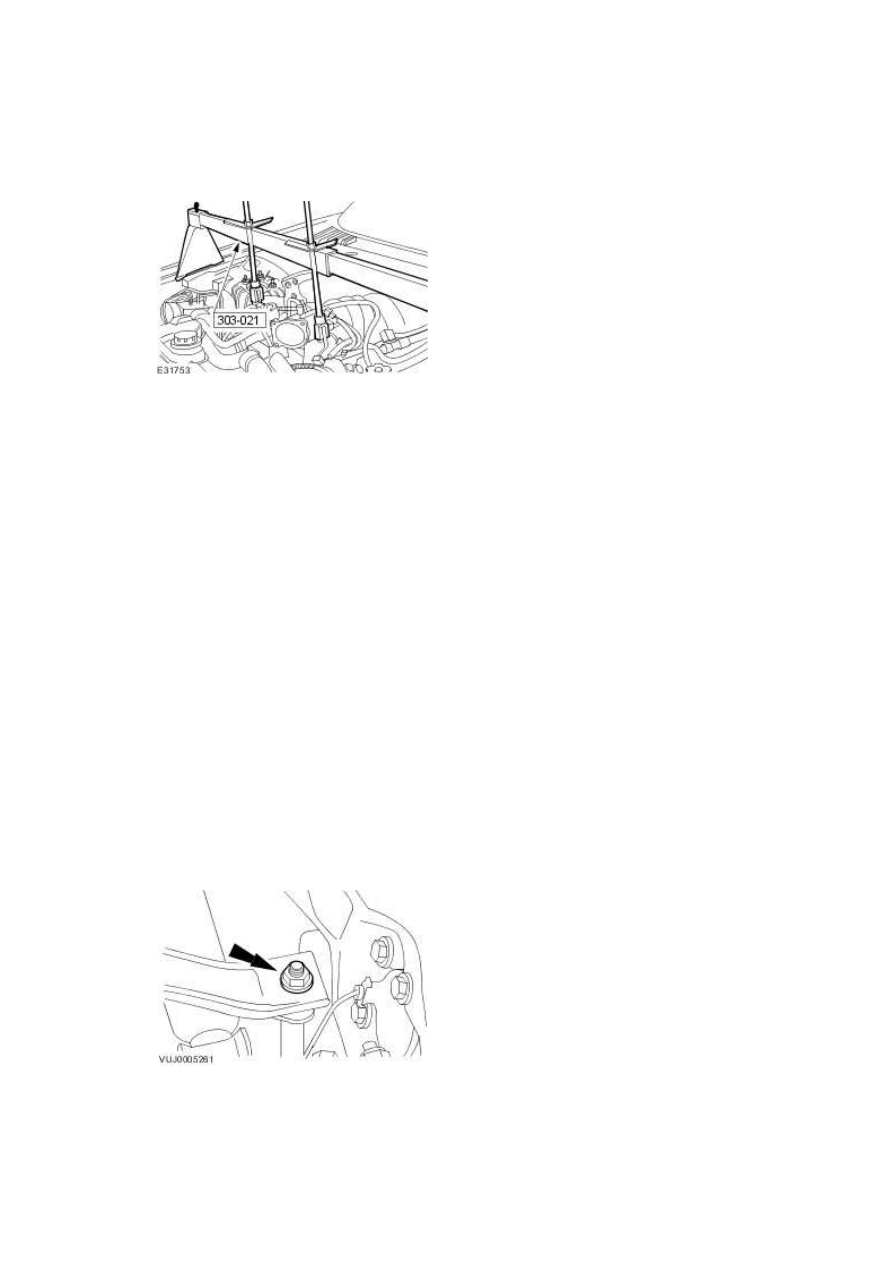

Install the special tools.







4

.



NOTE:





Vehicles with 3.5L or 4.2L engine without supercharger shown, vehicles with 4.2L engine

with supercharger similar.





Install the special tool.







5 . Remove the radiator splash shield.

For additional information, refer to Radiator Splash Shield (76.22.90)





6 . Remove the air deflector.

For additional information, refer to Air Deflector (76.11.41)





7 . Remove both front wheel and tires.

For additional information, refer to Wheel and Tire (74.20.05)





8 . NOTE:





Left-hand shown, right-hand similar.



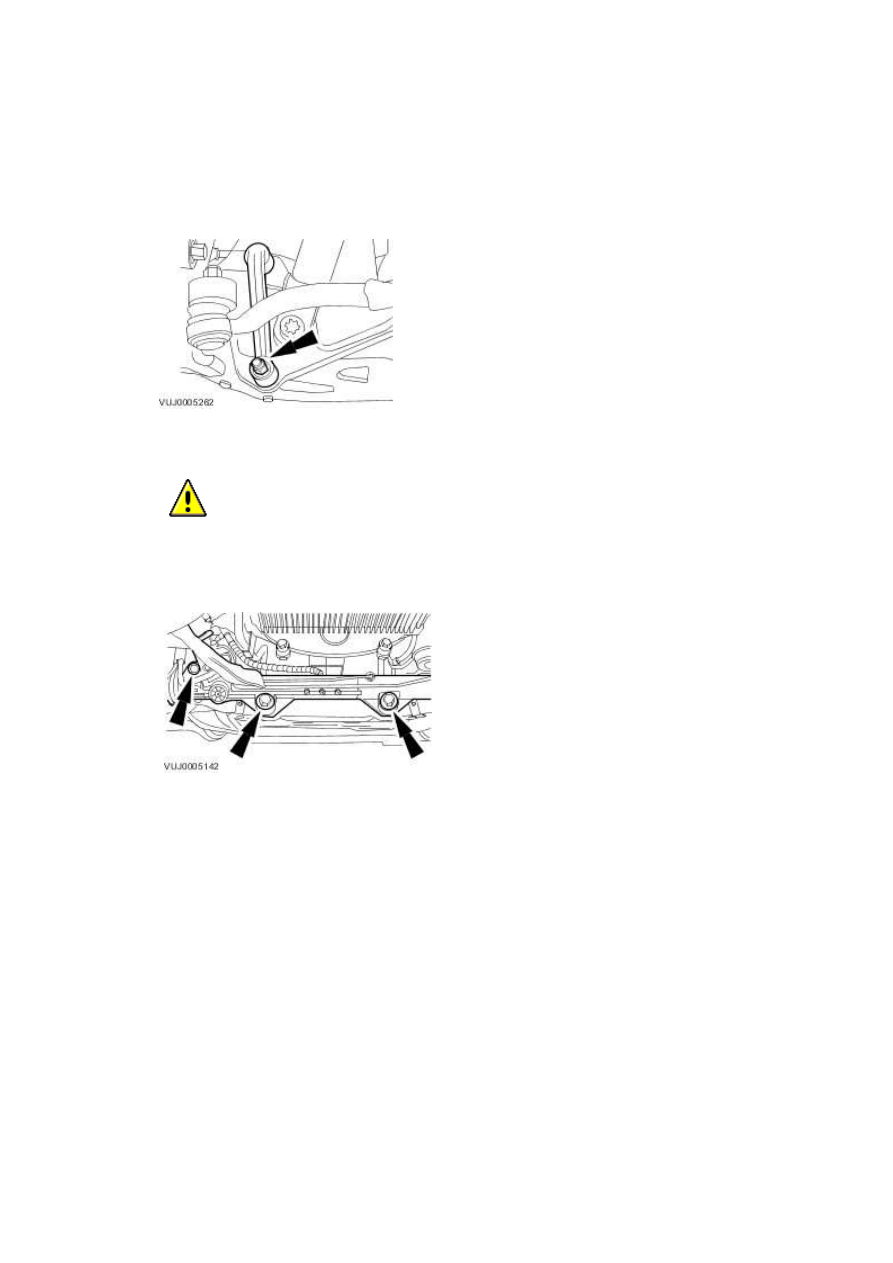

Remove the stabilizer bar link retaining nut.





www.



9 . NOTE:





Left-hand shown, right-hand similar.



Remove the stabilizer bar link.







10

.



  CAUTION: Make sure the steering gear is supported. Failure to follow this

instruction may result in damage to the vehicle.





Detach the steering gear.







11 . NOTE:





Left-hand shown, right-hand similar.



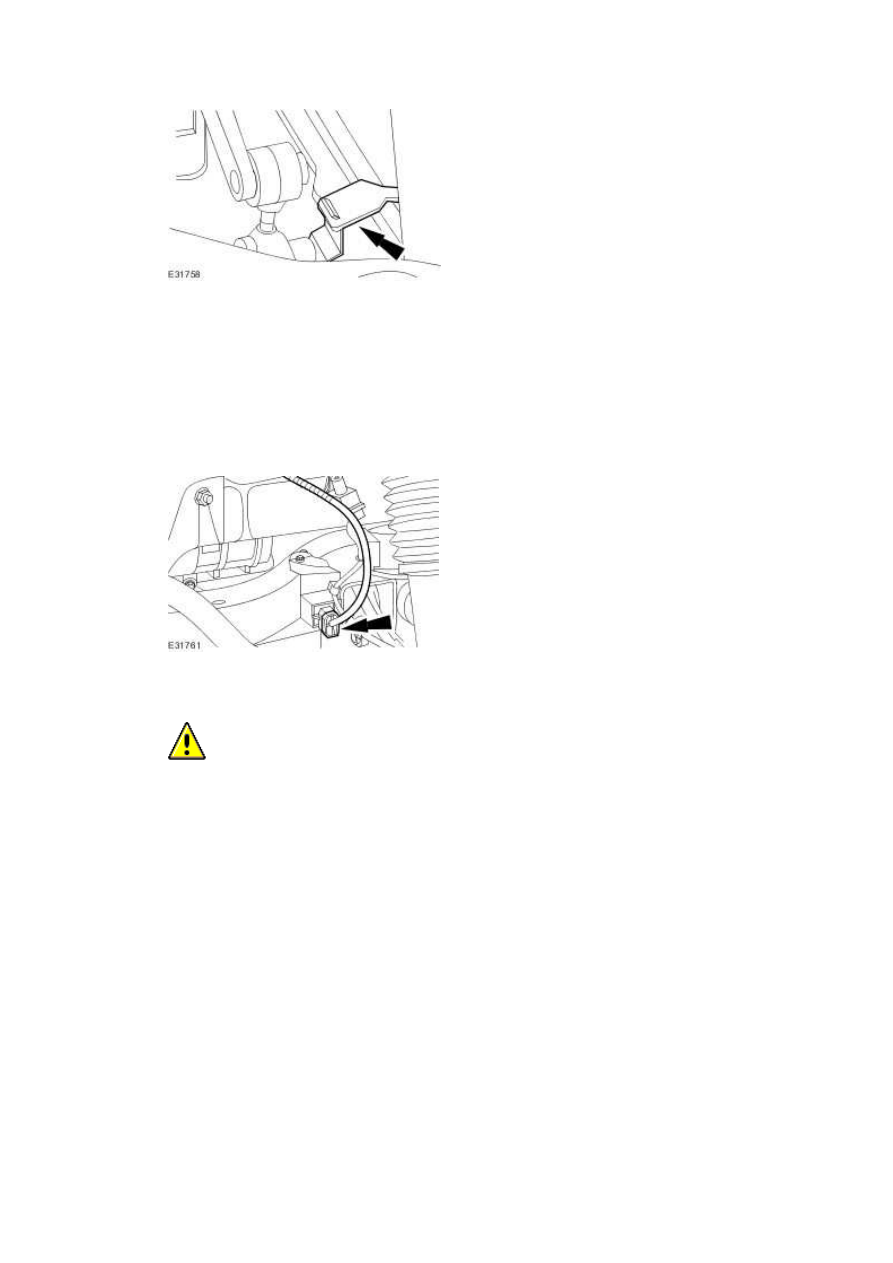

Detach the headlamp leveling sensor retaining clip.







12 . NOTE:





Left-hand shown, right-hand similar.



Disconnect the headlamp leveling sensor electrical connector.







13

.



  CAUTION: Make sure the full weight of the suspension components are supported.

Failure to follow this instruction may result in damage to the vehicle.





NOTE:





Left-hand shown, right-hand similar.



Secure the upper arm.

www.
