Jaguar XJ (X350). Service manual - part 1515

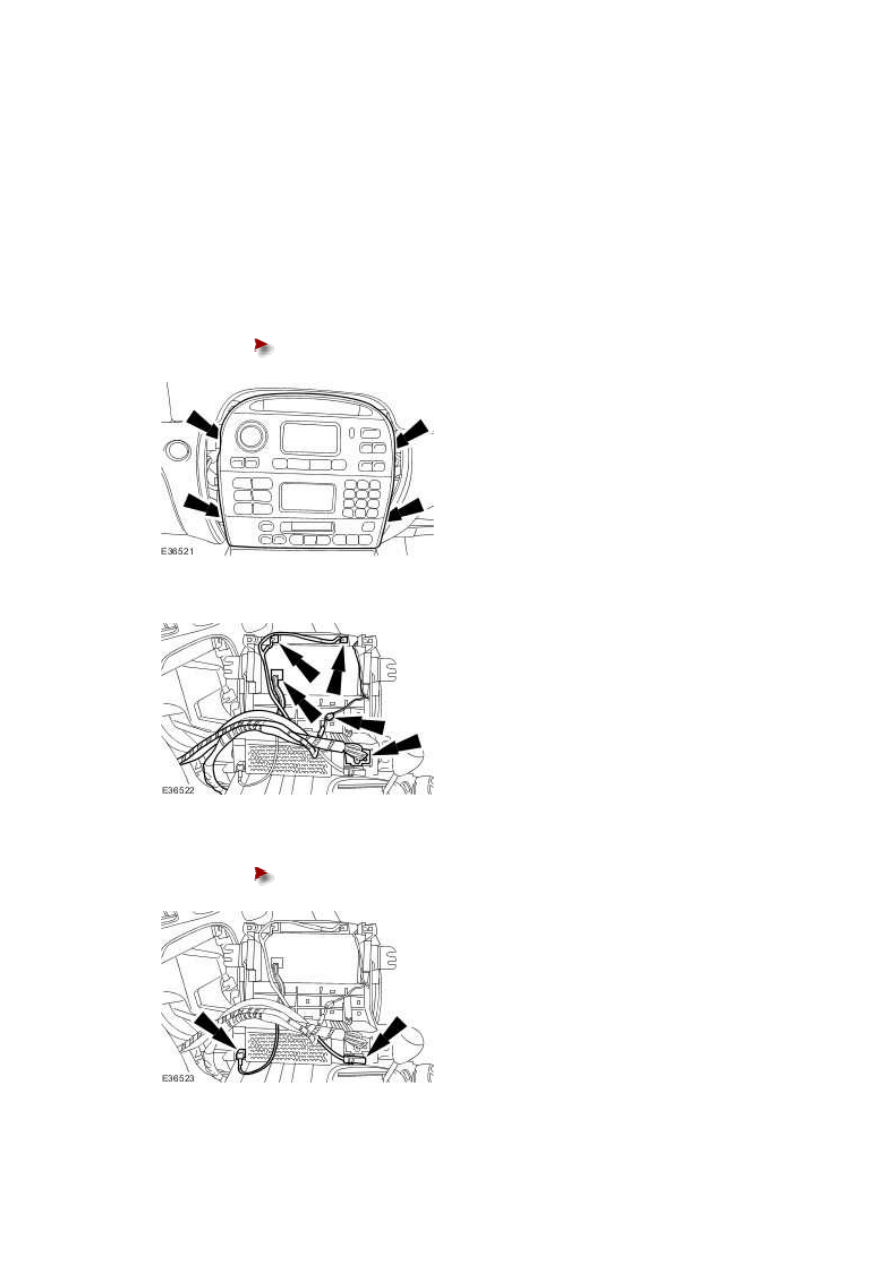

Instrument Panel Console (88.20.34)

Removal



1
.

Remove the floor console.
For additional information, refer to Floor Console - Vehicles Without: Auxiliary
Climate Control (76.25.01)





2 . Detach the instrument panel console.





Remove the retaining screws.









3 . Disconnect the electrical connectors.







4 . Remove the instrument panel console.





Disconnect the antenna connectors.








Installation



1 . To install, reverse the removal procedure.







www.

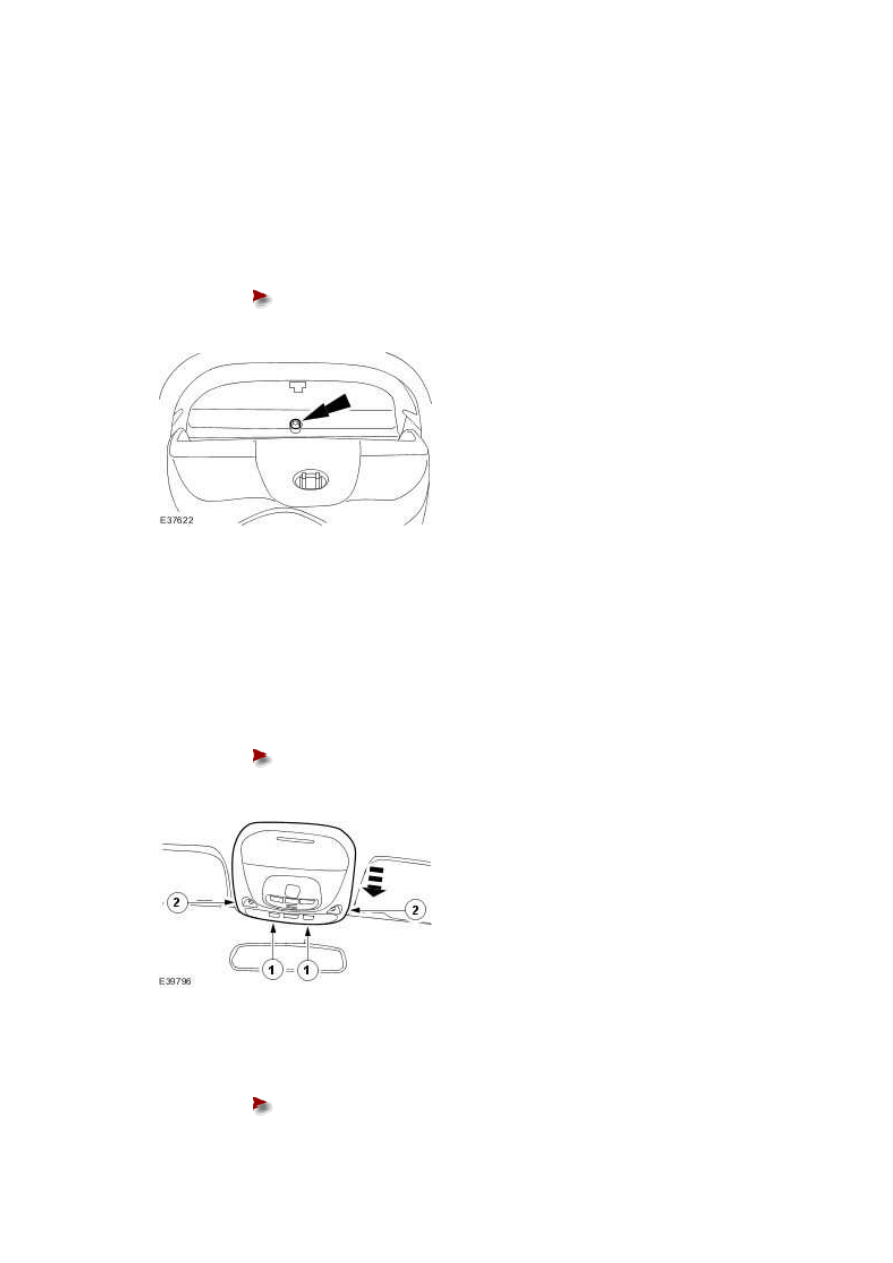

Overhead Console (76.13.69)

Removal

Vehicles without roof opening panel



1 . Remove the retaining screw.





Open the sunglasses compartment.









All vehicles



2 . Detach the overhead console from bulb carrier retaining clips.



1) Release the overhead console to bulb carrier front retaining clips.





2) Release the overhead console to bulb carrier side retaining clips.







Lower the overhead console.

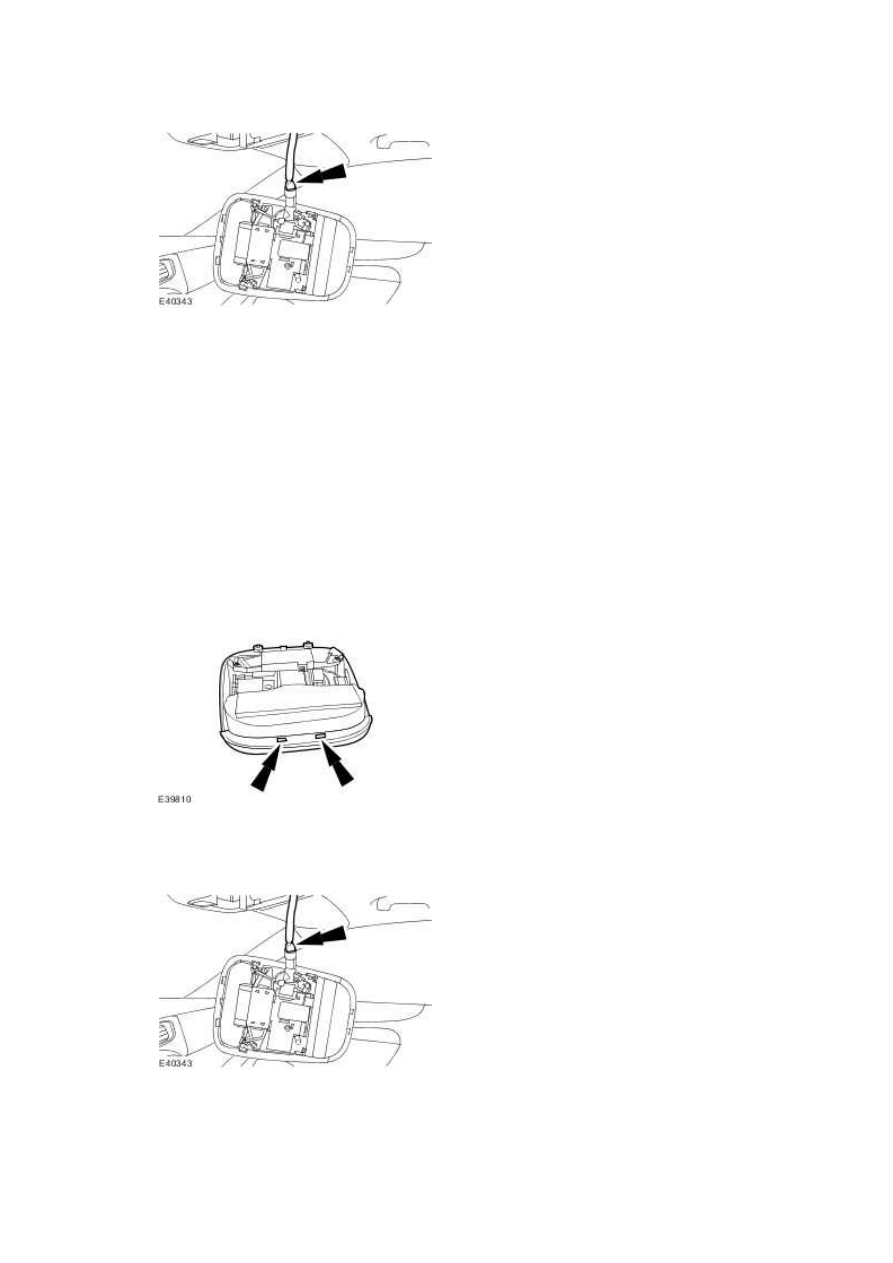

3 . Remove the overhead console.





Disconnect the electrical connector.











Installation

All vehicles



1

.



NOTE:





Do not remove the sunglasses housing from the overhead console.



Release the overhead console clips to aid correct installation of the overhead console to the

headlining.







2 . Connect the electrical connector.
