Jaguar XJ (X350). Service manual - part 1479



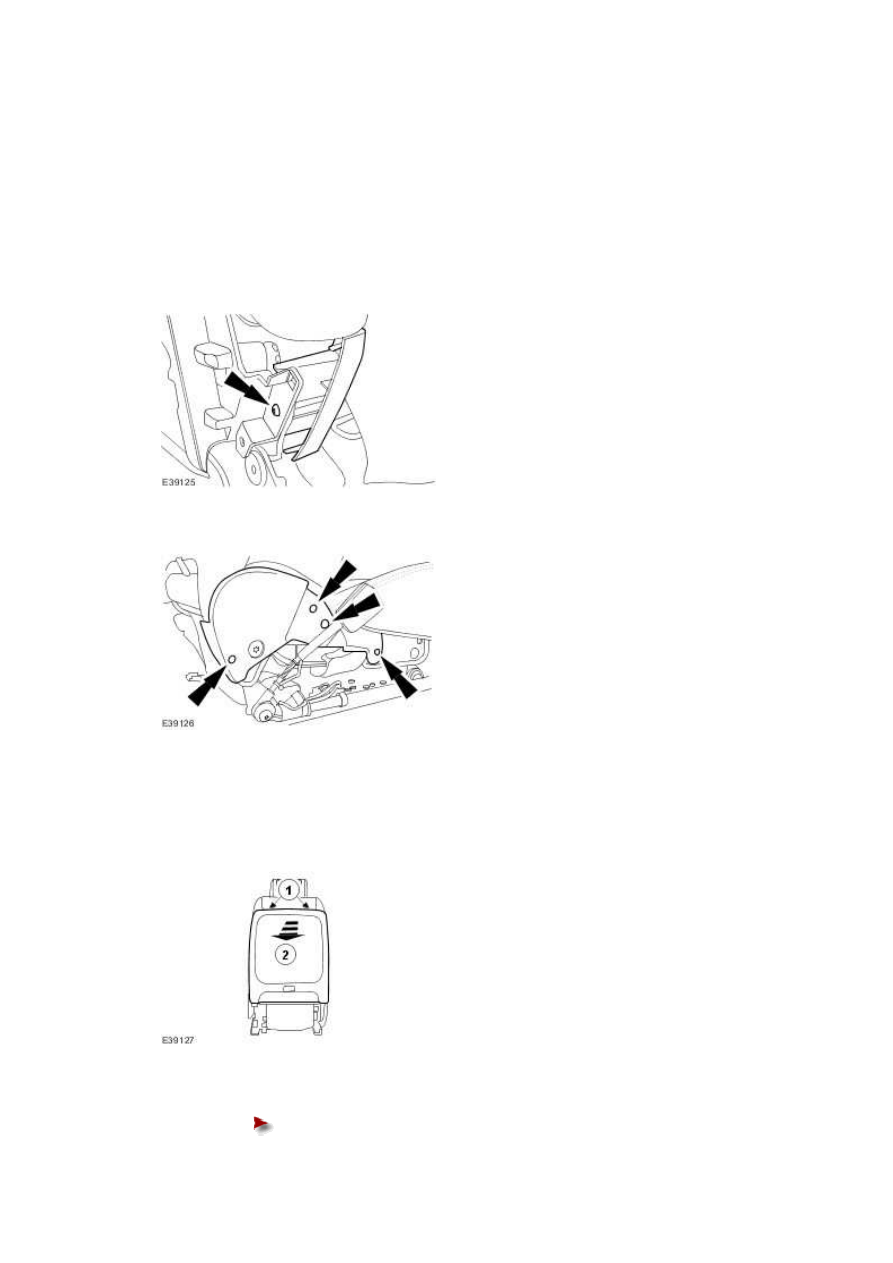

9 . Detach the rear seat lumbar motor.







10 . Remove the rear seat lumbar motor.






Installation



1 . To install, reverse the removal procedure.







Seat Armrest (76.70.97)

Removal



1 . Remove the rear seat outer backrests.

For additional information, refer to Rear Outer Seat Backrest (76.70.76)





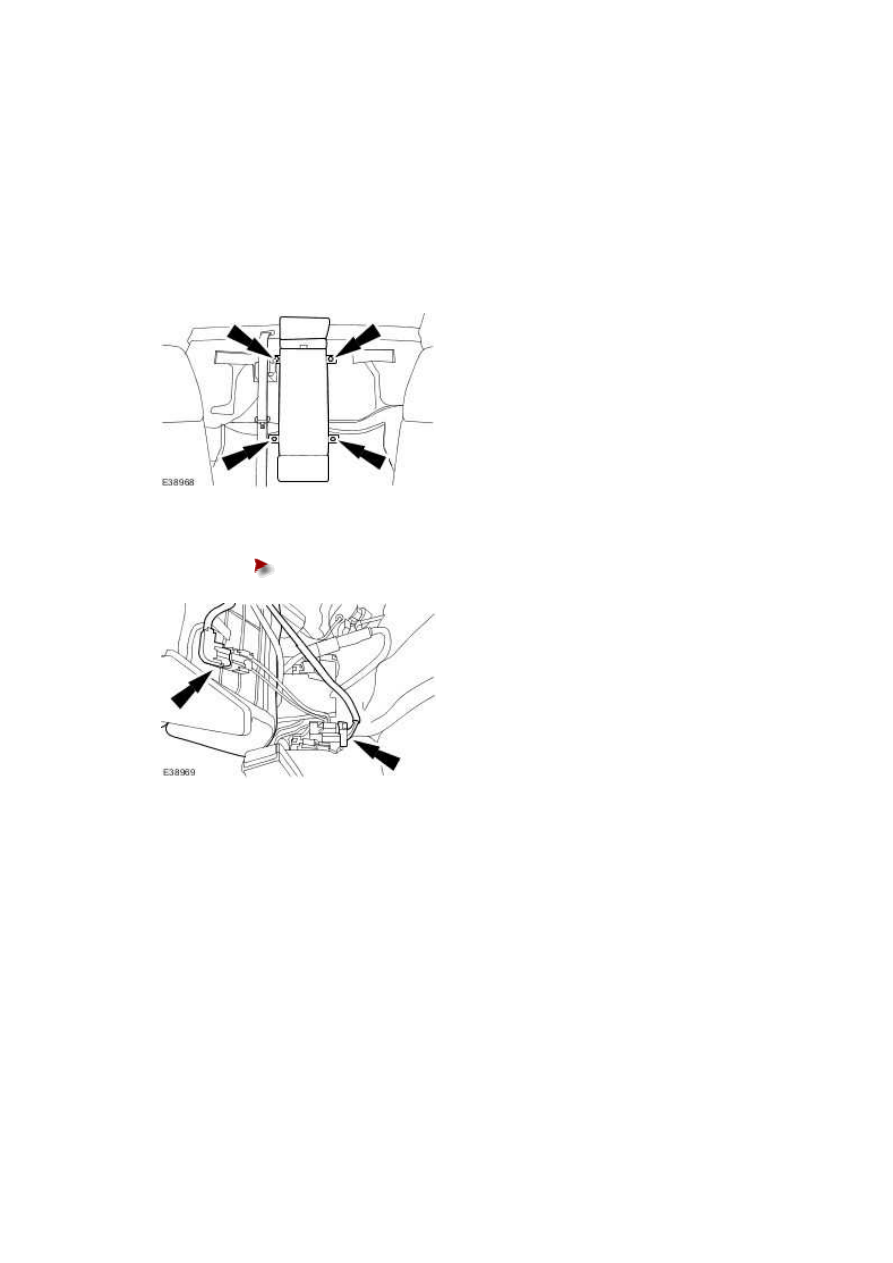

2 . Detach the seat armrest.







3 . Remove the seat armrest.





Disconnect the seat armrest electrical connectors.








Installation



1 . To install, reverse the removal procedure.







www.

Seat Base (76.70.08)

Removal



1 . Remove the front seat control switch.

For additional information, refer to Front Seat Control Switch (86.75.46)





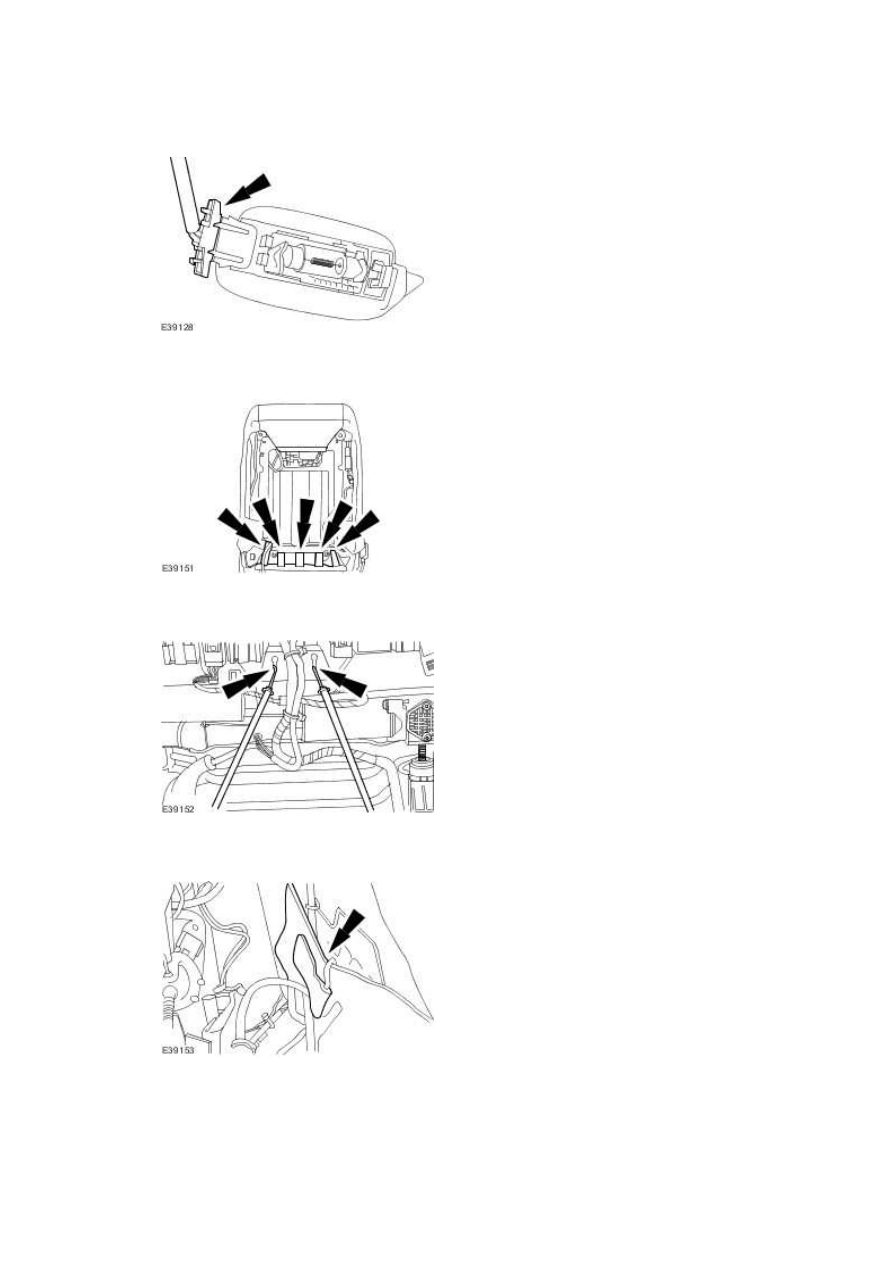

2 . Remove the front seat backrest hinge inner trim panel.







3 . Remove the front seat backrest inner trim panel.







4 . Detach the front seat backrest trim panel.



1) Detach the front seat backrest trim panel retaining clips.



2) Detach the front seat backrest trim panel.









5
.

Remove the front seat backrest trim panel.





Disconnect the rear passenger footwell courtesy lamp electrical

connector.









6 . Detach the front seat cushion cover.







7 . Detach the front seat cushion cover retaining hooks.







8 . Detach the front seat cushion cover retaining strap.







9 . Disconnect the front seat cushion heater pad electrical connector.
