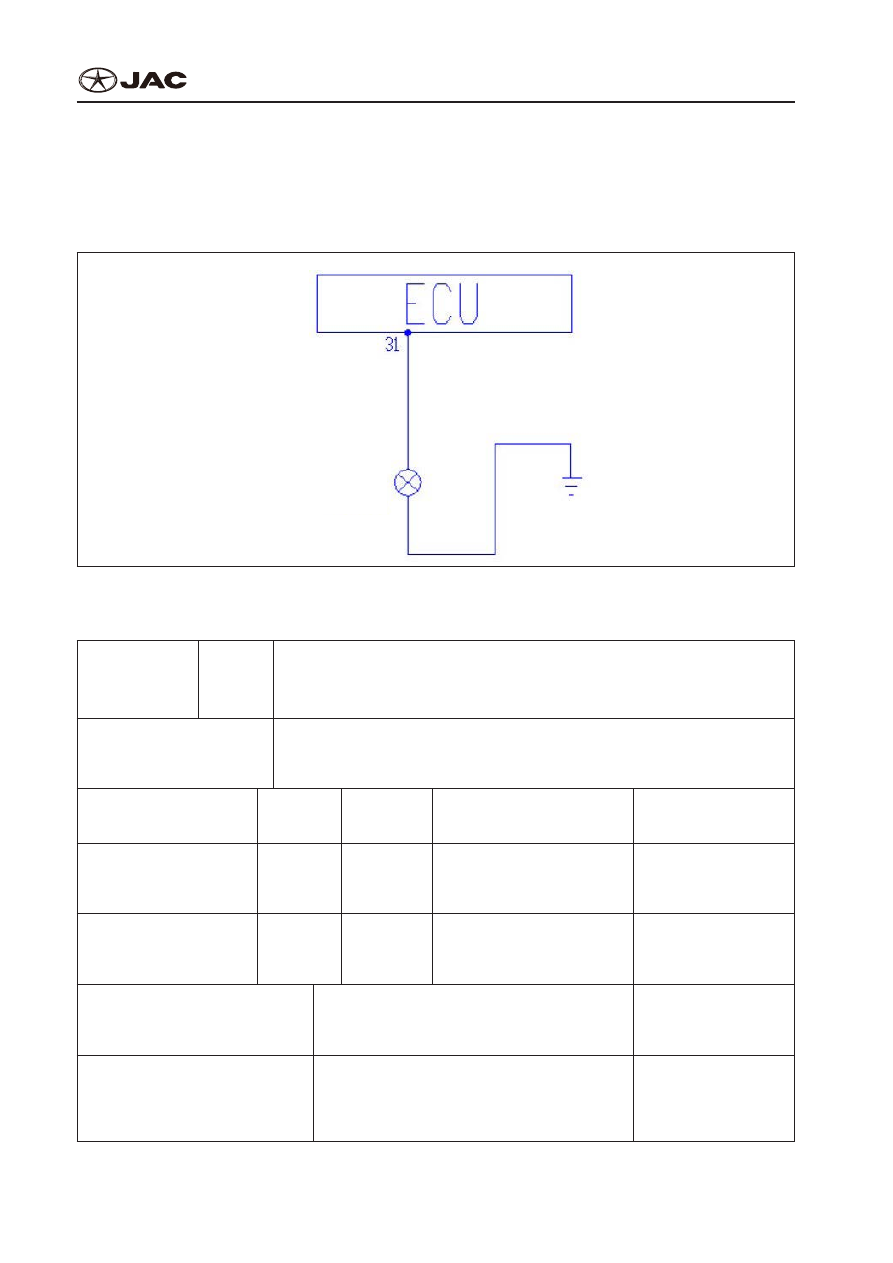

EMS-102 S5 Service manual S5 Инструкция по техобслуживанию Engine Control System Система Управления Двигателя DTC P0650 Trouble Indicator Light Световой Индикатор Неисправности DTC P0650 Illustration Иллюстрация Trouble indicator light Индикаторная лампа неисправностей Diagnosis Steps Этапы Диагностики Trouble Code: Код Неис- правности: P0650-1 P0650-1 The circuit of trouble indicator light is short circuited to the anode of power supply. На цепи светового индикатора неисправности произошло корот- кое замыкание на анод источника питания. Preparation of emergency control scheme: Подготовка аварийной схе- мы управления: ● The light cannot be turned on. ● Индикатор не включается. Wiring terminal: Монтажный зажим: MT20U MT20U System trouble indicator light Световой индикатор неис- правности системы Normal testing signal Нормальный прове- рочный сигнал Ignition switch: Замок зажигания: \ \ Refer to illustrations of electric appliance system Смотри рисунок системы электроприбора 12V 12V Indicator light driver: Привод светового индика- тора: 31 31 Refer to illustrations of electric appliance system Смотри рисунок системы электроприбора Off =12V On=0V Выкл = 12В, Вкл = 0В Judgment Conditions Условия оценки Possible Causes Возможные причины Countermeasure for Reference Контромеры для ин- формации Lasting time>2 seconds Длительность > 2 секунд 1) The circuit of wire harness J1-31 is short circuited to the anode of system power supply. 1) На цепь проводки J1-31 произошло корот- кое замыкание на анод источника питания системы. 1) Repair the wire harness. 1) Отремонтируйте проводку. |
