Water Temperature Gauge

This pointer shall stay between
C and H at the time of normal
running. When the pointer
reaches or goes beyond the
mark H (Red Line), the vehicle
shall be stopped immediately to
examine the level of the spare

Indicator

Charging Indicator (*)

The charging indicator will illu鄄
minate when the ignition switch
is turned to ON Position and go
off if the engine is running. The
indicator will stay on in case of
the faulty charging circuit.

Handbrake Indicator

This indicator will illuminate
when the handbrake has been
lifted up and the ignition switch
is position ON.

1 -25

Indicator

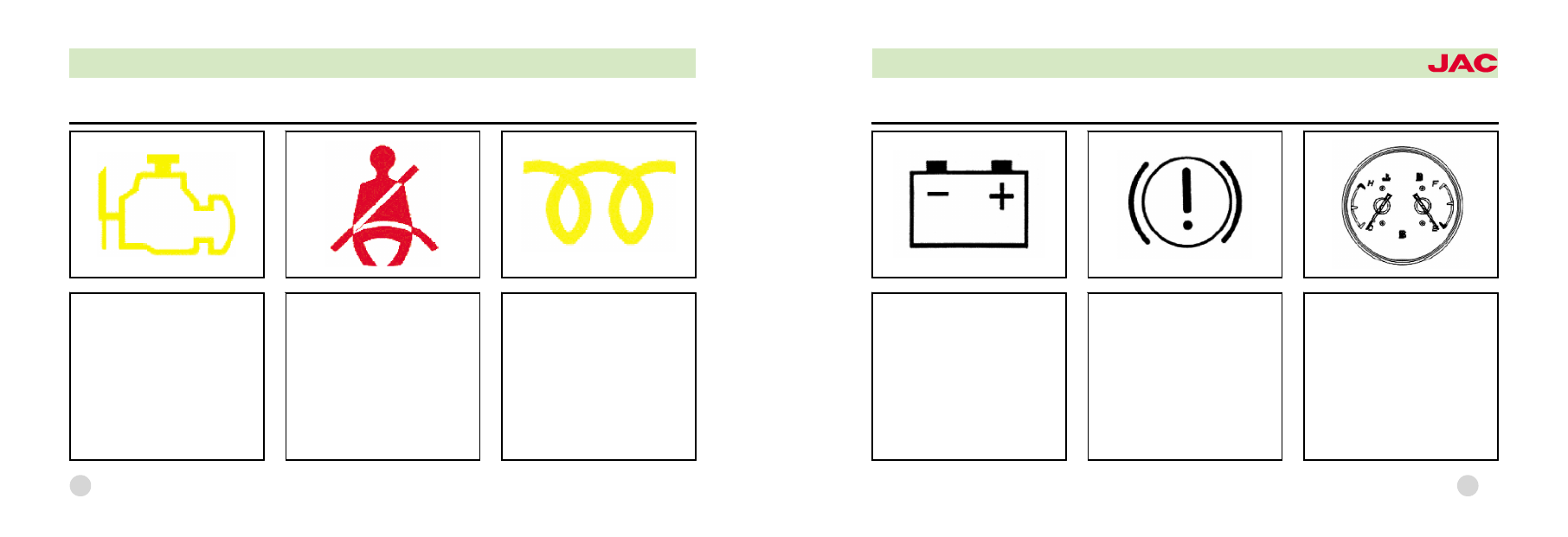

Engine Fault Indicator (*)

It is recommended to slowly drive
your vehicle to the nearest fran鄄
chised JAC service providers for
examining the engine's electric
circuit, oil circuit and intake mani鄄
fold if this indicator illuminates.

Seat Belt Indicator

This indicator will illuminate
when you fail to properly wear
your seat belt. It is recommend鄄
ed to wear it before each driving

Pre-heating Indicator

This indicator illuminates before
start and goes off while running
normally for a diesel engine.

1 -24

OWNER爷S MANUAL

pick-up

Fog Lamp Switch

The fog lamp switch can only be

enabled when the side lamps are

turned on. Rotating the switch again

can turn off these fog lamps. When

the side lamps are turned off, the

fog lamps will also go off (it is nor鄄

mal practice). Note: observe whet-

her rear fog lamps are switched on

during your absence. Do not turn on

fog lamps in clear days so as not to

interfere other drivers.

Switch

Windshield Wiper and Water
Jet Switch

Complete wiper blades can ensure
good visibility. The front wipers
and water washing device can
only work until the ignition switch is
turned to ON position. In case of
frost, the blades shall be examined
for possible freezing before oper鄄
ating the wipers initially.

Hazard Warning Switch

All direction lamps will flash when
this button is pressed regardless
of the direction indicator switch.
Press the button again to turn off
direction lamps. This button can
only be applied in case of acci鄄
dents.

1 -27

radiator reservoir and possible
leakages from joints between
spare reservoir and pipes.
Should nothing abnormal be i鄄
dentified, wait and contact the
nearest franchised JAC service
provider when the temperature
returns to acceptable range.

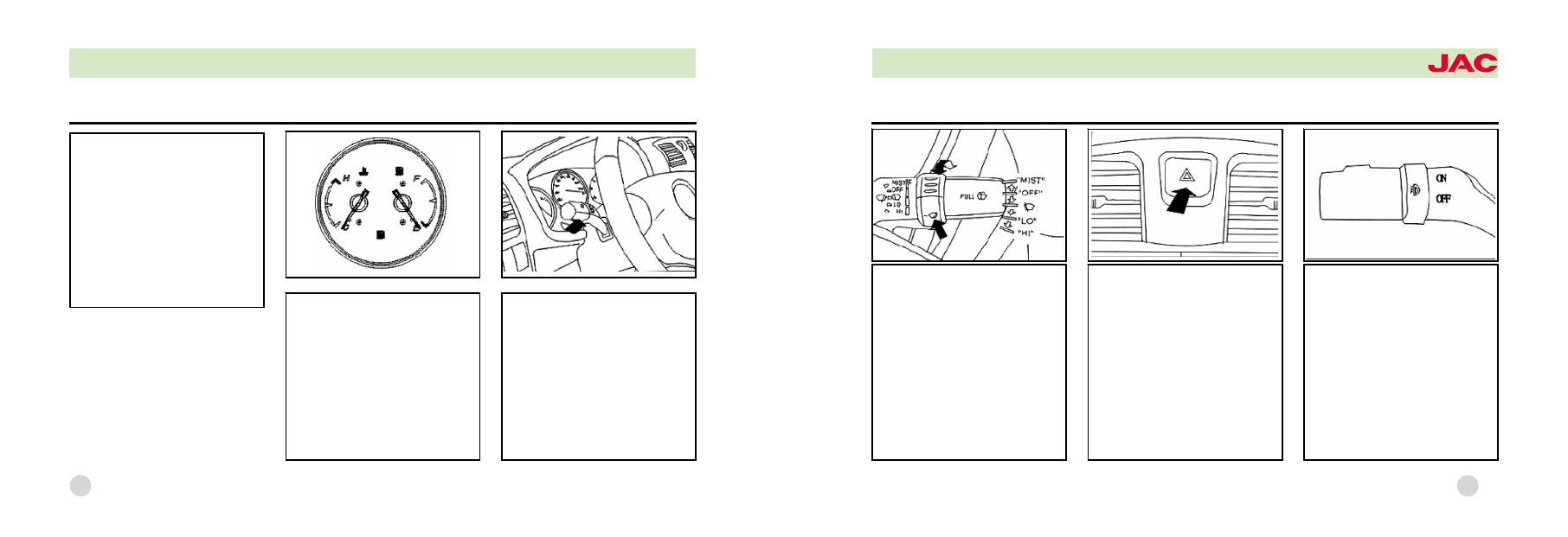

Indicator

Fuel Gauge

The pointer will indicate the tank
level when the ignition switch is
turned to ON Position, where "F"
means Full and "E" stands for
Empty.

Stalk Lamp Switch

To turn on outline marker lamps, tail
lamps, license lamp and instrument
cluster illumination lamps, rotate
this stalk switch anti-clockwise.
To turn on headlamps and other
lamps mentioned above, rotate
this stalk switch anti -clockwise
to its end.

Switch

1 -26

OWNER爷S MANUAL

pick-up

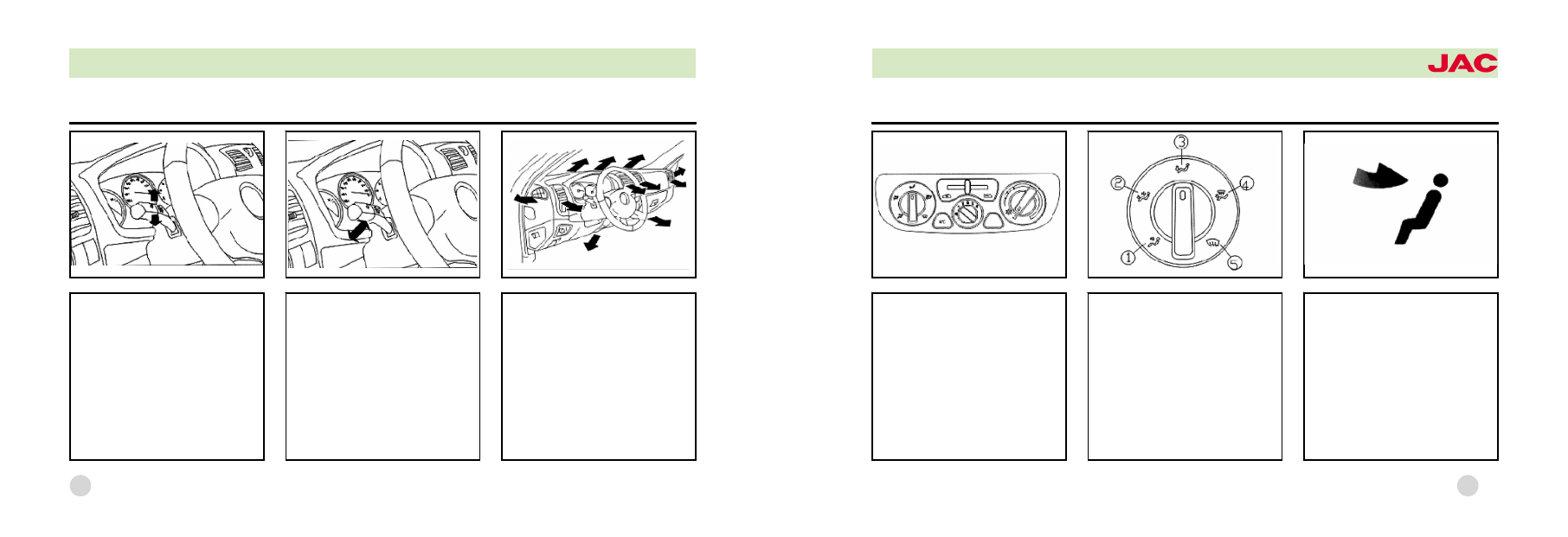

Air Conditioner

AC/Defrost Control Panel

Heater, defrosting and air condi鄄
tioning.

Vent Selector Switch

This switch is designed to regu鄄
late air flow from heater, de鄄
froster and air conditioner.
淤 Horizontal Vent
于 Horizontal and Bottom Vent
盂 Bottom Vent
榆 Bottom and Defrost Vent
虞 Defrost

Vent Selector Switch

When the switch is positioned at
Horizontal Vent:
The air flow will be regulated
before being discharged from
upper vents which is used for
full occupants.

1 -29

Turn-Signal and Lever Switch

Turn Signal

Move the lever switch to the de鄄
sired direction and both the di鄄
rection indicator and lamps will
flash. When the steering wheel
returns to its original position, the
lever switch will return to its neu鄄
tral position.

Lever Switch

Repeat to operate the lever
switch to give an overtaking sig鄄
nal. In this case the headlamps
can flash in daylight and changes
between dipped and main beams
at night.

Ventilation

The central vent is provided at
the center of the instrument panel
and side vents are provided at
both ends of the same. The air
flow can be regulated by moving
hand wheels located up, down,
left and right.

Air Conditioner

1 -28

OWNER爷S MANUAL

pick-up

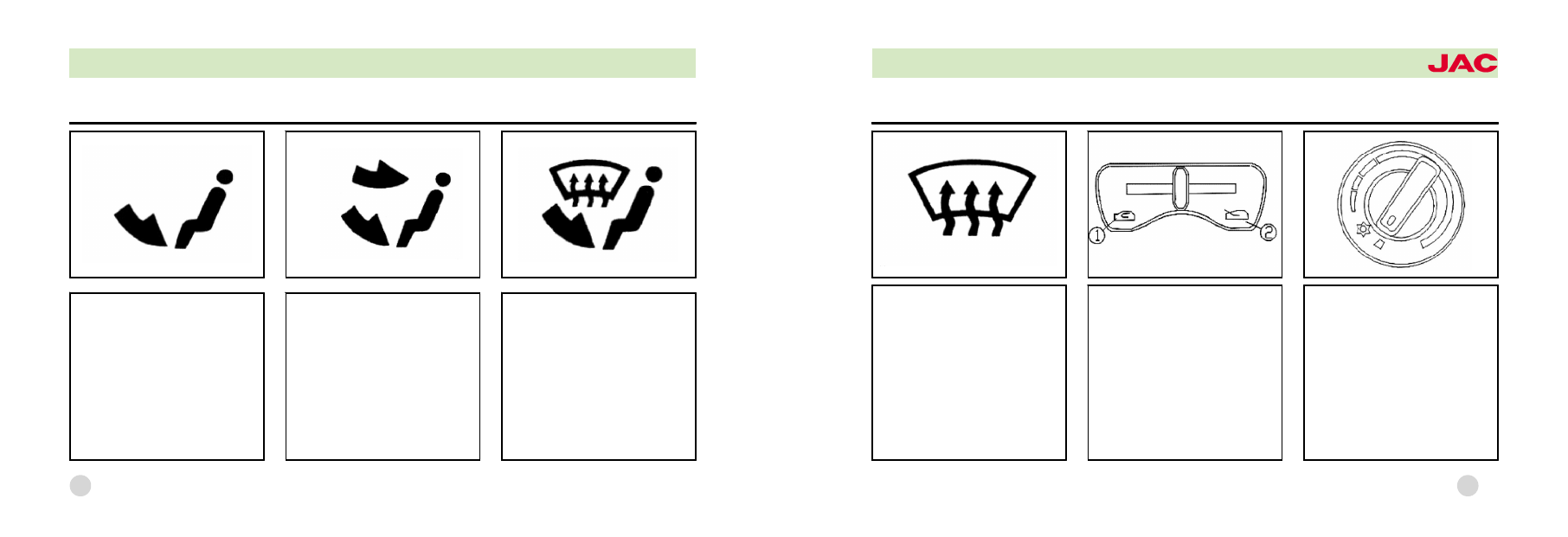

Air Conditioner

Vent Selector Switch

It will regulate and blow air out
from front defrost vents only and
a little amount of air comes out
from side defrosting vents,
which applies to serious cases
troubled by fog and frost.

Air Intake Selection Lever

You can move the intake selec鄄
tion lever to the right or left posi鄄
tion in controlling the intake air:
The quality of recirculated air
may be affected adversely for
long -time operation. Fresh air
must be introduced to improve
air quality.

Cold/Hot Air Rotary Switch

This switch is provided to control
the discharged air temperature.
When the switch is positioned on
COLD, it produces cool recircu鄄
lated air, whereas, hot air is
available when the switch is
turned to Hot position.

1 -31

Air Conditioner

Vent Selector Switch

When the switch is positioned at
Bottom Vent:
Air will be discharged from bot鄄
tom vents.

Vent Selector Switch

When the switch is positioned at
Horizontal and Bottom Vent:
Air can be discharged from both
up and bottom vents.

Vent Selector Switch

When the switch is positioned at
Bottom and Defrost Vent:
Air flow can be discharged from
bottom vents and a little amount
of air will be blown out from front
and side defrosting vents.

1 -30
