76

EuroStar

CURSOR

430

ЭЛЕКТРИЧЕСКИЕ

СХЕМЫ

IV.23

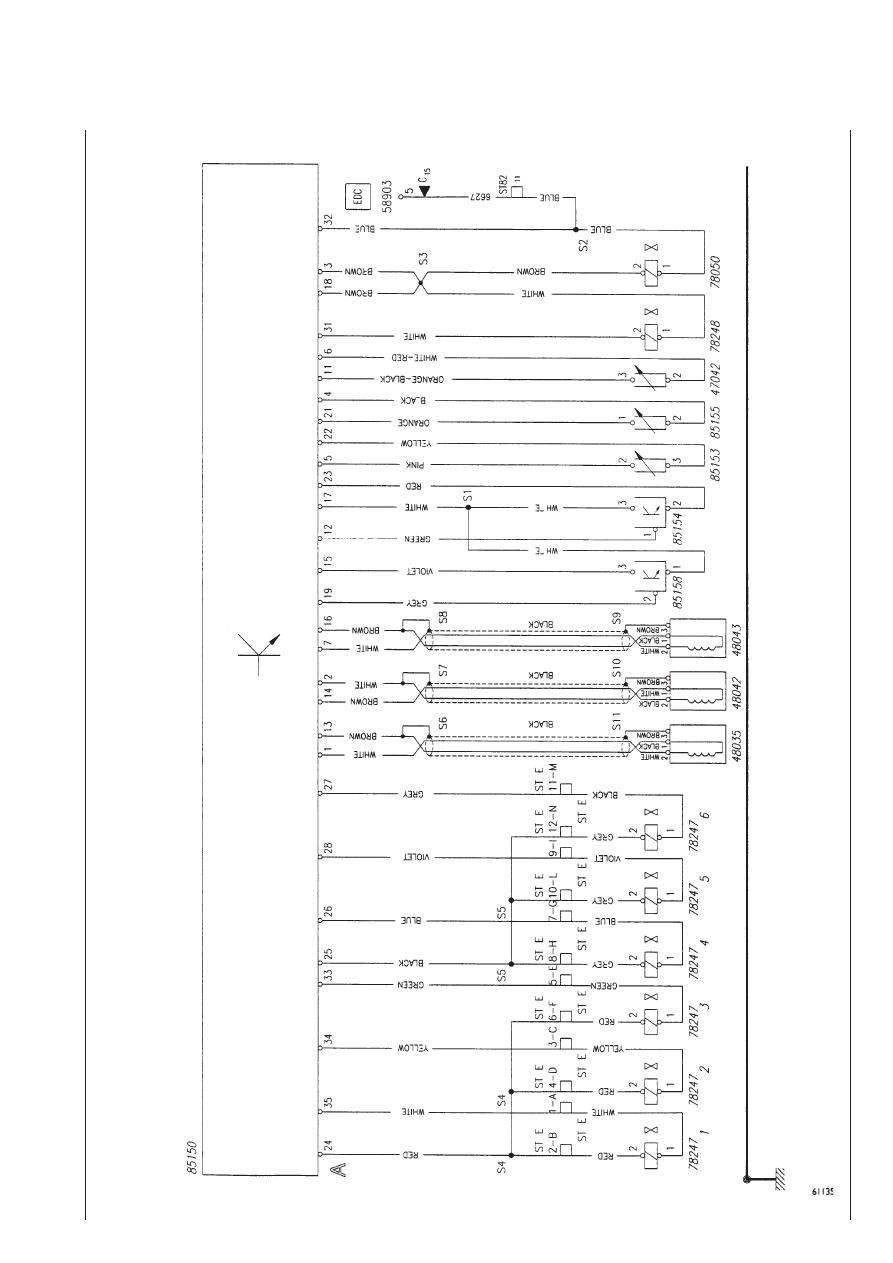

Схема

№20:

Электронная

тормозная

система

EBS

∆ = УСТРАНЕНО

O = МЕСТО ПОДКЛЮЧЕНИЯ МАССЫ ЗАДНИХ ФОНАРЕЙ В КОРПУСЕ БЛОКА УПРАВЛЕНИЯ

* = ТОЛЬКО ДЛЯ ГРУЗОВИКОВ

** = – ТОЛЬКО ДЛЯ АВТОМОБИЛЕЙ С КОЛЕСНОЙ ФОРМУЛОЙ 6

× 2

A

ИЗНОС ТОРМОЗНЫХ НАКЛАДОК ТОРМОЗОВ ТРЕТЬЕЙ ОСИ

B

ИЗНОС ТОРМОЗНЫХ НАКЛАДОК ТОРМОЗОВ ДВУХОСНЫХ АВТОМОБИЛЕЙ

ЕСЛИ РАЗЪЕМ «XI» НЕ СОЕДИНЕН, КОРОТКОЕ ЗАМЫКАНИЕ НА КОНТАКТ 12 E 18

76

IV.24

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ

EuroStar CURSOR 430

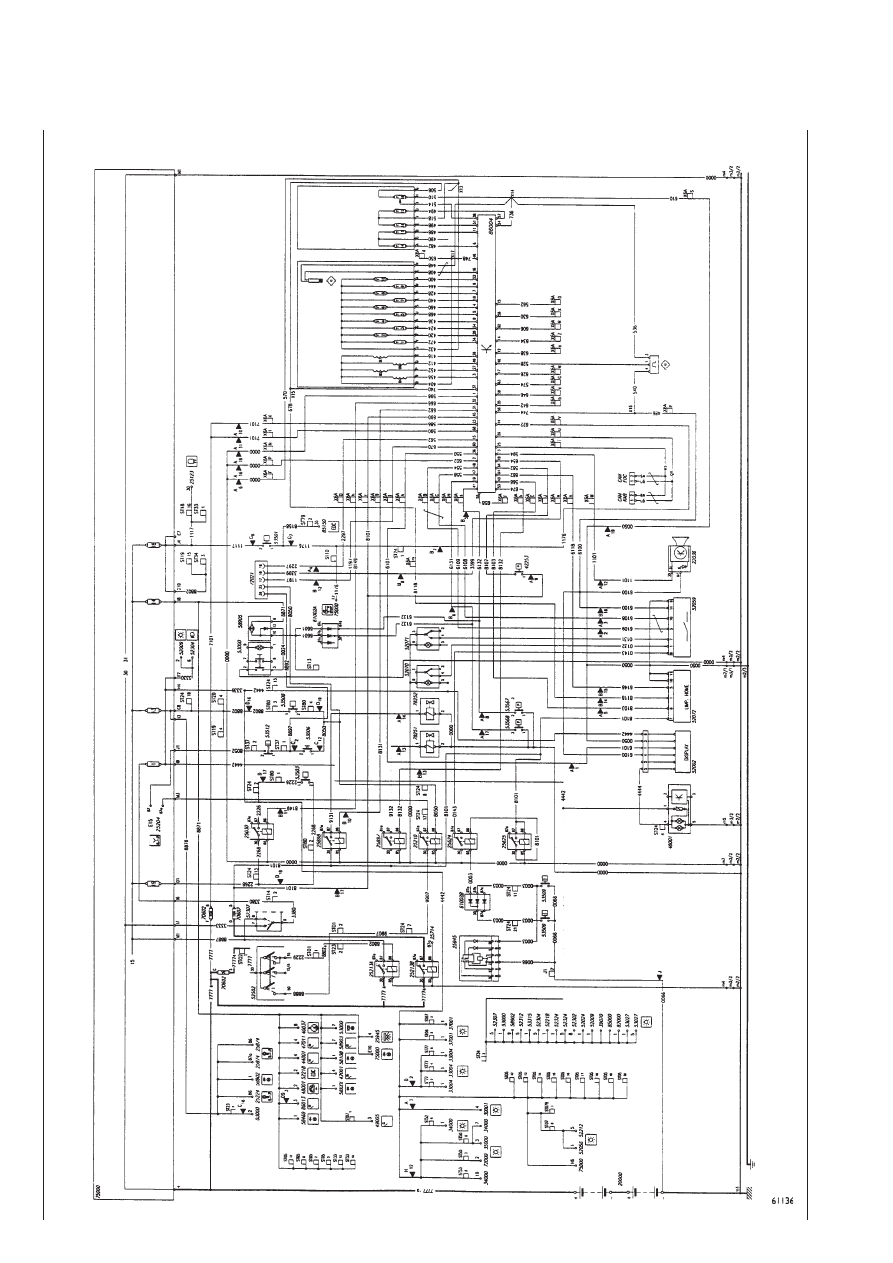

Схема №21: Электронный блок управления дизельным двигателем EDC

76

EuroStar CURSOR 430

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ

IV.25

Схема №22: EDC (Разъем A)

76

IV.26

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ

EuroStar CURSOR 430

Схема №23: Автомобили, оборудованные/не оборудованные коробкой отбора мощности и линией CAN
