ЭЛЕКТРООБОРУДОВАНИЕ/ЭЛЕКТРОНИКА

ОБЩИЕ СВЕДЕНИЯ

II.99

Обозначение

Цвет

разъема

Назначение

1

Автономный оборев

2

Автономный оборев

3

Автономный оборев

4

Автономный оборев

5

Автономный оборев

6

Автономный оборев

7

Автономный оборев

8

Автономный оборев

9

Автономный оборев

H

10

Голбой

Автономный оборев

11

Автономный оборев

12

—

13

—

14

—

15

—

16

—

17

—

18

—

19

—

J

—

Коричневый Трба топливноо фильтра

K

—

Коричневый Обореватель топливноо фильтра

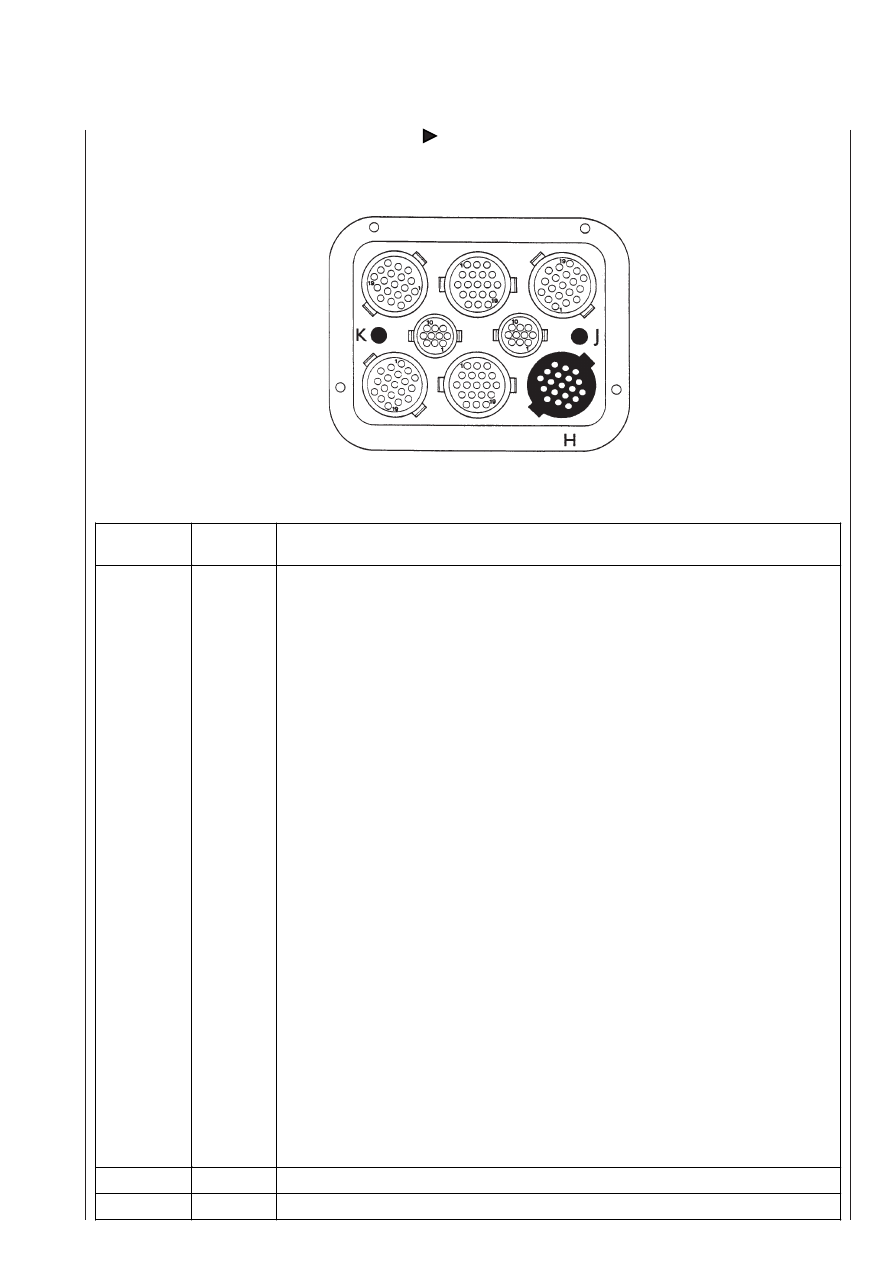

Настенный разъем в задней части кабины H — J — K (

)

76

II.100

ОБЩИЕ СВЕДЕНИЯ

ЭЛЕКТРООБОРУДОВАНИЕ/ЭЛЕКТРОНИКА

Код кабельного разъема (ST)

ST 01

Разъем замка зажигания 15/50

ST 02

Разъем замка зажигания 15А/30

ST 03

Разъем устройства ограничения скорости

ST 04

Разъем электроплитки/холодильника

ST 05

Разъем для вспомогательных устройств 1

ST 06

Разъем устройств в верхней части левого сиденья (21,1,1)

ST 07

Разъем устройств в верхней части правого сиденья (17,3,2,1,1,1)

ST 08

Разъем двери водителя

ST 09

Разъем двери пассажира

ST 10

Разъем тормоза прицепа

ST 11

Разъем устанавливаемого по заказу пробуксовочного регулятора ASR 2091

ST 12

Разъем ABS/ASR (21,3)

ST 13

Разъем системы климатNконтроль

ST 14

Средства для подключения дневного освещения (в соответствии с законодательством Норвегии)

ST 15

Разъем для оборудования на крыше

ST 16

Разъем датчиков выравнивания рамы

ST 17

Разъем устройства ограничения скорости

ST 18

Разъем питания S.A.M.T.

ST 19

Разъем для вспомогательного автономного отопителя

ST 20

Разъем для вспомогательной системы климатNконтроль

ST 21

Разъем подогреваемого сиденья водителя

ST 22

Разъем сиденья пассажира

ST 23

Разъем выключателя массы аккумулятора

ST 24

Разъем для коробки передач EUROTRONIC

ST 25

Разъем для EDC

ST 26

Разъем отрицательной цепи EDC

ST 27

Разъем положительной цепи EDC

ST 28

Разъем центрального проблескового маячка

ST 29

Разъем центрального проблескового маячка с правой стороны кронштейна

ST 30

Разъем центрального проблескового маячка с левой стороны кронштейна

ST 31

Разъем для оборудования на крыше

ST 32

Разъем дополнительного подъемного моста + выравнивание рамы

ST 33

Разъем для вспомогательных устройств II

ST 34

Разъем спидометра

ST 35

Разъем системы климатNконтроль

ST 36

Разъем дополнительного подъемного моста с пневматической подвеской и гидравлическим приводом рулевого
управления

ST 37

Разъем опускания кабины и стояночного тормоза

ST 38

Разъем тормозаNзамедлителя и тормоза прицепа с EDC

ST 39

Соединение модуля EDCO AVS с ABS/ASR

ST 40

Соединение замедлителя Telma или замедлителя EF с AVS

ST 41

Соединение положительной цепи с AVS

ST 42

Соединение точки объединения AVS

ST 43

Соединение точки объединения AVS

ST 44

Соединение для диагностики AVS

ST 45

Соединение для диагностики SAMT

ST 46

Соединение моторного тормоза с ABS/ASR с SAMT

ST 47

Соединение для аварийного выключателя TMP на верхнем блоке приборов

ST 48

Разъем для омывателя фар с форсункой

ST 49

Разъем дополнительного моста с гидравлическим приводом рулевого управления

76

ЭЛЕКТРООБОРУДОВАНИЕ/ЭЛЕКТРОНИКА

ОБЩИЕ СВЕДЕНИЯ

II.101

ST 50

Разъем в распределительной коробке (7Nконтактный разъем)

ST 51

Разъем в распределительной коробке (дополнительный 7Nконтактный разъем)

ST 52

Разъем в распределительной коробке задних левых фонарей

ST 53

Разъем в распределительной коробке задних правых фонарей

ST 54

Разъем датчиков износа фрикционных накладок

ST 55

Разъем датчика блокировки дифференциала

ST 56

Разъем датчика присутствия воды в топливном фильтре

ST 57

Разъем очистителя ветрового стекла

ST 58

Разъем корректора левой фары

ST 59

Разъем электродвигателя корректора левой фары

ST 60

Разъем корректора правой фары

ST 61

Разъем электродвигателя корректора правой фары

ST 62

Разъем тормоза прицепа с моторным тормозом

ST 63

Разъем электронных схем главного аварийного выключателя в выключателе массы аккумулятора

ST 64

Разъем внешнего блока управления (15Nконтактный разъем)

ST 65

Разъем электромагнитной муфты системы кондиционирования воздуха

ST 66

Разъем главного аварийного выключателя в выключателе массы аккумулятора с TMP

ST 67

Разъем боковых фонарей

ST 68

Разъем для подъемного моста Nummek

ST 69
ST 70

Разъем переднего межколесного дифференциала

ST 71

Разъем датчика блокировки заднего межосевого дифференциала

ST 72

Разъем датчика блокировки среднего межосевого дифференциала

ST 73

Разъем для переднего N заднего поискового прожектора

ST 74

Разъем электромагнитного клапана быстрого сброса давления

ST 75

Разъем двигателя FROM 8280

ST 76

Разъем датчика воздушного фильтра двигателя 8280

ST 77

Разъем правых боковых фонарей

ST 78

Разъем левых боковых фонарей

ST 79

Разъем для двигателя в передней части кабины

ST 80

Разъем на коробке передач

ST 81
ST 82

Соединение компонентов на двигателе

ST 83
ST 84
ST 85
ST 86
ST 87
ST 88
ST 89
ST 90

Соединение точки объединения ECAS

ST 91

Соединение LIMPNHOME SAMT

ST 92

Соединение для проверки системы запуска двигателя снаружи

ST 93

Соединение для выключения замедлителя или ABS

ST 94

Соединение для действующего отбора мощности

ST 95
ST 96
ST 97
ST 98

76

ЭЛЕКТРООБОРУДОВАНИЕ/ЭЛЕКТРОНИКА

СПЕЦИАЛЬНЫЕ ЦЕПИ

III.1

СПЕЦИАЛЬНЫЕ ЭЛЕКТРИЧЕСКИЕ ЦЕПИ

Стр.

ABS/EBS

ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ3
КОМПОНЕНТЫ

4

APU (БЛОК ОБРАБОТКИ ВОЗДУХА)

4

СИСТЕМА ASR (ПРОТИВОБУКСОВОЧНЫЙ РЕГУЛЯТОР)

7

EBL (ЭЛЕКТРОННЫЙ ОГРАНИЧИТЕЛЬ ТОРМОЗНОГО УСИЛИЯ)

7

СИСТЕМА ABS (АНТИБЛОКИРОВОЧНАЯ СИСТЕМА ТОРМОЗОВ)

7

НАЗНАЧЕНИЕ КОНТАКТОВ БЛОКА УПРАВЛЕНИЯ ABS

11

EBS (ЭЛЕКТРОННАЯ ТОРМОЗНАЯ СИСТЕМА)

12

ОСНОВНЫЕ КОМПОНЕНТЫ СИСТЕМЫ EBS. ДУПЛЕКСНЫЙ
РАСПРЕДЕЛИТЕЛЬ С ЭЛЕКТРИЧЕСКИМ ПРЕОБРАЗОВАТЕЛЕМ

16

ПРОПОРЦИОНАЛЬНЫЙ КЛАПАН УПРАВЛЕНИЯ ПЕРЕДНЕГО МОСТА

19

ЭЛЕКТРОМАГНИТНЫЕ КЛАПАНЫ ABS ПЕРЕДНЕГО МОСТА

22

ЭЛЕКТРОПНЕВМАТИЧЕСКИЙ МОДУЛЯТОР ЗАДНЕГО МОСТА

25

СЕРВОРАСПРЕДЕЛИТЕЛЬ УПРАВЛЕНИЯ ТОРМОЖЕНИЯ ПРИЦЕПА

28

ДИАГНОСТИКА

35

ДИАГНОСТИКА ПРИ ПОМОЩИ MODUS

35

ДИАГНОСТИКА ПРИ ПОМОЩИ UNITESTER

35

ДИАГНОСТИКА ПРИ ПОМОЩИ IWT
(ТЕСТЕР ЭЛЕКТРООБОРУДОВАНИЯ IVECO)

36

РЕМОНТНЫЕ ОПЕРАЦИИ

37

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

37

EDC MS6.2

ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ55
БЛОК УПРАВЛЕНИЯ EDC

57

РАСПОЛОЖЕНИЕ И ИДЕНТИФИКАЦИЯ КОМПОНЕНТОВ
СИСТЕМЫ EDC MS6.2

59

КОМПОНЕНТЫ

61

ДАТЧИК ДАВЛЕНИЯ61
ДАТЧИК ТЕМПЕРАТУРЫ ТОПЛИВА

62

ДАТЧИК ДАВЛЕНИЯ НАДДУВА

64

ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

65

ДАТЧИК ТЕМПЕРАТУРЫ ВОЗДУХА В КОЛЛЕКТОРЕ

66

ДИАГНОСТИКА

67

ПОДКЛЮЧЕНИЕ К БЛОКУ УПРАВЛЕНИЯ EDC ЭЛЕКТРОПРОВОДКИ
ДВИГАТЕЛЯ (А) И КАБИНЫ/РАМЫ (В)

67

ПРОЦЕДУРА ПОИСКА/ИДЕНТИФИКАЦИИ НЕИСПРАВНОСТЕЙ

68

МОТОРНЫЙ ТОРМОЗ

70

ECAS

ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ73
РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ В КАБИНЕ АВТОМОБИЛЕЙ
EUROTECHBEUROSTAR

73

ЭЛЕКТРИЧЕСКИЕ ПРОВОДА В АВТОМОБИЛЕ

78

ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ ECAS (ECU)

79
