76

ЭЛЕКТРООБОРУДОВАНИЕ/ЭЛЕКТРОНИКА

ОБЩИЕ СВЕДЕНИЯ

II.79

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ  ПЕРЕКЛЮЧЕНИЙ

0. СТОП — I. РАБОТА — II. ЗАПУСК

ОБЩИЙ ВИД С СООТВЕТСТВУЮЩИМИ РАЗЪЕМАМИ И СХЕМОЙ ПОВОРОТА КЛЮЧА В ЗАМКЕ ЗАЖИГАНИЯ

Положение

То на

онтатах

Цепь под напряжением

Контат

Назначение

Цветовой

од абеля

0

30

—

30

Питание

7777

30-15

Вспомоательные стройства

15

Вспомоательные стройства

8802

I

30-15/A

Потребители

15/A

Питание онтатора за
ислючением неоторых
потребителей при запсе

8850

30-15

Вспомоательные стройства

II

30-50

Запс

50

Запс

9907

76

II.80

ОБЩИЕ СВЕДЕНИЯ

ЭЛЕКТРООБОРУДОВАНИЕ/ЭЛЕКТРОНИКА

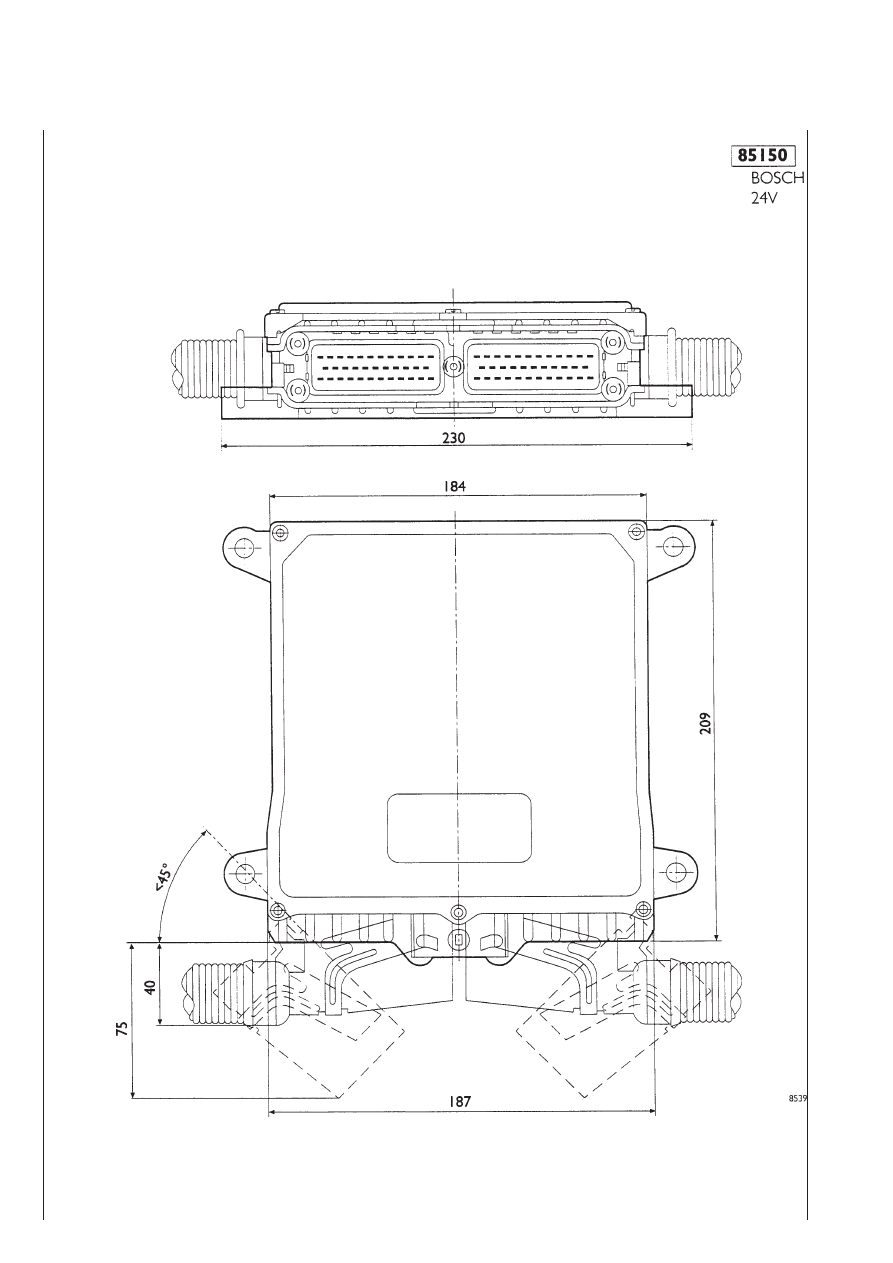

Электронный блок управления двигателем (ECU)

Технические данные
Поставщик
Номинальное напряжение

ВИД СПЕРЕДИ И СВЕРХУ

76

ЭЛЕКТРООБОРУДОВАНИЕ/ЭЛЕКТРОНИКА

ОБЩИЕ СВЕДЕНИЯ

II.81

Контат

Цветовой од

абеля

Назначение на разъеме А

1

—

Датчи частоты вращения дви

2

—

Датчи частоты вращения дви

3

—

Элетрома правления тормозом

4

—

Датчи температ ры возд ха т рбона

5

—

Датчи температ ры охлаждающей жидости для EDC

6

—

Датчи температ ры топлива

7

—

Датчи частоты вращения т рбона

8

—

Резерв

9

—

Резерв

10

—

Резерв

11

—

Датчи температ ры топлива

12

—

Датчи давления возд ха т рбона

13

—

Датчи частоты вращения дви

14

—

Датчи частоты вращения дви

15

—

Датчи давления возд ха в первичной амере т рбины для EDC

16

—

Датчи частоты вращения т рбона

17

—

Датчи давления возд ха в т рбона ха в

первичной амере т рбины для EDC (общий)

18

—

Элетрома правления  рбины

19

—

Датчи давления возд ха в первичной амере т рбины для EDC

20

—

Резерв

21

—

Датчи температ ры возд ха т рбона

22

—

Датчи температ ры охлаждающей жидости для EDC

23

—

Датчи давления возд ха т рбона

24

—

Элетрома

25

—

Элетрома

26

—

Элетрома

27

—

Элетрома

28

—

Элетрома

29

—

Резерв

30

—

Резерв

31

—

Элетрома правления  рбины

32

—

Элетрома правления тормозами,  онтат  11 разъема

ST82 (для приборной панели)

33

—

Элетрома

34

—

Вентилятор обо

35

—

Вентилятор обо

76

II.82

ОБЩИЕ СВЕДЕНИЯ

ЭЛЕКТРООБОРУДОВАНИЕ/ЭЛЕКТРОНИКА

Контат

Цветовой од

абеля

Назначение на разъеме В

1

0150

Обратная связь омпонентов с блоом правления EDC

2

0150

Обратная связь омпонентов с блоом правления EDC

3

7155

Питание блоа правления MS6 от лавноо реле

4

7155

Питание блоа правления MS6 от лавноо реле

5

5584

Кабель датчиа частоты вращения двиателя (n=1/1 дианостиа и элетронный датчи
частоты вращения двиателя)

6

6150

Вылючатель стройства провери системы EDC

7

8152

Интерфейс связи блоа правления EDC с остальными элетронными системами (MPS)

8

0019

Синал торможения двиателя, влючаемый стройством перелючения передач
полавтоматичесой трансмиссии

9

5198

30-онтатный разъем для элетричесоо подлючения внешнео дианостичесоо
обордования

10

0096

Контрольная лампа фисации абины в рабочем положении с массой после диода

11

GN/VE

К онтат 1 разъема линий CAN

12

WS/B1

К онтат 2 разъема линий CAN

13

2298

Дианостичесая линия «К» блоа правления «MS6»

14

—

—

15

8150

Питание EDC

16

5158

Питание датчиа педали аселератора для EDC

17

0159

Синал отлючения стройства ораничения сорости при влюченной нейтральной
передаче

18

5553

Контрольная лампа прорева

19

—

—

20

8160

Датчи на сцеплении для EDC

21

8155

Датчи синала системы риз-онтроль для EDC

22

7172

Вылючатель RSU

23

5157

Датчи педали аселератора для EDC

24

1198

Дианостичесая линия «L» блоа правления «MS6»

25

0158

Датчи нарзи на аселератор для EDC

26

8153

Синал от первичноо вылючателя стоп-синалов для EDC

27

0155

Масса лавноо реле для EDC MS6

28

0169

Бло с четырьмя реостатами для системы эономии мощности и отбора мощности

29

5155

Импльсный синал сорости для EDC (тахораф В7)

30

8151

Интерфейс связи блоа правления EDC с остальными элетронными системами (PBM)

31

8158

Синал от вторичноо вылючателя стоп-синалов для EDC

32

8157

Синал перелючателя величения сорости системы риз-онтроль для EDC

33

8154

Синал перелючателя отлючения системы риз-онтроль для EDC

34

8156

Синал перелючателя меньшения сорости системы риз-онтроль для EDC

35

0157

Масса на педали аселератора для блоа правления MS6
