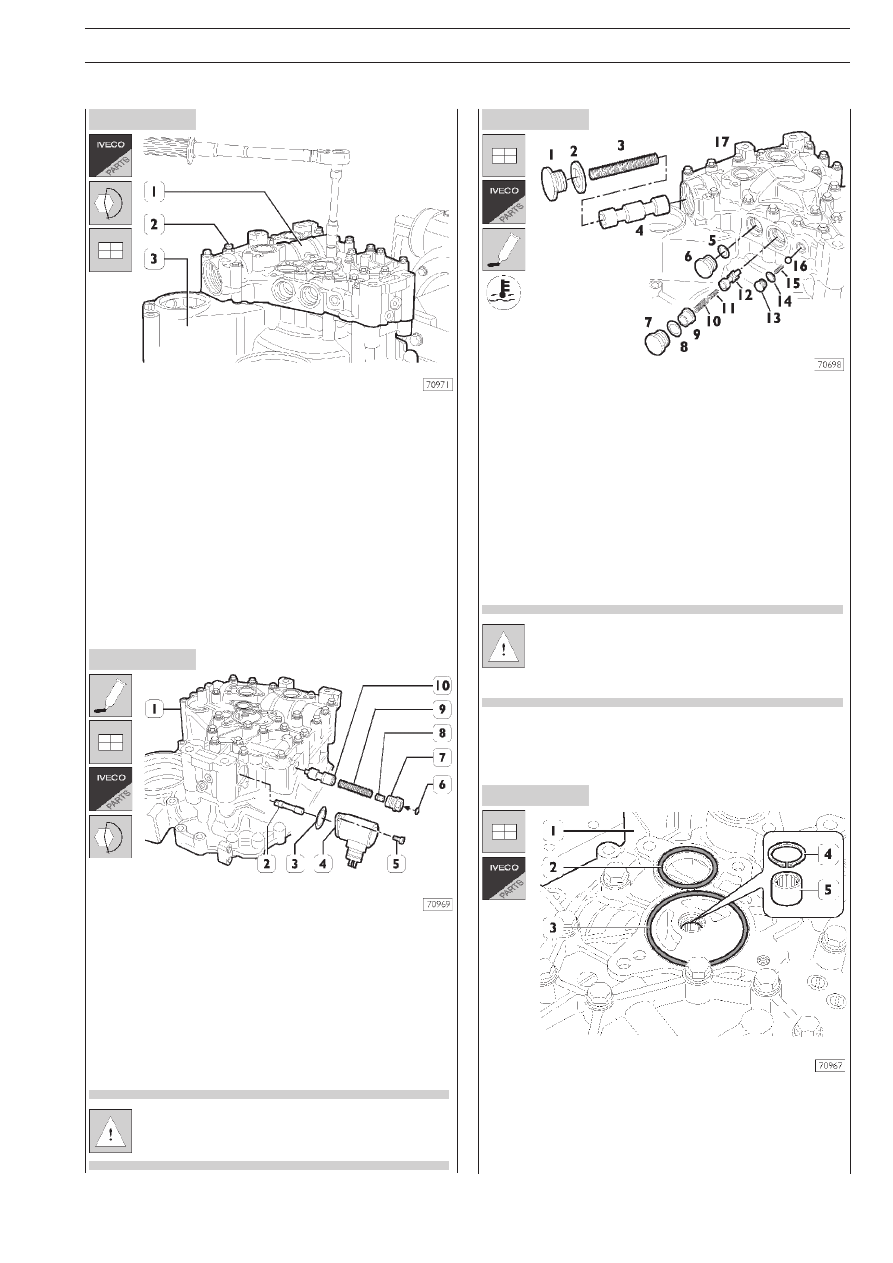

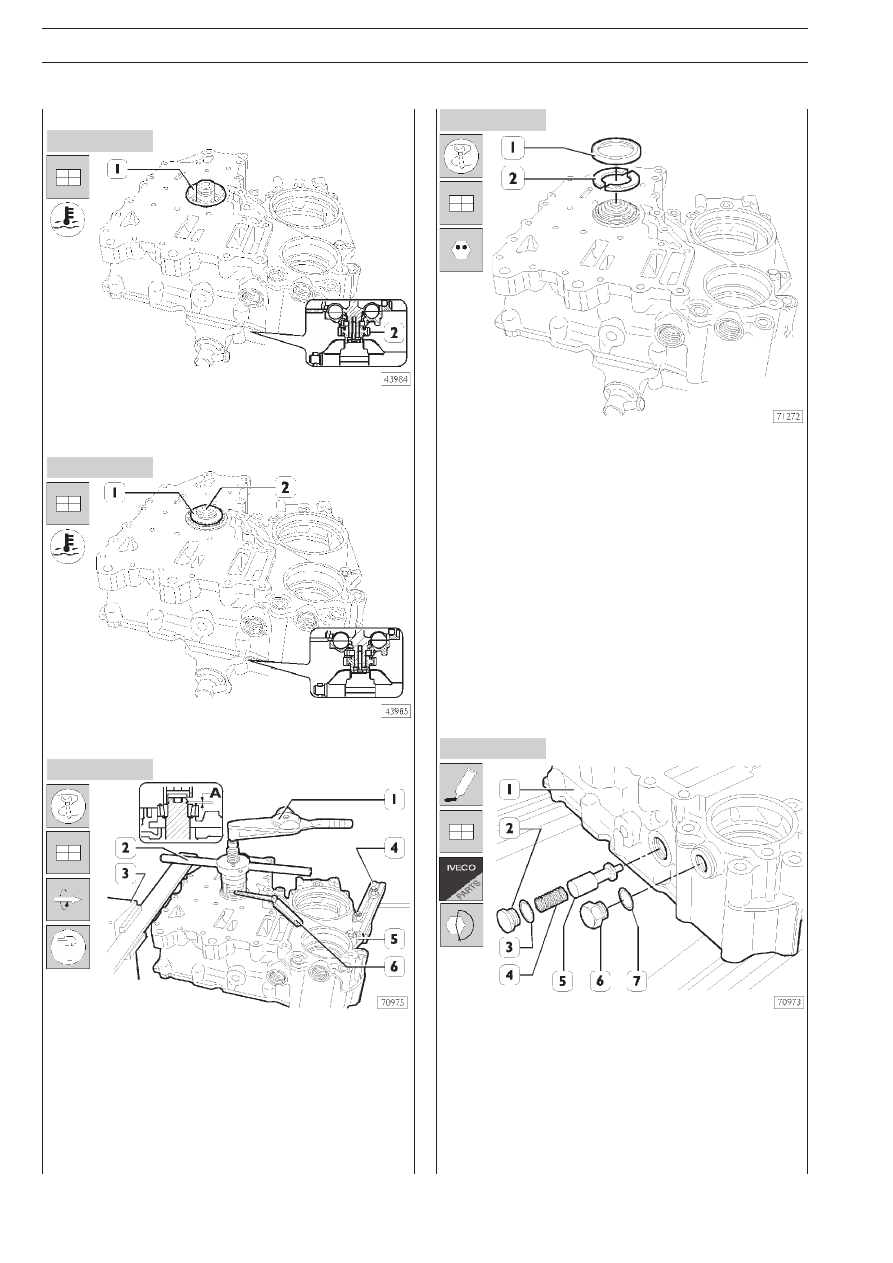

ГИДРАВЛИЧЕСКИЙ ТОРМОЗЗАМЕДЛИТЕЛЬ ZF
E
URO
T
RAKKER
C
URSOR
13
Рисунок 35
Рисунок 36
Рисунок 37
Сборка гидравлического тормозазамедлителя
Нагрейте станки гнезда в статоре (4) до температуры при
близительно 80 °C. С помощью оправки 99374093 (2) и
рукоятки 99370007 (1) установите наружное кольцо (3) ко
нического роликового подшипника.
Установите на вал (1) ротора новые разрезные стопорные
кольца (2 и 3).
Тормоз замедлитель без клапана снижения
тормозного усилия

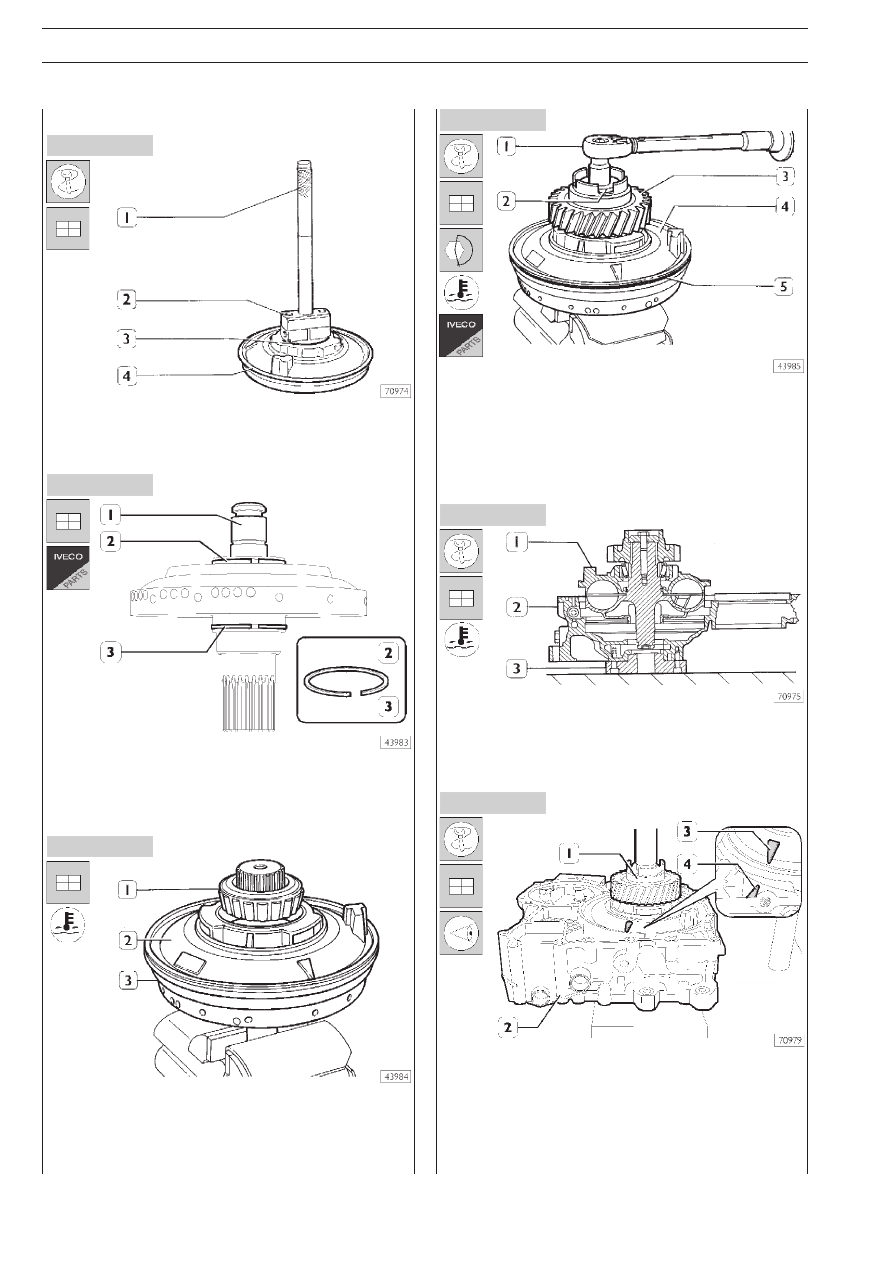

Зажмите ротор (3) в тисках, как это показано на рисунке.
Установите статор (2).
Нагрейте внутреннее кольцо подшипника (1) до температу
ры около 100°C и напрессуйте на его посадочное место.
Нагрейте шестерню (3) до температуры около 85 °C и на
прессуйте ее на вал ротора (4). Установите шайбу (2) и пред
варительно затяните фиксирующий болт. После того как шес
терня остынет, затяните фиксирующий болт с предписанным
крутящим моментом с помощью динамометрического ключа
(1). Установите новый сальник (5) на статор (4).
Рисунок 40
Рисунок 39
Рисунок 38

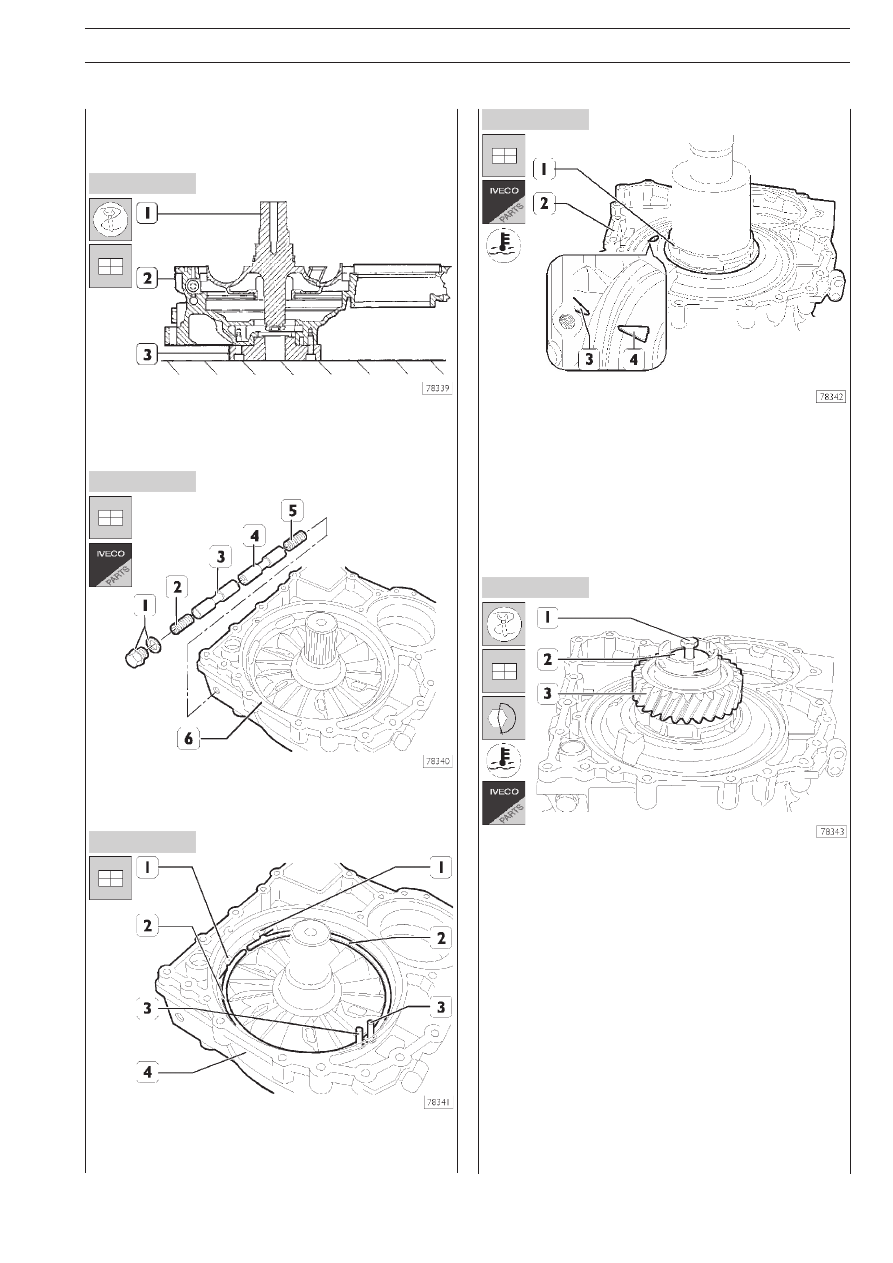

Установите центрирующую пластину 99370048 вала ротора в
передний полукартер (2). Нагрейте полукартер (2) до темпе
ратуры 90100°C и расположите узел роторстатор в сборе
(1) в переднем полукартере (2), как это указано на рисунке.
С помощью пресса запрессуйте узел роторстатор в сборе
(1) в передний полукартер (2) до упора, чтобы стрелки (3 и
4) были совмещены. Допускается несовпадение стрелок на
1 мм. Для того чтобы обеспечить надежную посадку, удер
живайте узел (1) под воздействием пресса в течение 5 ми
нут. Снимите центрирующую пластину (3, рис. 39).
Испр. — апрель 2002 г.
