Изузу Трупер. Выключатель света фар

10.5.9. Выключатель света фар

ОБЩИЕ СВЕДЕНИЯ

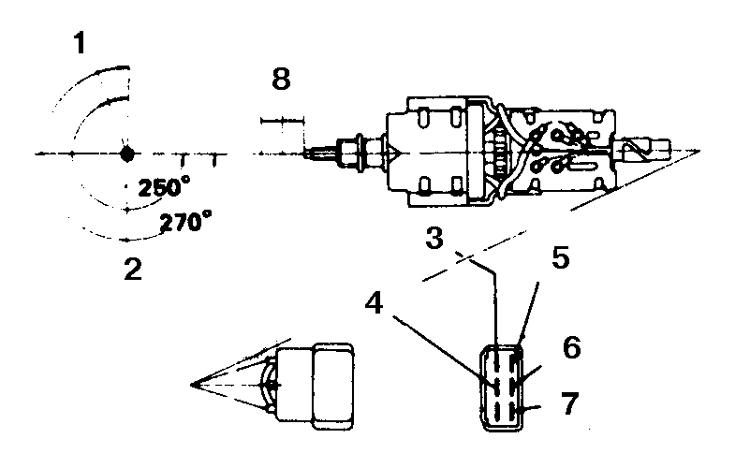

Выключатель света фар на автомобилях Trooper/ Bighorn

10.5.9 Выключатель света фар Исузу Трупер 1989-1995

1 – тусклый свет (максимальное сопротивление)
2 – яркий свет (минимальное сопротивление)
3 – блок предохранителей (провод зелено-белый, 0,85 мм²)
4 – термобиметаллический размыкатель (провод красный, 1,25 мм²)

5 – лампы габаритных фонарей, боковых повторителей поворота (провод зелено-красный, 0,85 мм²)
6 – переключатель регулятора яркости (провод красно-белый, 1,25 мм²)
7 – лампы щитка прибров (провод зелено-красный, 0,85 мм²)
8 – положения выключателя, положение "выключено"

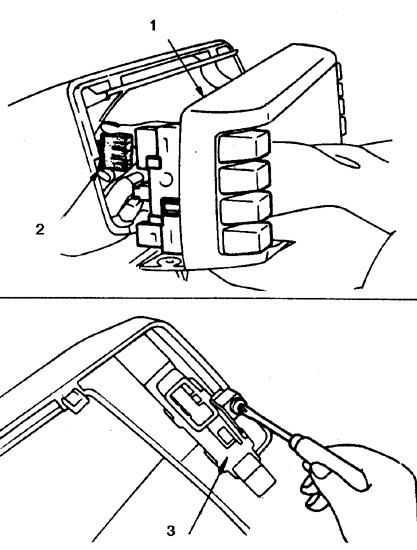

Выключатель света фар на автомобилях Amigo/ MU/ Jazz и Rodeo/ Passport

1 – щиток приборов

2 – разъем

3 – выключатель

Cнятие и установка

АВТОМОБИЛИ AMIGO/ MU/ JAZZ И RODEO/ PASSPORT

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините батарею от массы.

2. Снимите щиток приборов.

3. Отверните винты и снимите выключатель.

4. Установка выполняется в обратном порядке.
