7.1.10.Ступицы передних колес
АВТОМОБИЛИ С ФОРМУЛОЙ 4х4
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Поднимите автомобиль и установите
на подставки. Снимите передние колеса. |
| 2. Снимите суппорт тормоза и привяжите
проволокой, снимите щит тормоза и диск. |
| 3. Достаньте из ступицы полуось. |
| 4. Расшплинтуйте и отверните гайку,
выпрессуйте наконечник рулевой тяги из проушины цапфы. |
| 5. Подоприте нижний рычаг и отсоедините
от цапфы нижний шаровый шарнир. |
| 6. Отсоедините от цапфы верхний
шаровый шарнир. |
| 7. Снимите цапфу. |
 |

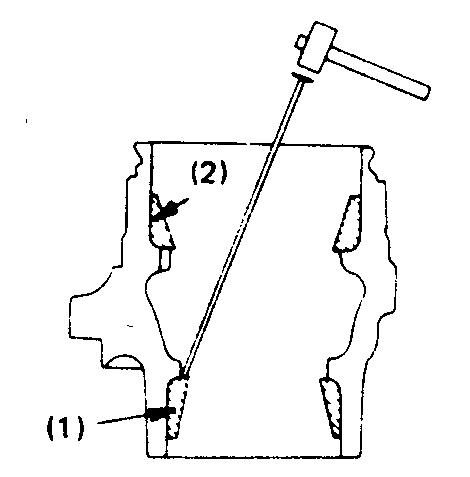

8. Латунной оправкой (1) выбейте
обойму (2) наружного подшипника. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Запрессуйте обойму наружного подшипника
с помощью оправки и пресса. При отсутствии оправки сточите на наждаке
обойму отработанного подшипника на 0,25–0,50 мм и используйте в качестве
оправки. Не повредите новую обойму, так как подшипник может быстро
выйти из строя. |
| 2. Затяните гайки шаровых шарниров с моментом
90 Н.м. |
| 3. Установите цапфу. |
| 4. Затяните и зашплинтуйте гайку верхнего шарового
шарнира (шплинт замените). |
| 5. Установите наконечник рулевой тяги из проушины
цапфы, затяните и зашплинтуйте гайку. |
| 6. Вставьте в ступицу полуось. |
| 7. Установите пылезащитный чехол, диск тормоза
(см. подраздел 8.11) и суппорт (см.
подраздел 8.10). |
| 8. Установите передние колеса и опустите автомобиль. |
|
