Инфинити QX4. Снятие и установка сборки вакуумного усилителя тормозов

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите ГТЦ (см. Снятие и установка главного тормозного цилиндра (ГТЦ)).
В салоне автомобиля снимите крепежный штифт и отсоедините шток толкателя усилителя от рычага педали ножного тормоза.
Отсоедините от сборки тормозного усилителя вакуумный шланг.
Отдайте крепежные гайки и снимите сборку вакуумного усилителя с задней переборки двигательного отсека.
Установка производится в обратном порядке, — перед установкой ГТЦ произведите регулировку толкателя (см. ниже).

Регулировка штока толкателя

ПОРЯДОК ВЫПОЛНЕНИЯ

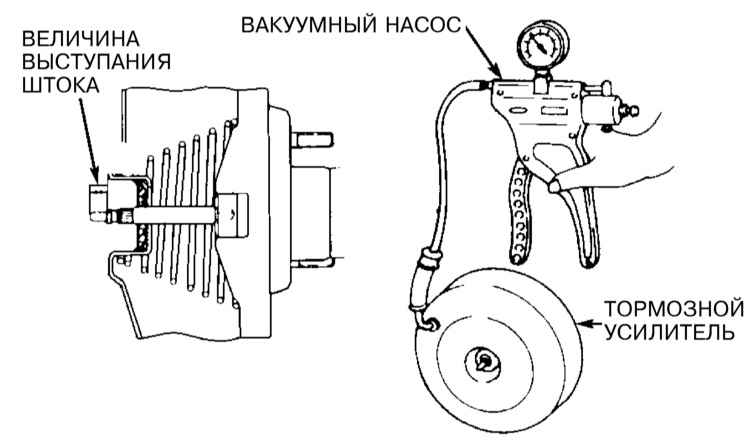

Подсоедините к приемному штуцеру сборки вакуумного усилителя ручной вакуумный насос и создайте в сборке разрежение глубиной 508 мм рт. ст. Измерьте величину выступания штока толкателя из кожуха сборки. Номинальное значение составляет 10.1—10.4 мм . Если отрегулировать шток не удается, замените сборку тормозного усилителя.
