Контрольные приборы автомобиля объединены в комбинацию приборов, состоящую из спидометра, тахометра, указателей температуры охлаждающей жидкости и уровня топлива с контрольной лампой резерва топлива.
В нижней части комбинации приборов установлены контрольные лампы: недостаточного давления масла в двигателе, аварийного состояния тормозной системы и включения стояночного тормоза, включения дальнего света фар, включения габаритного света, включения указателей поворота, разряда аккумулятора. Предусмотрено также резервное место под контрольную лампу включения электронной системы управления двигателем.

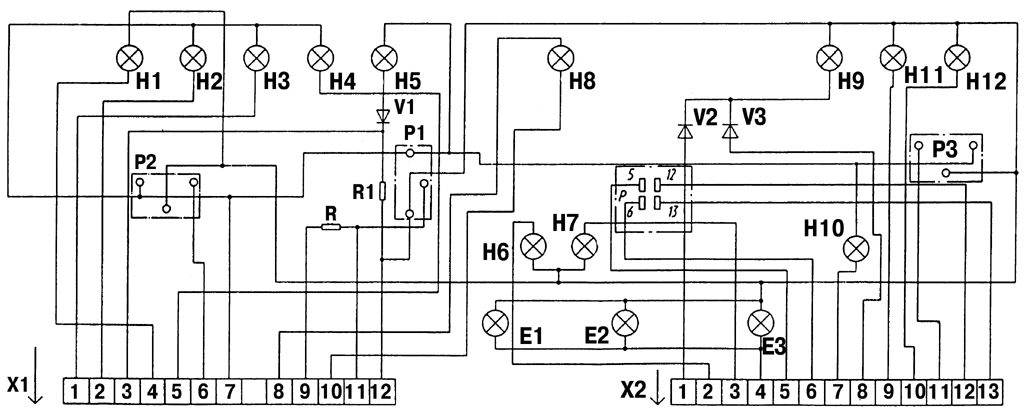

Электрические соединения приборов и контрольных ламп выполнены на печатной плате, установленной на задней стороне корпуса комбинации приборов.

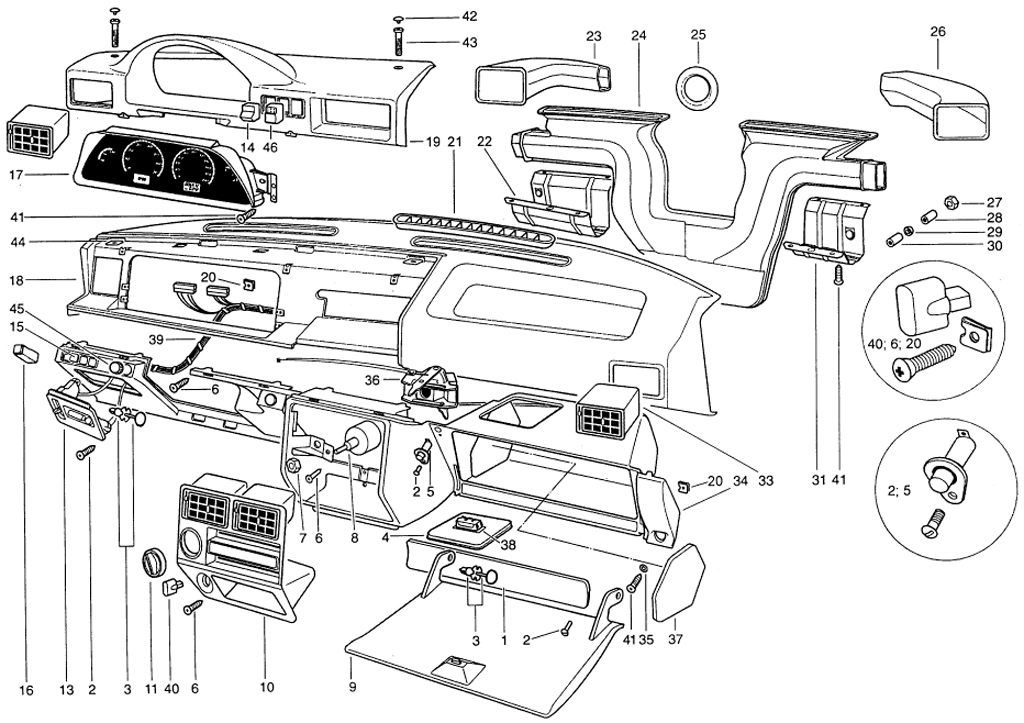

Комбинация прикреплена к верхней части панели приборов с помощью винтов 41 (рис. 8.24).
Для снятия комбинации приборов:
1. Отсоедините провод от клеммы «–» аккумуляторной батареи.
2. Снимите пульт панели приборов.
3. Отверните винты крепления комбинации приборов.
4. Выньте на себя комбинацию приборов из посадочного места и отсоедините от нее колодку жгута.
Установите комбинацию приборов в обратной последовательности.
Разборка и сборка
1. Выверните восемь винтов крепления экрана со стеклом и снимите экран.
2. Снимите стрелки с осей тахометра и спидометра.
3. Отверните четыре винта крепления шкал тахометра и спидометра и снимите шкалы.
4. Для снятия любого прибора, входящего в комбинацию, отверните соответствующие крепежные элементы на задней стенке кожуха комбинации.
Собирайте комбинацию приборов в обратном порядке.
Для замены перегоревших ламп в комбинации поверните и извлеките патроны с лампами из гнезд на печатной плате. Это можно сделать без разборки комбинации приборов.
