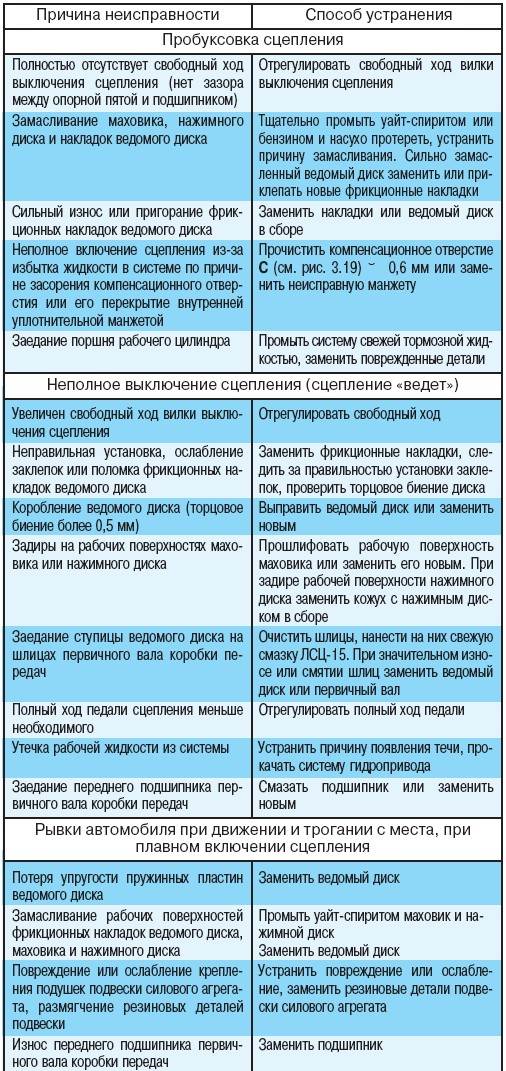

Рис. 3.19. Главный цилиндр привода сцепления: 1 – бачок; 2 – крышка бачка; 3 – успокоитель; 4 – шайба; 5 – болт; 6 – шпилька крепления главного цилиндра; 7 – защитный колпак; 8 – толкатель поршня; 9 – контргайка; 10 – наконечник толкателя; 11 – стопорное кольцо; 12 – упорная шайба; 13 – наружная уплотнительная манжета поршня; 14 – поршень; 15 – клапан поршня; 16 – внутренняя уплотнительная манжета главного цилиндра; 17 – корпус главного цилиндра; 18 – возвратная пружина; 19 – штуцер главного цилиндра; а – обязательный зазор 0,2–1,0 мм; В – перепускное отверстие; С – компенсационное отверстие
