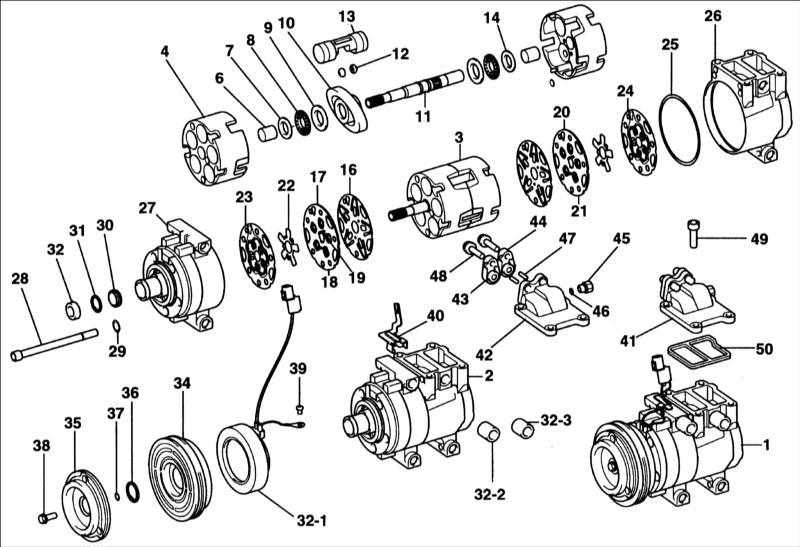

Хендай Элантра. Компрессор кондиционера

1 – компрессор с муфтой
2 – компрессор
3 – цилиндр и вал
4 – передний цилиндр
5 – задний цилиндр
6 – втулка
7 – кольцо A подшипника
8 – подшипник
9 – кольцо L подшипника
10 – диск установленный под углом к валу
11 – вал
12 – колодка
13 – поршень
14 – кольцо Е подшипника
15 – пружина
16 – входная пластина
17 – блок передней пластины
18 – передняя пластина
19 – шпилька
20 – блок задней пластины
21 – задняя пластина
22 – разгрузочный элемент
23 – передняя прокладка
24 – задняя прокладка
25 – уплотнительное кольцо
26 – задняя секция компрессора

27 – передняя секция компрессора
28 – болт
29 – плоская шайба
30 – уплотнение вала
31 – кольцо
32–1 – уплотнение
32–2 – установочная втулка
32–3 – установочная втулка
33 – катушка возбуждения
34 – шкив
35 – диск и ступица
36 – кольцо
37 – прокладка
38 – болт
39 – винт
40 – кронштейн разъема
41 – узел коллектора
42 – коллектор
43 – патрубок всасывания
44 – патрубок разрядки
45 – предохранительный клапан
46 – уплотнительное кольцо круглого сечения
47 – шпилька
48 – болт
49 – гаечный ключ
50 – прокладка

 ПОРЯДОК ВЫПОЛНЕНИЯ
