5.6. Электромагнитный клапан очистки канистры с активированным углем
Предупреждение
вакуумные шланги для того, чтобы их можно было установить на свои места.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Отсоедините вакуумный шланг
от электромагнитного клапана. |
| 2. Отсоедините от клапана электрический
разъем. |
| 3. Соединить вакуумный насос с
патрубком, к которому был подсоединен вакуумный шланг с красной полосой. |
 |

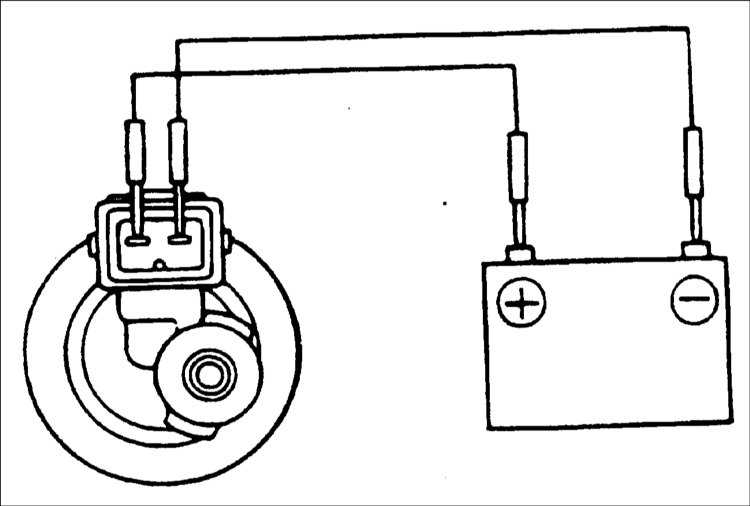

4. Создайте разрежение и проверьте,
когда подается и отключается напряжение, подаваемое на электромагнитный
клапан. |

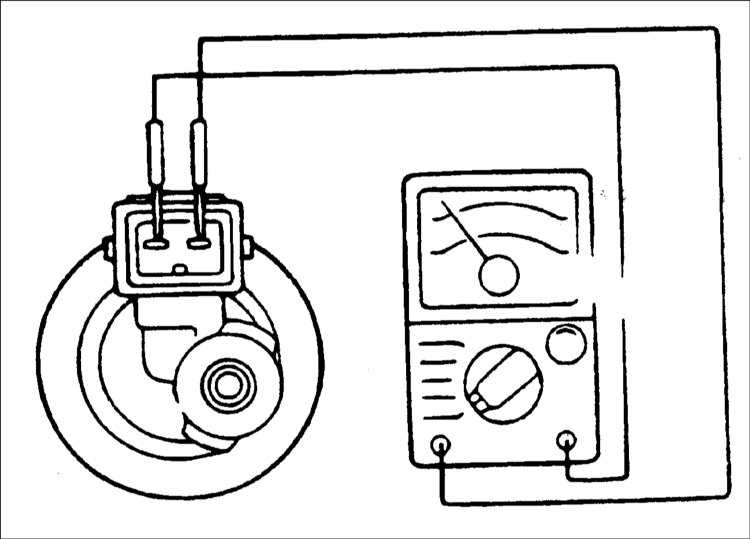

| 5. Измерьте сопротивление между
клеммами электромагнитного клапана очистки канистры с активированным
углем.
Сопротивление: 26 Ом при 20°C
|
|
| Напряжение батареи
| Нормальное состояние
|
| Когда подается напряжение
| Разрежение отсутствует
|
| Когда прекращается подача напряжения
| Разряжение присутствует
|
