3.2.11 Раздаточная коробка в сборе Хендай Санта Фе

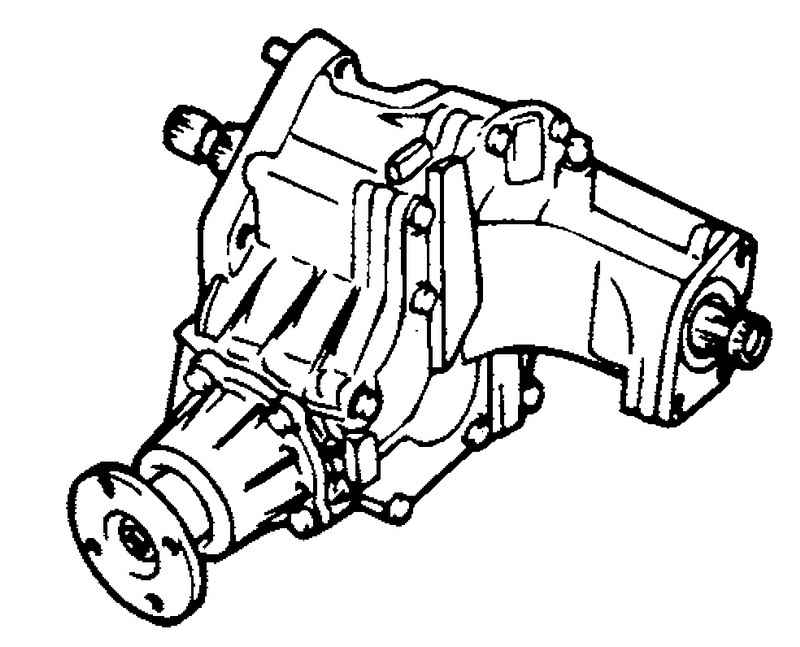

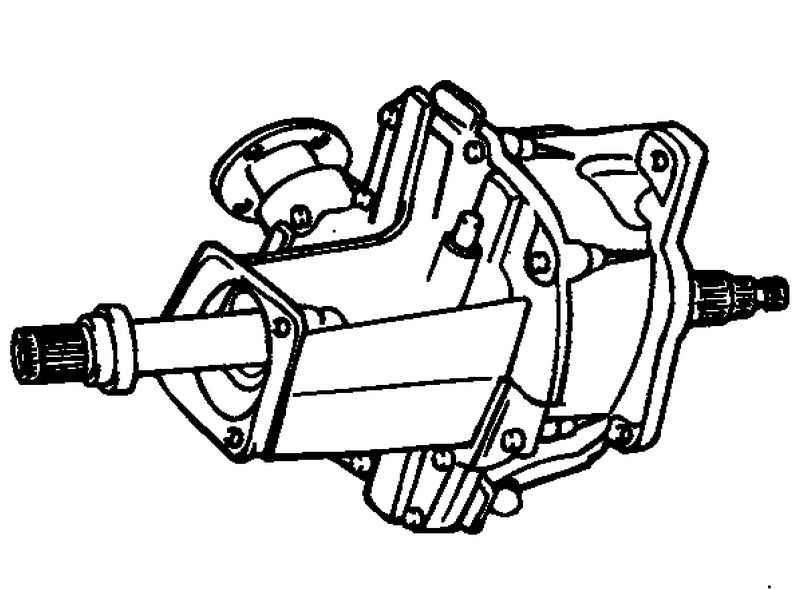

Рис. 3.48. Внешний вид раздаточной коробки



Снятие
Закрепите двигатель на специальном приспособлении (траверса 09200-38001) за кронштейны крепления (если необходимо).
Снимите раздаточную коробку и подрамник.
Поднимите автомобиль и снимите колеса.
Снимите передний глушитель.
Слейте масло из корпуса раздаточной коробки.
Снимите нижнюю крышку двигателя и боковую крышку.
Снимите суппорт тормозов, амортизаторы и ведущие валы.
Снимите генератор, выпускной коллектор и вал вентилятора.
Снимите рулевую колонку, закрепленную на подрамнике.
Снимите болты крепления подрамника и снимите подрамник в сборе.
Снимите болты крепления раздаточной коробки.

3.2.11 Раздаточная коробка в сборе Хендай Санта Фе

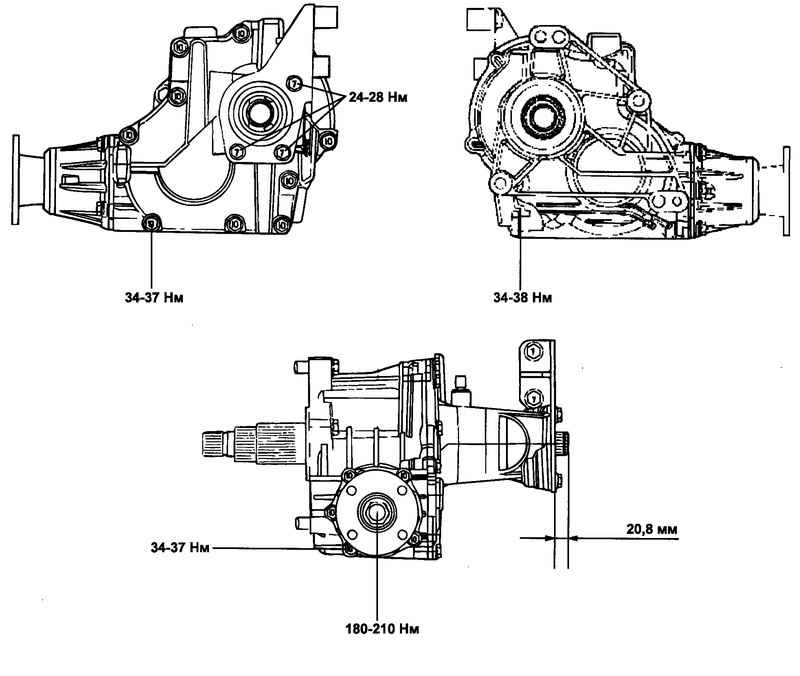

Рис. 3.49. Раздаточная коробка в сборе

Снимите раздаточную коробку в сборе (рис. 3.49).

Сборка картера и крышкираздаточной коробки

3.2.11 Раздаточная коробка в сборе Хендай Санта Фе

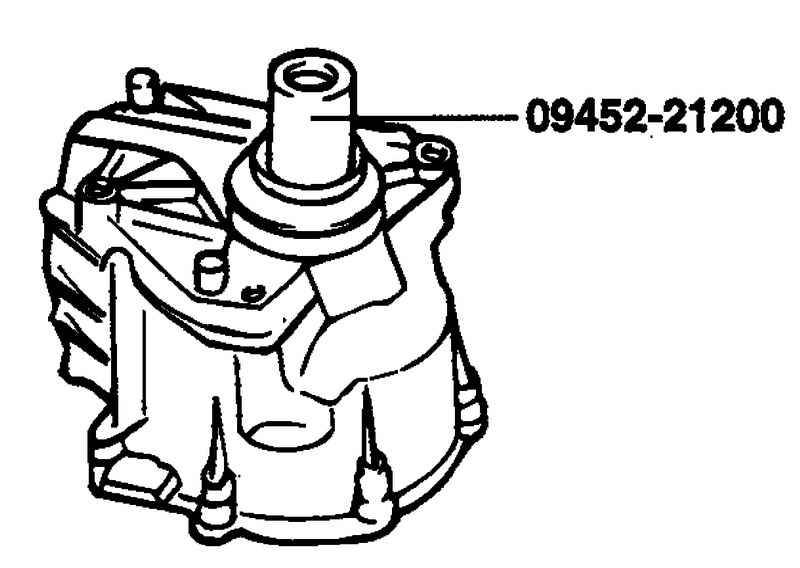

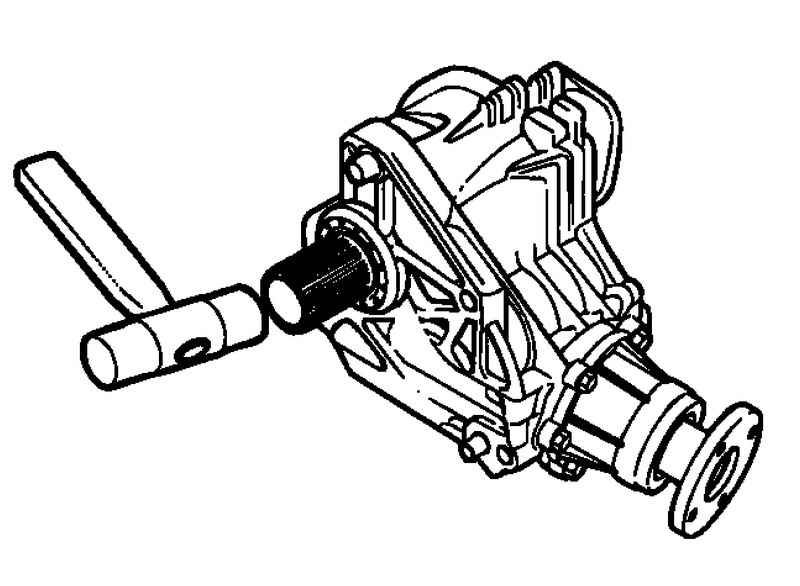

Рис. 3.50. Установка сальника на картер раздаточной коробки

Установка сальника на картер раздаточной коробки производится при помощи специального инструмента (рис. 3.50).

Снятие внутреннего приводного вала

3.2.11 Раздаточная коробка в сборе Хендай Санта Фе
Рис. 3.51. Сальник вала привода

Снимите сальник (рис. 3.51).

3.2.11 Раздаточная коробка в сборе Хендай Санта Фе

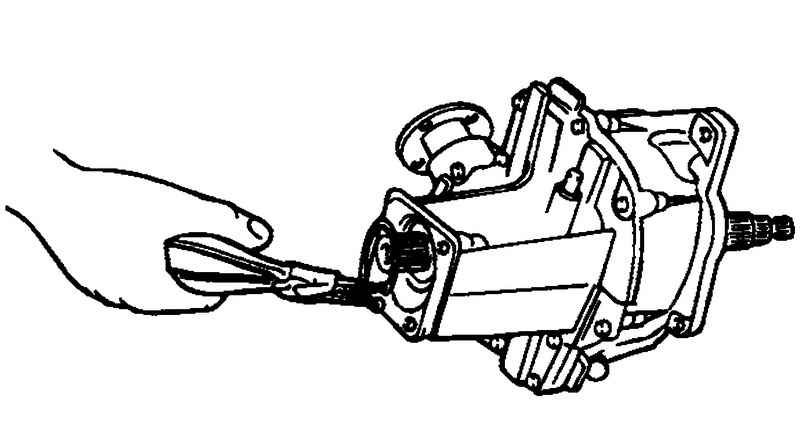

Рис. 3.52. Снятие стопорного кольца

Снимите стопорное кольцо (рис. 3.52).

3.2.11 Раздаточная коробка в сборе Хендай Санта Фе

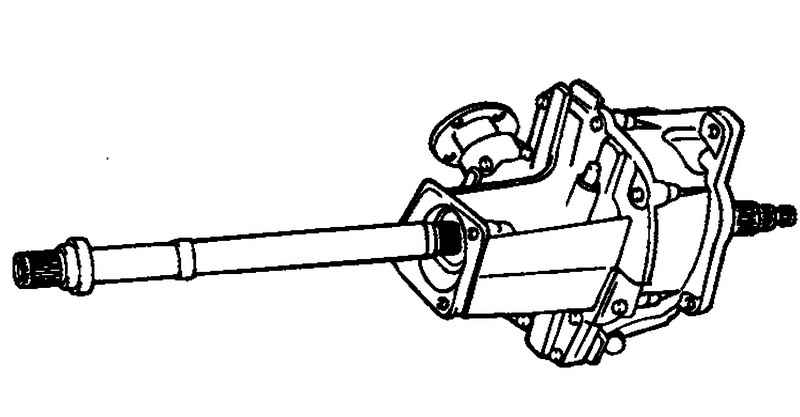

Рис. 3.53. Снятие внутреннего приводного вала

Снимите внутренний приводной вал (рис. 3.53).
Снятие подшипника внутреннего приводного вала

3.2.11 Раздаточная коробка в сборе Хендай Санта Фе

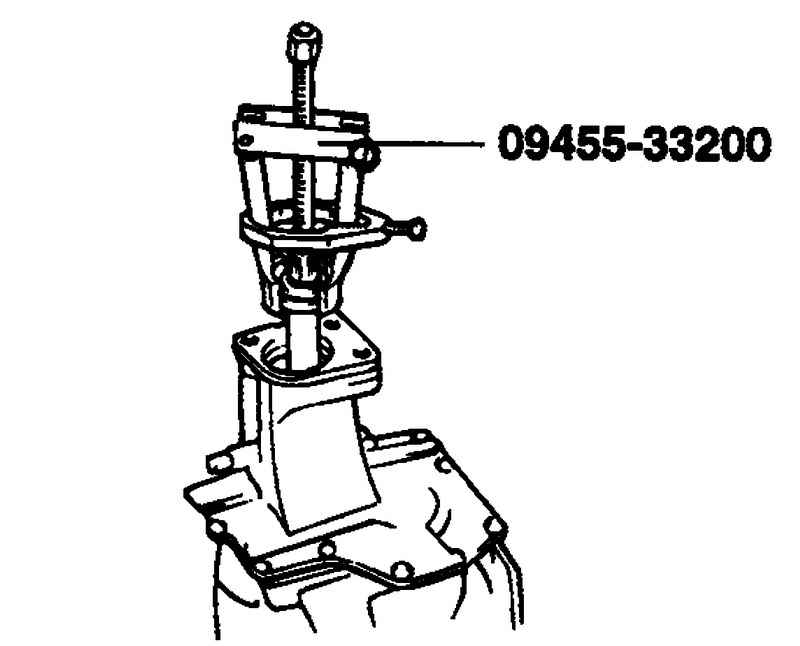

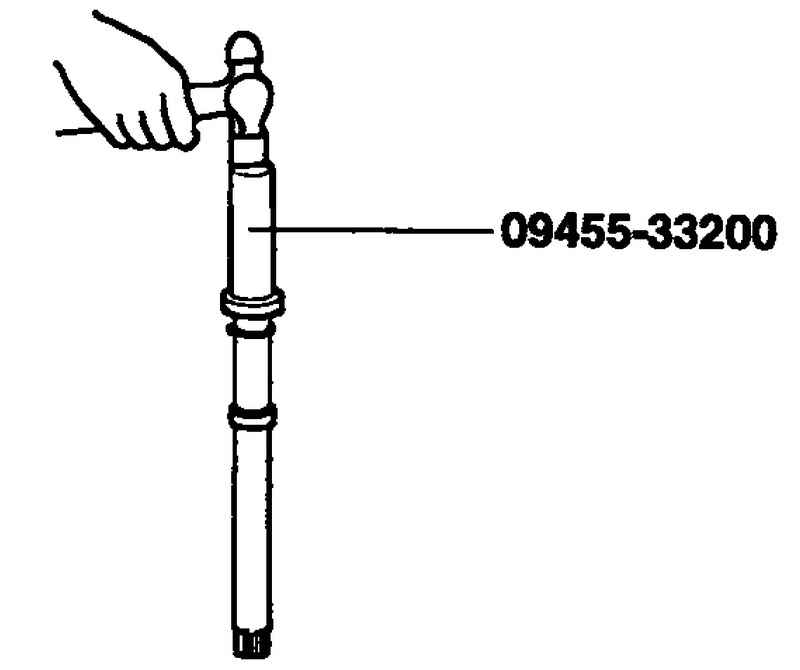

Рис. 3.54. Снятие подшипника внутреннего приводного вала

Снимите подшипник внутреннего приводного вала при помощи специального инструмента (рис. 3.54).

Установка подшипника и стопорного кольца

3.2.11 Раздаточная коробка в сборе Хендай Санта Фе

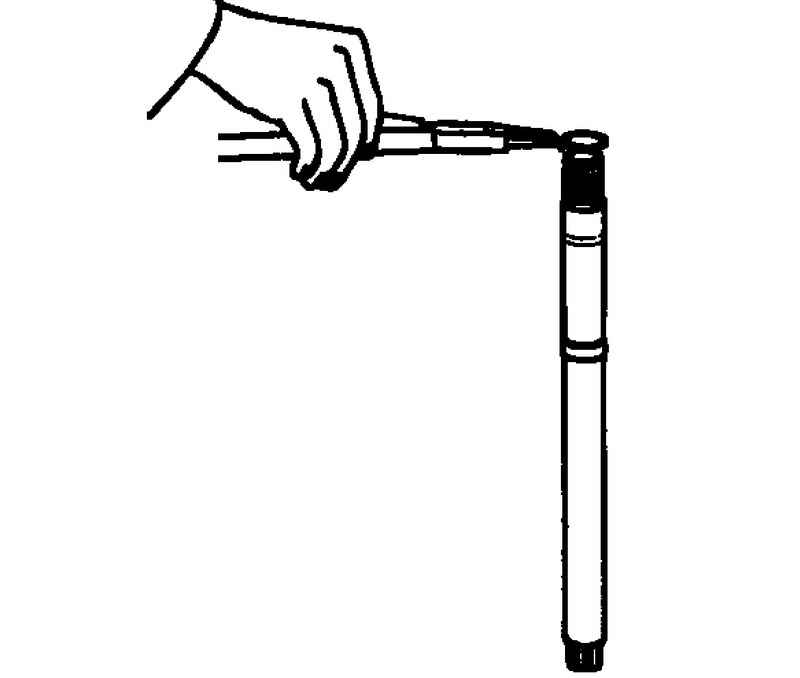

Рис. 3.55. Установка стопорного кольца

Установите стопорное кольцо на  внутренний приводной вал (рис. 3.55).

3.2.11 Раздаточная коробка в сборе Хендай Санта Фе
Рис. 3.56. Установка шарикового подшипника

Установите шариковый подшипник и кольцо (рис. 3.56).

Сборка полых валов

3.2.11 Раздаточная коробка в сборе Хендай Санта Фе

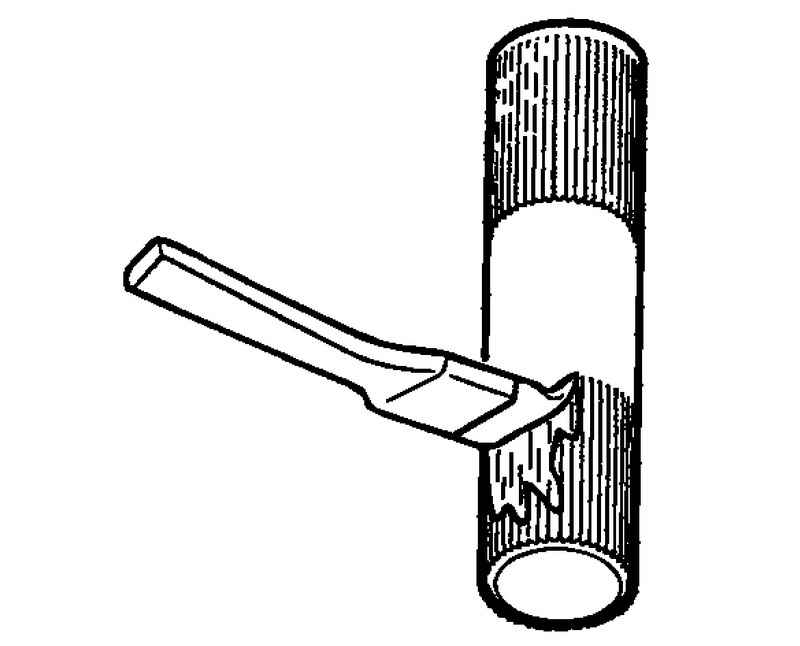

Рис. 3.57. Нанесение смазки

Нанесите смазку на поверхность полого вала (рис. 3.57).
СМАЗКА: CLUBER MICROLUBE GNY202 или равнозначная

3.2.11 Раздаточная коробка в сборе Хендай Санта Фе

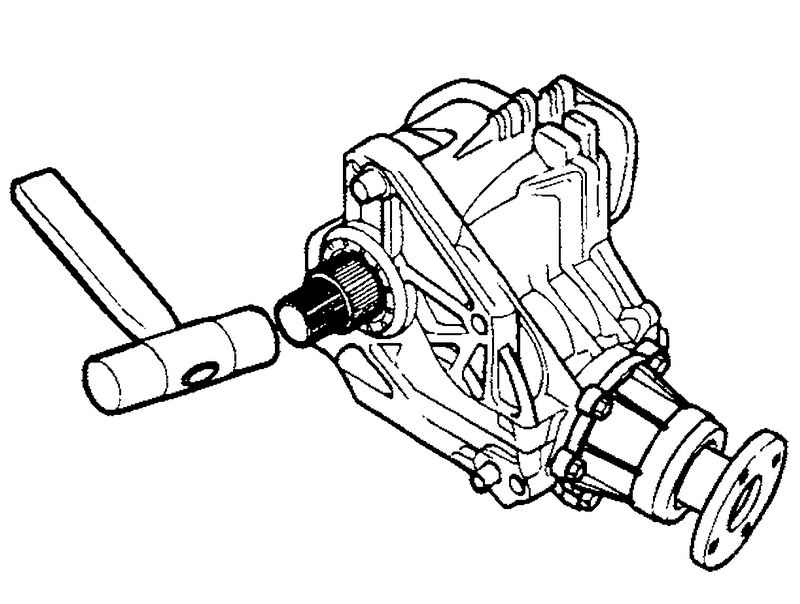

Рис. 3.58. Установка внешнего полого вала

Установите внешний полый вал (рис. 3.58).

3.2.11 Раздаточная коробка в сборе Хендай Санта Фе
Рис. 3.59. Установка внутреннего полого вала

Установите внутренний полый вал (рис. 3.59).
