Хендай Санта Фе. Регулировка света фар

Все шины должны иметь номинальное давление воздуха.

Поместите автомобиль на ровной площадке и покачайте его несколько раз, нажимая на передний и задний бамперы.

Убедитесь, что автомобиль не нагружен (нет ничего, кроме запасного колеса, домкрата, инструментов, полного объема охлаждающей жидкости двигателя, моторного масла и топлива). Поместите на место водителя груз, соответствующий весу взрослого человека.

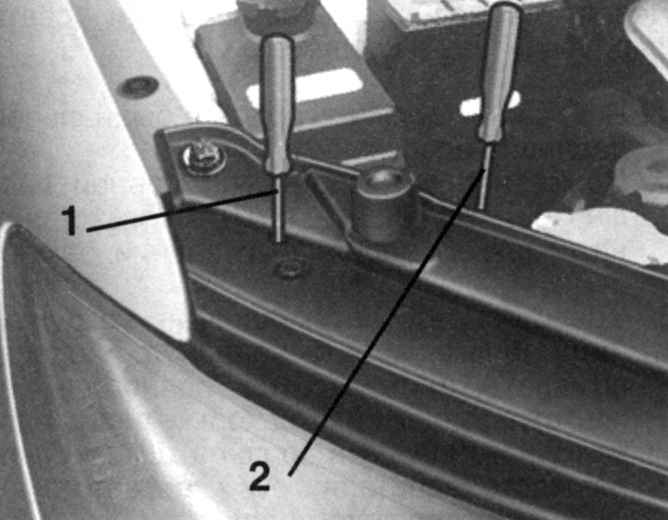

Рис. 1.231. Регулировочные винты: 1 – регулировка в вертикальной плоскости; 2 – регулировка в горизонтальной плоскости

Вымойте рассеиватели фар головного света и включите ближний или дальний свет фар.

Откройте капот.

На регулировочном экране начертите горизонтальную линию и вертикальные линии (проходящие через центр каждой фары).

Затем начертите линию, проходящую параллельно и на 30 мм ниже горизонтальной линии, для регулировки света фар.

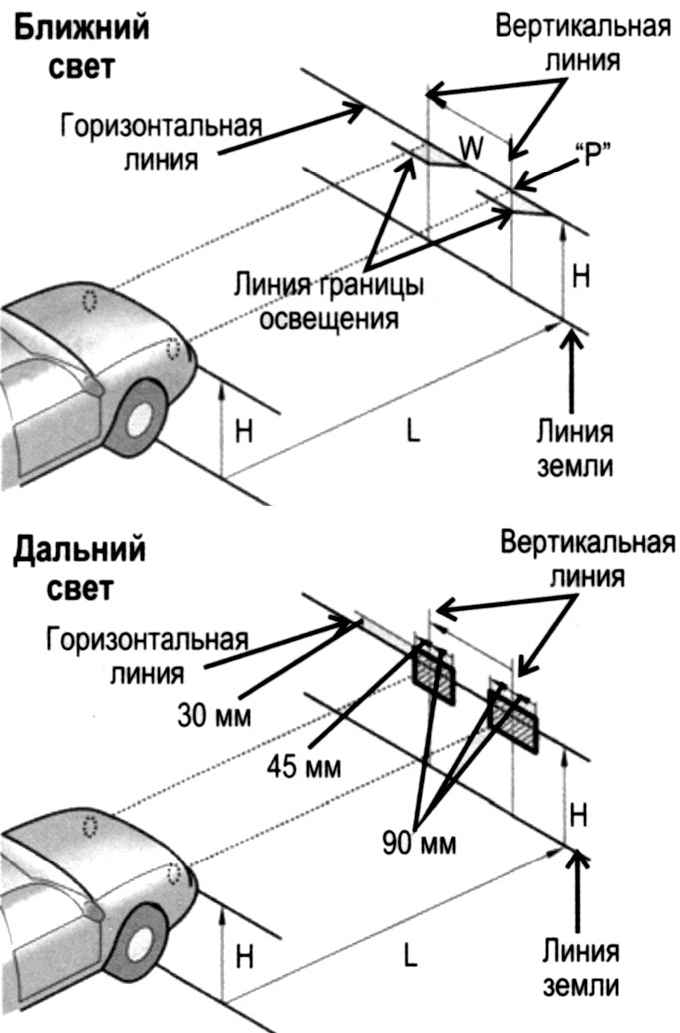

Рис. 1.232. Схема регулировки света фар

Отрегулируйте линию границы освещения ближнего света фар на уровне параллельной линии при помощи крестовой отвертки (рис. 1.232).

Отрегулируйте линию границы освещения ближнего света фар по каждой вертикальной линии при помощи крестовой отвертки.

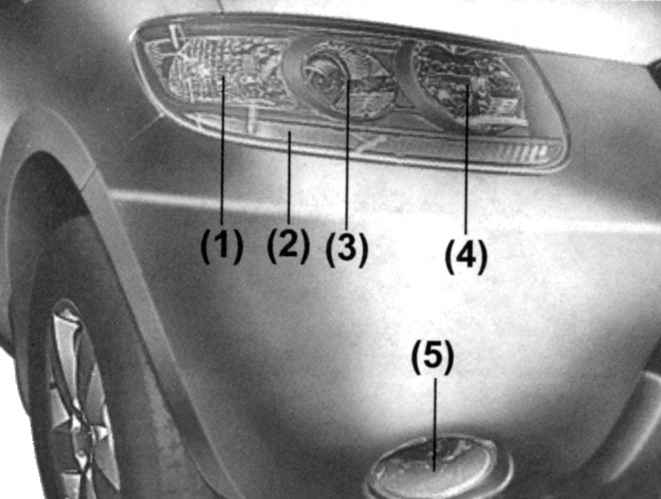

Рис. 1.233. Фары головного света, указатели поворота и передние габаритные огни: 1 – указатели поворота; 2 – передние габаритные огни; 3 – фары головного света (ближний свет); 4 – фары головного света (дальний свет); 5 – передние противотуманные фары

Если в ходе кузовного ремонта передней части кузова автомобиля были заменены фары головного света в сборе, необходимо проверить регулировку пучка света фар с использованием экрана, как показано на рисунке 1.232. Включите переключатель света фар (в положение ближнего или дальнего света).

Отрегулируйте пучок света фар таким образом, чтобы собственная ось пучка света была параллельна центральной линии кузова автомобиля и совпадала в точке «Р», показанной на рисунке 1.232.

Пунктирными линиями на рисунке 1.232 обозначены центры фар головного света.

«Н» – расстояние от горизонтальной центральной линии фар головного света до земли.

Ближний свет : 883 мм.

Дальний свет : 869 мм.

«W» – расстояние между центрами фар головного света.

Ближний свет : 1402 мм.

Дальний свет : 1144 мм.

«L» – расстояние между фарами головного света и экраном, на котором они проверяются: 3000 мм.
