Хендай Соната. Крышка багажника

Снимите электропроводку с крышки багажника.

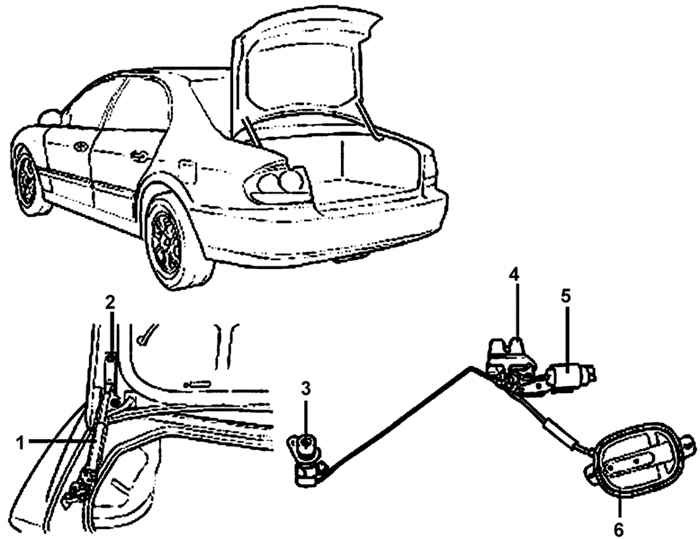

Рис. 7.4. Крышка багажника: 1 – газонаполненный упор; 2 – петля, 7–9 Н·м; 3 – цилиндр замка; 4 – замок крышки багажника; 5 – кнопка открывания крышки багажника; 6 – внутренняя ручка открывания крышки багажника

Выверните винты крепления внутренней ручки открытия крышки багажника и отсоедините тягу (рис. 7.4).

Выверните болты и снимите замок крышки багажника.

Выверните болты крепления петель крышки багажника и снимите крышку багажника. Снимайте крышку багажника с двумя помощниками.

Установка проводится в последовательности, обратной снятию.

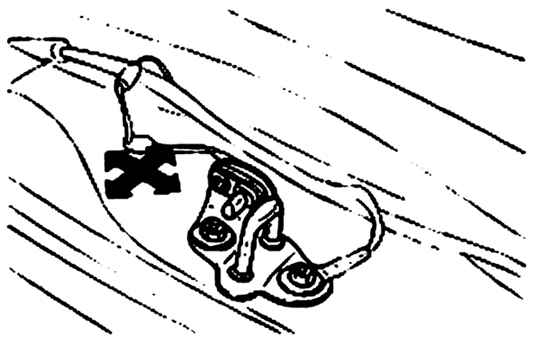

Рис. 7.5. Направления перемещения защелки при регулировке положения крышки багажника

Отрегулируйте защелку, перемещая ее в вертикальной и горизонтальной плоскостях таким образом, чтобы крышка багажника совместилась с задним краем кузова (рис. 7.5).

Отрегулируйте петли крышки багажника, перемещая их в вертикальной и горизонтальной плоскостях таким образом, чтобы зазор между крышкой и кузовом был равномерным.

Для регулировки высоты установки крышки багажника вверните или выверните буфера крышки багажника.
