Хендай Соната. Снятие, проверка и установка шлангов системы рулевого управления с усилителем
 |

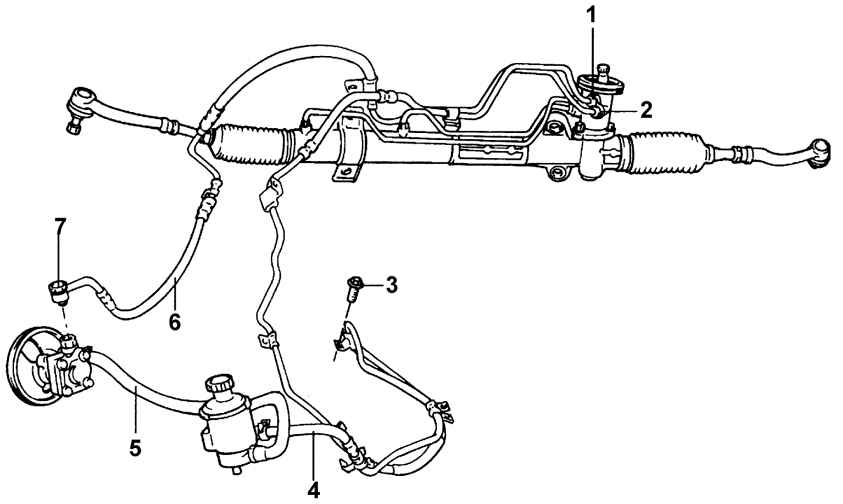

Рис. 4.35. Шланги системы рулевого управления с усилителем: 1 – конусная гайка крепления трубки возврата жидкости; 2 – конусная гайка крепления напорной трубки; 3 – болт, 4–6 Н·м; 4 – возвратный шланг; 5 – всасывающий шланг; 6 – напорный шланг; 7 – соединение, 70–80 Н·м
|
Шланги системы рулевого управления с усилителем показаны на рис. 4.35.
Слейте жидкость из гидравлической системы усилителя рулевого управления.
Отсоедините возвратный и всасывающий шланги от бачка.
Отверните гайку крепления напорного шланга.
Отсоедините трубку и снимите резиновый возвратный шланг с конусным уплотнением и уплотнительным кольцом круглого сечения.
Отсоедините трубку охлаждения.
Проверьте шланги на наличие повреждений или перетирания.
Убедитесь, что шланг не зажимается другими деталями.
Установка проводится в последовательности, обратной снятию.
