18.7. Демонтаж и установка капота двигателя.
Последовательность демонтажа капота двигателя:

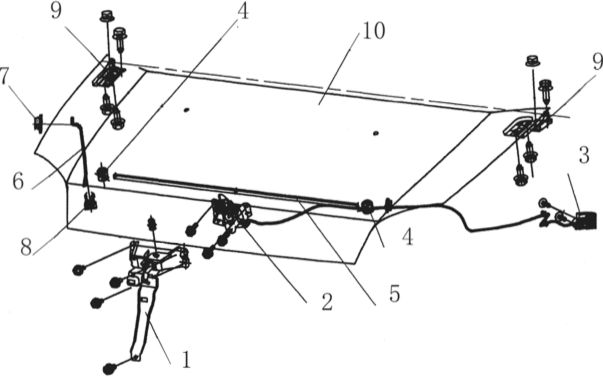

Надписи на рисунке: 1. Кронштейн замка капота двигателя в сборе. 2. Замок капота двигателя в сборе. 3. Тяга замка капота двигателя в сборе. 4. Амортизирующая подушка. 5.
Пылезащитное уплотнение капота двигателя. 6. Опорный стержень капота двигателя. 7. Втулка крепления. 8. Зажим крепления. 9. Шарнир капота двигателя в сборе. 10. Сварной капот двигателя в сборе.

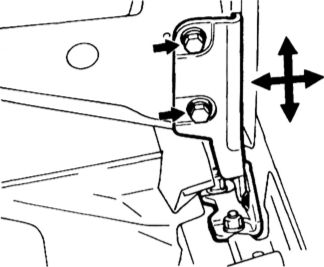

Регулировка зазора по периметру капота двигателя.

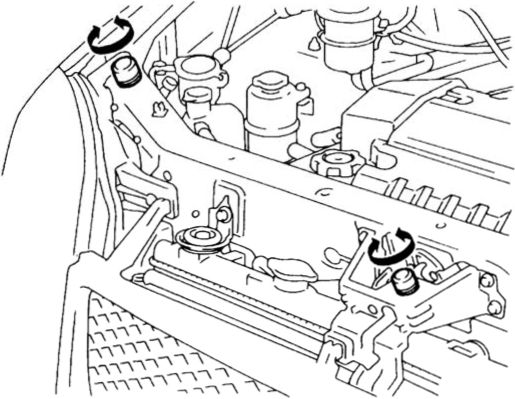

Регулировка высоты капота двигателя.

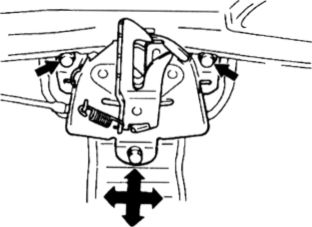

Регулировка зацепления скобы и замка капота двигателя.
См. рисунок 18-13.
18.8. Демонтаж и установка грязезащитной панели переднего колеса.
1. Последовательность установки грязезащитной панели переднего колеса.
1. Приставить грязезащитную панель к кузову автомобиля в правильном монтажном положении.
2. Прикрепить панель к кузову с помощью пластмассовых зажимов, вставив их в направлении, обозначенном на рисунке стрелками.
2. Последовательность демонтажа.
Демонтаж грязезащитной панели переднего колеса выполняется в последовательности, обратной процедуре установки.
