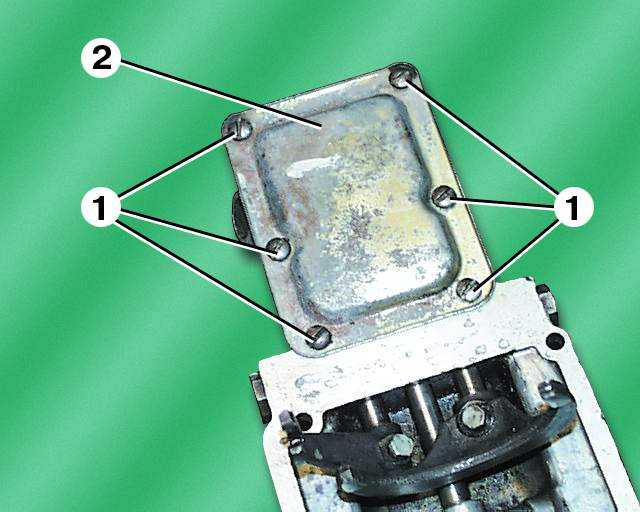

1. Отвернуть шесть винтов 1 и снять поддон 2 крышки коробки
передач.
|
|
2. Установить штоки в нейтральное положение (пазы головок
штоков должны находиться на одном уровне).
|
|
|

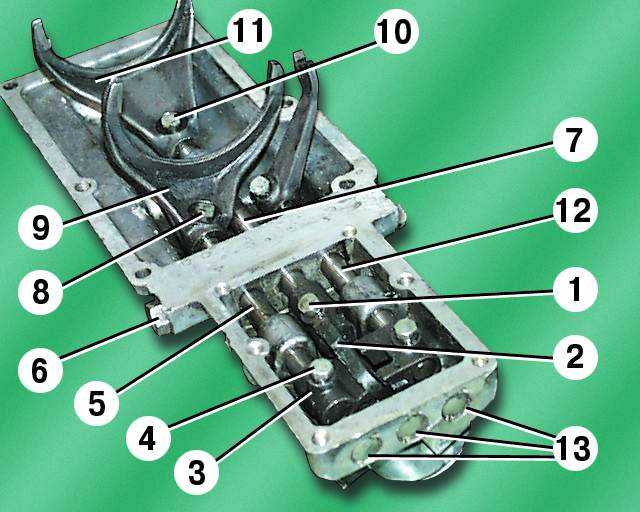

3. Отвернуть болт 1 крепления головки
2 штока включения 3-й и 4-й передач. Сдвинуть шток 7 вперед и, при
необходимости установив упор между вилкой 11 и бобышкой крышки, сбить
головку 2 со штока. Отвернуть болт 10 крепления вилки штока включения
3-й и 4-й передач, сдвинуть шток назад, сбить вилку 11 со штока и
установить шток в среднее положение. Отвернуть болт 4 крепления головки
штока включения 1-й и 2-й передач, сдвинуть шток 5 вперед и сбить
головку 3 со штока. Отвернуть болт 8 крепления вилки штока включения
1-й и 2-й передач, сдвинуть шток 5 назад и сбить вилку 9 со штока.
Отвернуть пробку 6, снять шайбу и вынуть из отверстия пружину и шарик
фиксатора. Вынуть шток 5 из крышки, выбив им пробку 13. Аналогичным
образом снять шток 12 включения заднего хода. |
| 4. Вынуть из отверстия два стопорных
плунжера. |
 |

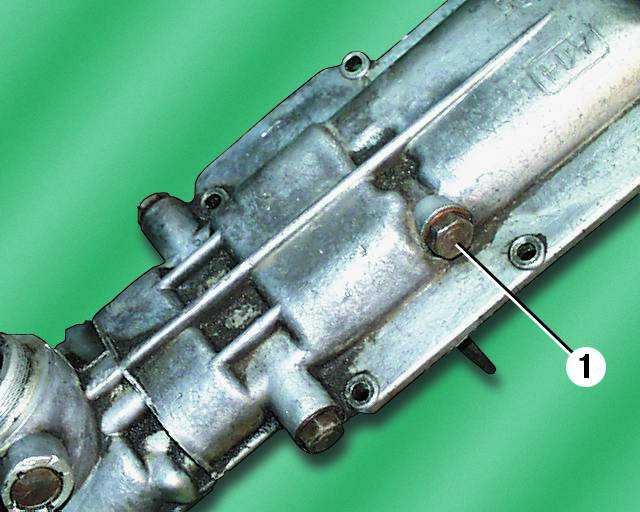

5. Отвернуть пробку 1, снять
шайбу и вынуть из отверстия пружину и шарик фиксатора штока включения
3-й и 4-й передач. Вынуть шток из крышки, выбив им пробку. Вынуть
из отверстия штока стопорный палец. |
| |
|
