ГАЗ-66-11. Платформа (устройство)
Платформа автомобиля (рис. 273)— металлическая, сварная с откидывающимся
деревометаллическим задним бортом 24. Борт установлен на четырех петлях
и запирается с двух сторон запорами 28 шпингалетного типа. Высота
переднего и боковых бортов может быть увеличена установкой съемных
деревометаллических решеток 14, 19 и 30. Крепление платформы к раме
показано на рис. 274.

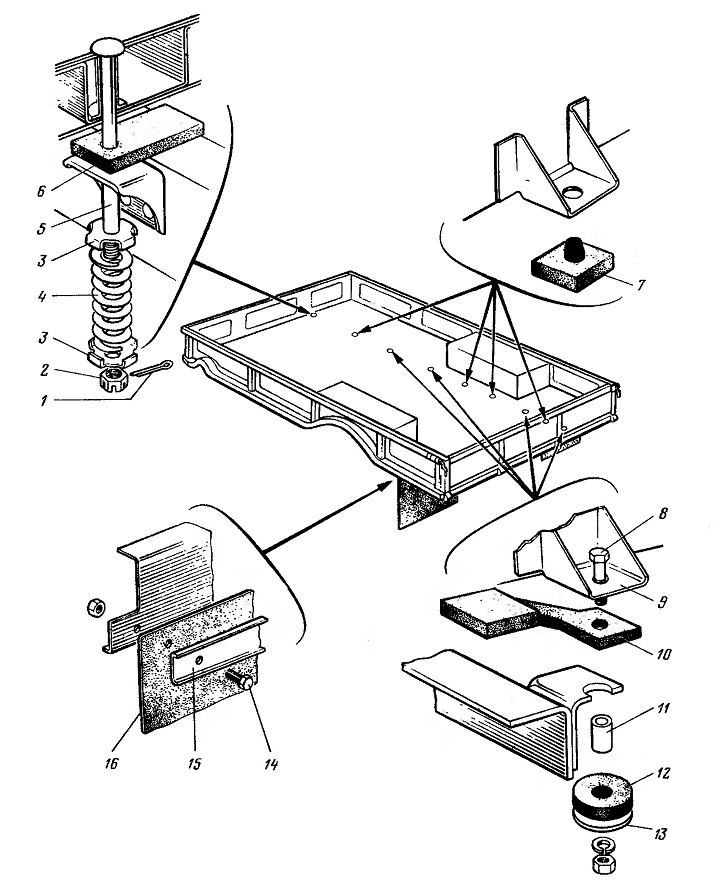

Рис. 274. Крепление платформы к раме:
1-шплинт; 2—гайка; 3—обойма пружины; 4—пружина; 5, 8, 14—болты; 6, 7,
10, 12—прокладки; 9-кронштейн; 11—втулка; 13—шайба; 15—планка; 16—фартук
