Шевроле Нива. Регулировка натяжения ремня привода насоса

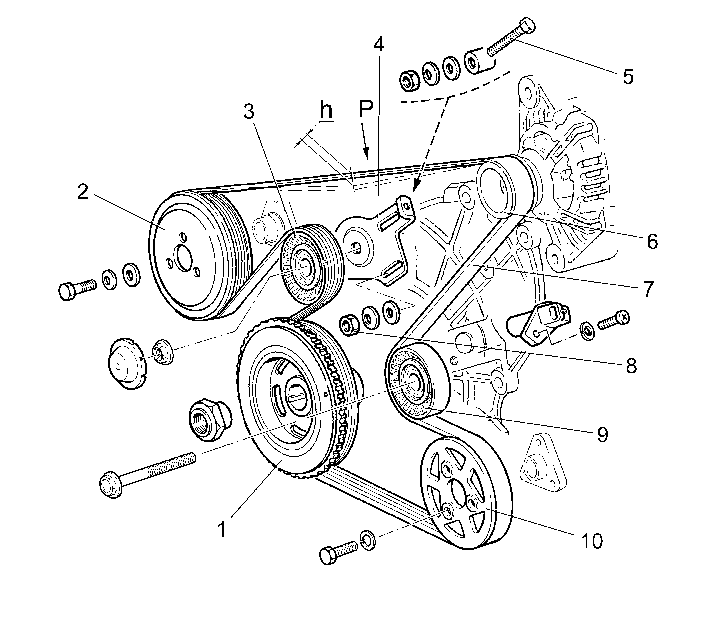

Рис. 2-61. Схема проверки натяжения ремня привода насоса:

1 – шкив коленчатого вала;

2 – шкив водяного насоса;

3 – натяжной ролик;

4 – натяжная планка;

5 – болт;

6 – шкив генератора;

7 – ремень;

8 – гайка;

9 – поддерживающий ролик;

10 – шкив насоса гидроусилителя

Натяжение ремня проверяется его прогибом между шкивами генератора и насоса охлаждающей жидкости. При нормальном натяжении ремня прогиб h (рис. 2-61) под действием сосредоточенной нагрузки 75 Н (7,6 кгс) должен быть равен (121) мм.

Регулировка натяжения ремня осуществляется поворотом болта 5 при ослабленных гайках 8. Поверните коленчатый вал на два оборота по часовой стрелке и проверьте натяжение ремня.

Не следует допускать чрезмерного натяжения ремня, чтобы не вызвать повышения нагрузок на подшипники генератора.
