Ford Focus RS (2011 year). Manual - part 71





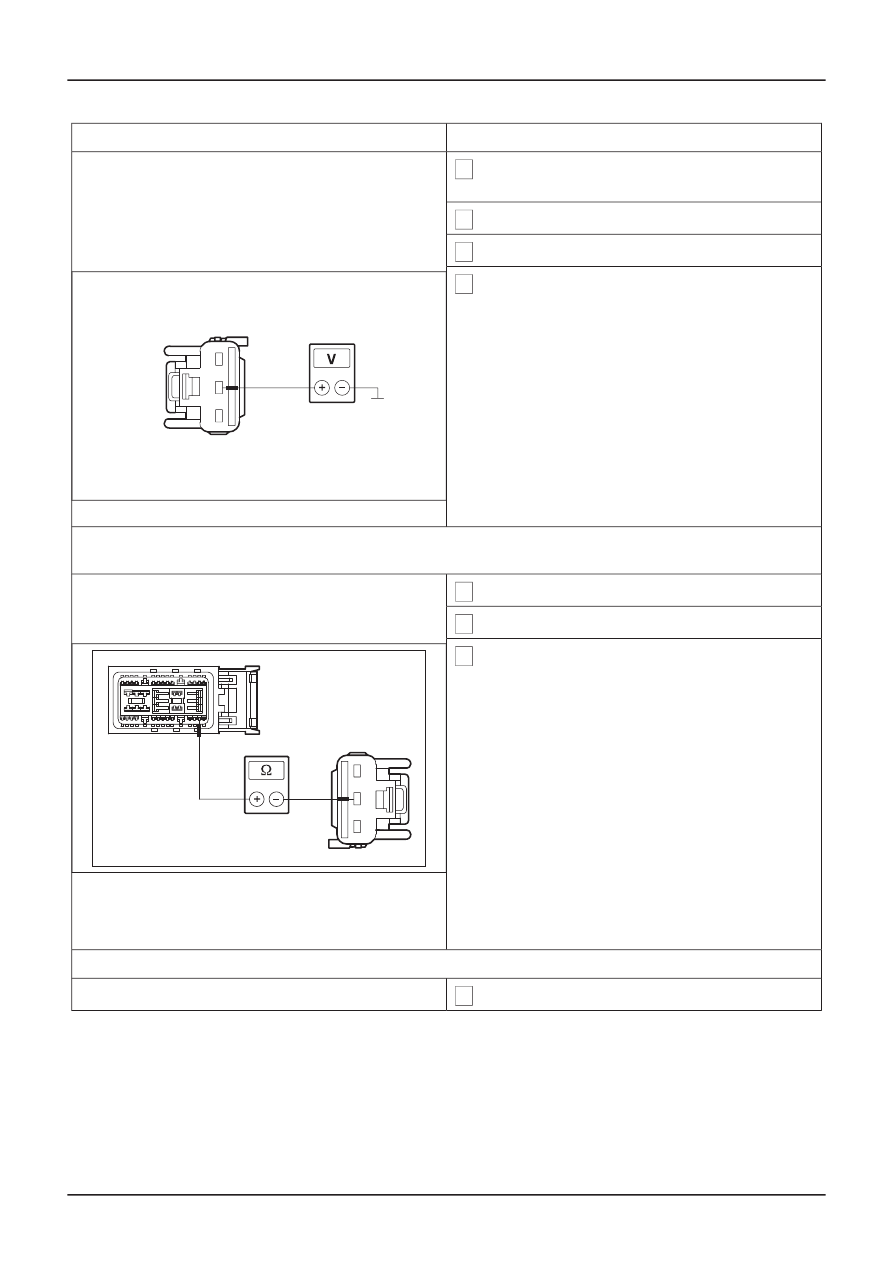

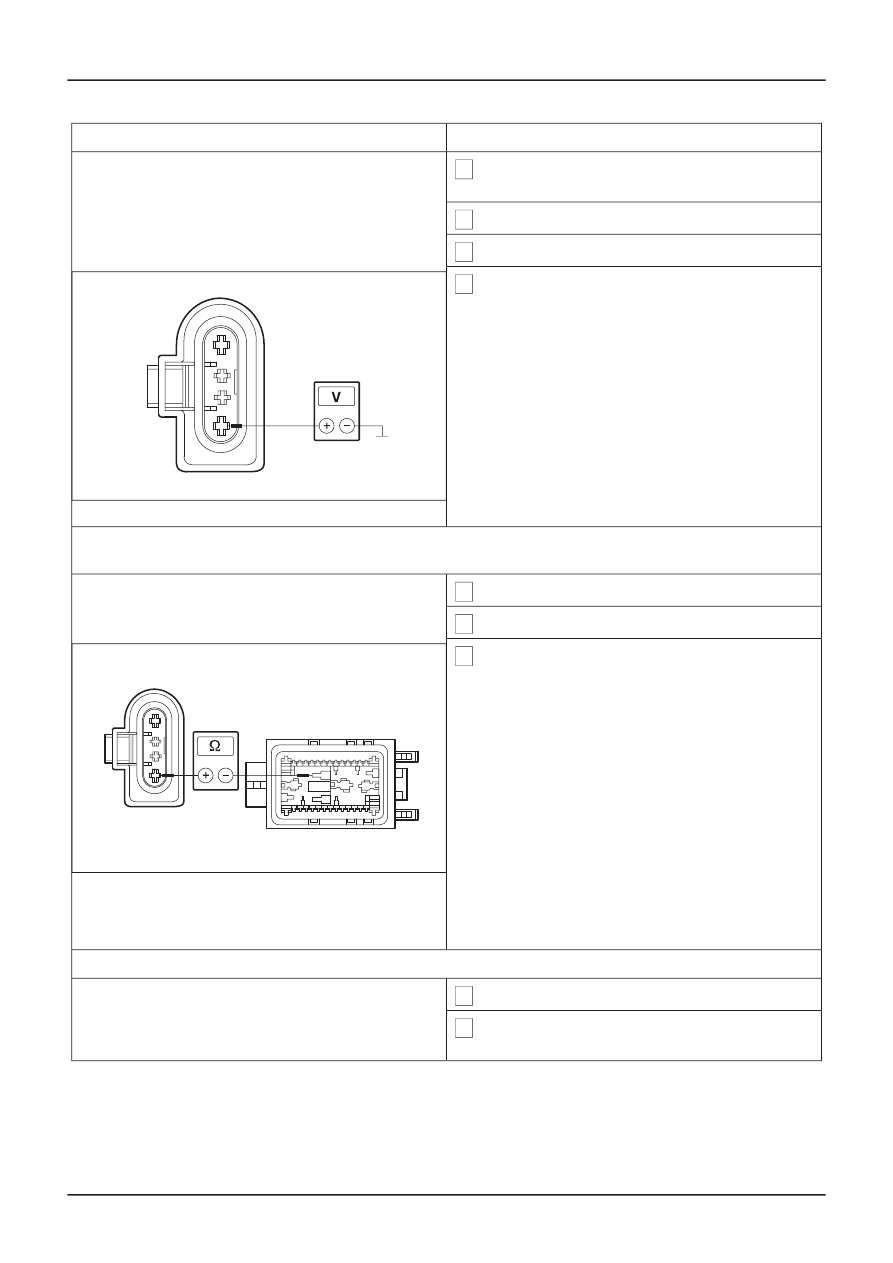

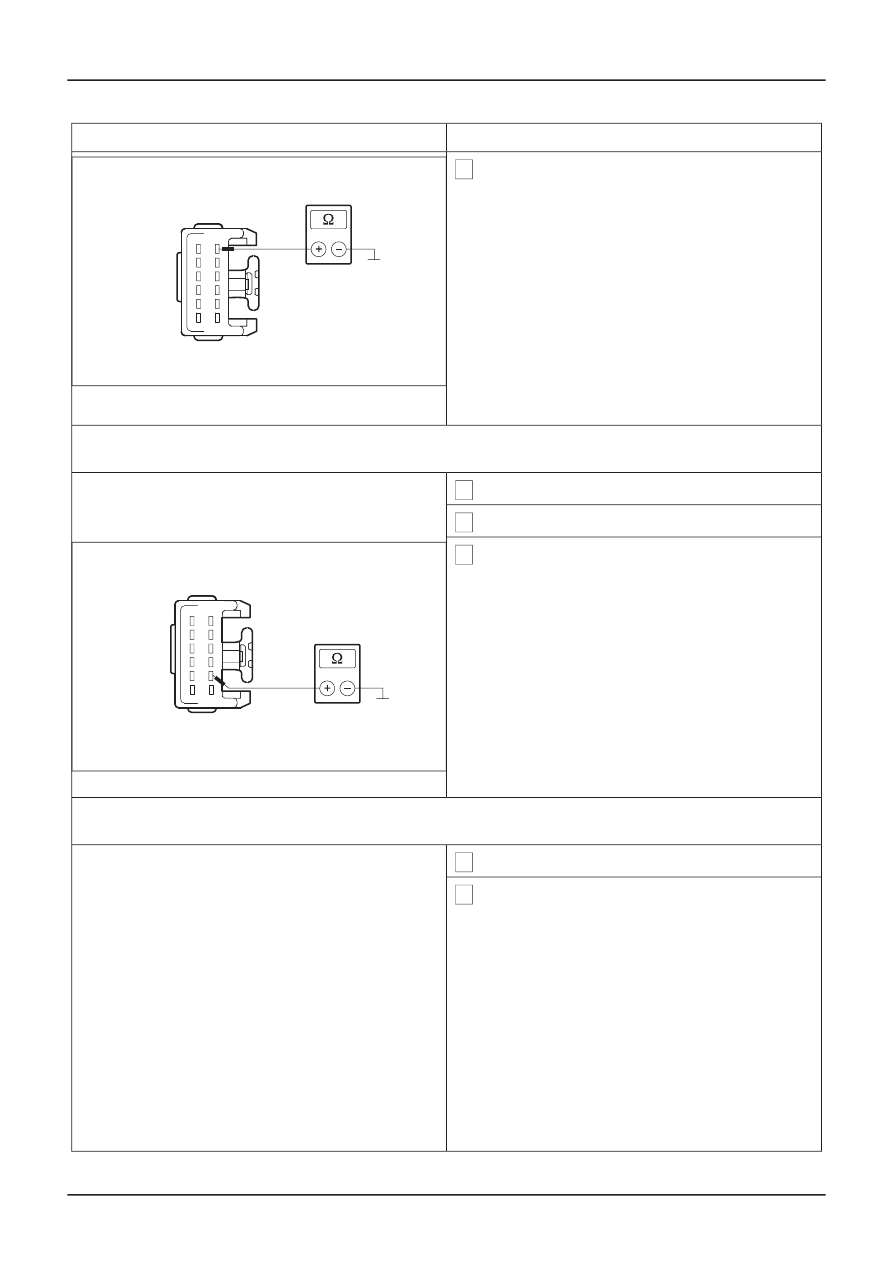

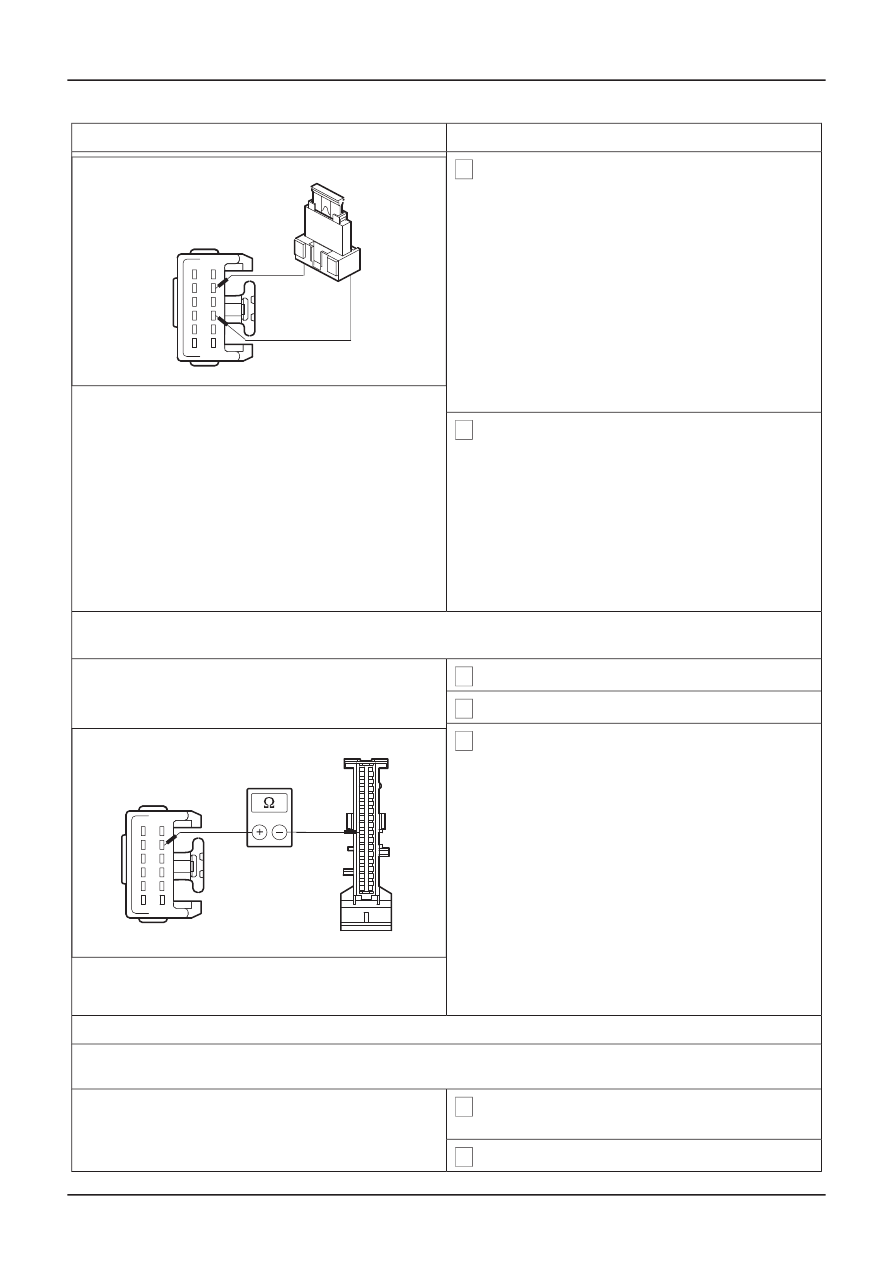

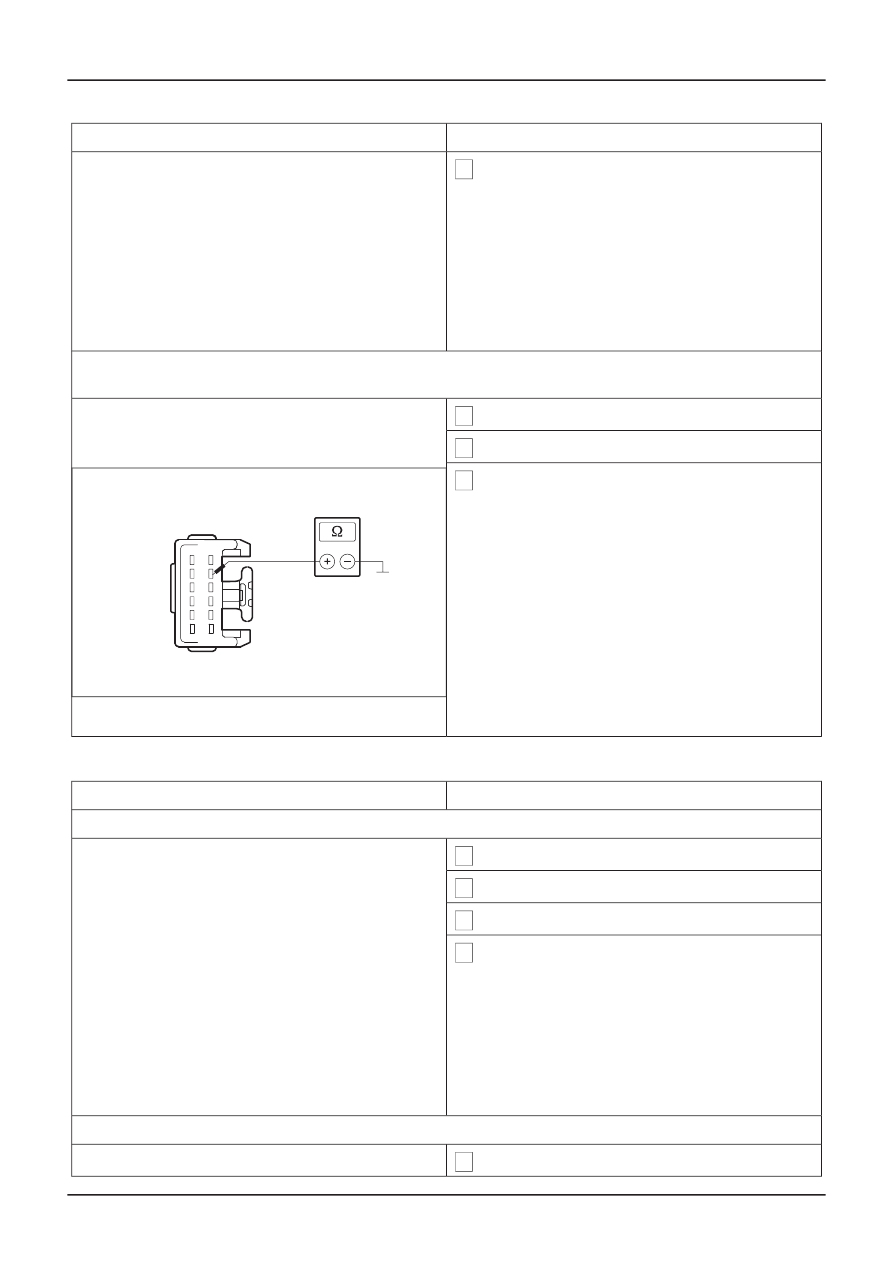

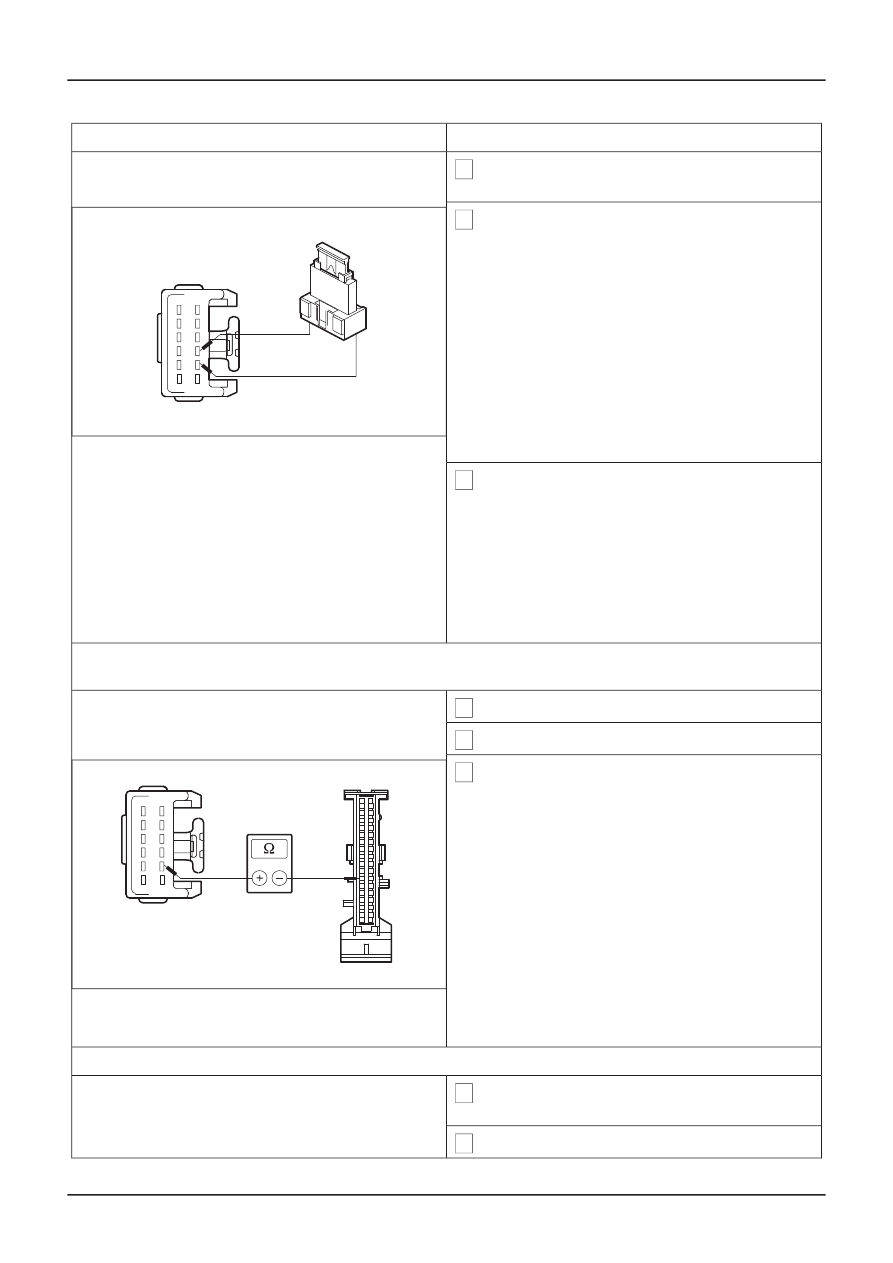

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

3 Connect a fused jumper wire (10 A) at the

wash/wipe system switch, connector C441, pin
5, circuit 91S-KA35 (BK/BU) and pin 3, circuit
91-KA12 (BK/WH), wiring harness side.

VFE0038542

4 Ignition switch in position II.

• Is the rear window wiper motor running in

intermittent wipe mode?

ൺ

Yes

RENEW the wash/wipe system switch.
CHECK the operation of the system.

ൺ

No

GO to A17.

A17: CHECK CIRCUIT 91S-KA35 (BK/BU) BETWEEN WASH/WIPE SWITCH AND CENTRAL
JUNCTION BOX (CJB) FOR BREAKS

1 Ignition switch in position 0.

2 Disconnect CJB from connector C103.

3 Measure the resistance between the wash/wipe

system switch, connector C441, pin 5, circuit
91S-KA35 (BK/BU), wiring harness side and the
CJB, connector C103, pin 24, circuit 91S-KA35
(BK/BU), CJB side.

• Is a resistance of less than 2 Ohms registered?

ൺ

Yes

VFE0038545

GO to A18.

ൺ

No

LOCATE and RECTIFY the break in the circuit
between the wash/wipe system switch and
CJB using the Wiring Diagrams. CHECK the
operation of the system.

A18: CHECK VOLTAGE AT THE REAR WINDOW WIPER MOTOR

NOTE: The minimum measurement duration is 20 seconds.

1 Connect Wash/wipe system switch to connector

C441.

2 Connect CJB to connector C103.

G401883en

501-16-

18

Wipers and Washers

501-16-

18

DIAGNOSIS AND TESTING

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

3 Disconnect rear window wiper motor from

connector C971.

4 Ignition switch in position II.

5 SWITCH ON rear window wiper.

6 Measure the voltage between the rear window

wiper motor, connector C971, pin 2, circuit 32-
KA28 (BK), wiring harness side and ground.

• Is battery voltage measured approximately

every 10 seconds?

ൺ

Yes

VFE0038546

GO to A20.

ൺ

No

GO to A19.

A19: CHECK CIRCUIT 32-KA28 (WH/RD OR BK) BETWEEN CENTRAL JUNCTION BOX (CJB)
AND REAR WINDOW WIPER MOTOR FOR OPEN CIRCUIT

1 Ignition switch in position 0.

2 Disconnect CJB from connector C100.

3 Measure the resistance between the CJB,

connector C100, pin 14, circuit 32-KA28
(WH/RD), wiring harness side and rear window
wiper motor, connector C971, pin 2, circuit 32-
KA28 (BK), wiring harness side.

• Is a resistance of less than 2 Ohms registered?

ൺ

Yes

VFE48139

INSTALL a new GEM. CHECK the operation
of the system.

ൺ

No

LOCATE and RECTIFY the break in the circuit
between CJB and the rear window wiper motor
using the Wiring Diagrams. CHECK the oper-
ation of the system.

A20: CHECK THE GROUND CONNECTION OF THE REAR WIPER MOTOR FOR OPEN CIRCUIT

1 Ignition switch in position 0.

G401883en

501-16-

19

Wipers and Washers

501-16-

19

DIAGNOSIS AND TESTING

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

2 Measure the resistance between the rear

window wiper motor, connector C971, pin 3,
circuit 31-KA28 (BK), wiring harness side and
ground.

• Is a resistance of less than 2 Ohms registered?

ൺ

Yes

VFE0038547

INSTALL a new rear window wiper motor.
CHECK the operation of the system.

ൺ

No

LOCATE and RECTIFY the break in the circuit
between the rear wiper motor and soldered
connection S196 using the Wiring Diagrams.
CHECK the operation of the system.

PINPOINT TEST B : THE WINDSHIELD WIPER RUNS CONTINUOUSLY

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

B1: DETERMINE THE FAULT CONDITION

1 Ignition switch in position 0.

2 Disconnect wash/wipe system switch from

connector C441.

3 Ignition switch in position II.

• Does the windscreen wiper motor run continu-

ously?

ൺ

Yes

- The windscreen wiper motor runs continu-

ously at slow wipe speed. GO to B2.

- The windscreen wiper motor runs continu-
ously at fast wipe speed.

GO to B3.

ൺ

No

RENEW the wash/wipe system switch.
CHECK the operation of the system.

B2: CHECK CIRCUIT 91S-KA10 (BK/GN) BETWEEN WASH/WIPE SWITCH AND CENTRAL
JUNCTION BOX (CJB) FOR SHORT TO GROUND

1 Ignition switch in position 0.

2 Disconnect CJB from connector C103.

G401883en

501-16-

20

Wipers and Washers

501-16-

20

DIAGNOSIS AND TESTING

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

3 Measure resistance between wash/wipe system

switch, connector C441, pin 6, circuit 91S-KA10
(BK/GN), wiring harness side and ground.

• Is the resistance greater than 10,000 Ohms?

ൺ

Yes

VFE0038549

INSTALL a new GEM. CHECK the operation
of the system.

ൺ

No

LOCATE and RECTIFY the short to ground
in the circuit between the wash/wipe system
switch and CJB using the Wiring Diagrams.
CHECK the operation of the system.

B3: CHECK CIRCUIT 91S-KA11 (BK/RD) BETWEEN WASH/WIPE SWITCH AND CENTRAL
JUNCTION BOX (CJB) FOR SHORT TO GROUND

1 Ignition switch in position 0.

2 Disconnect CJB from connector C103.

3 Measure resistance between wash/wipe system

switch, connector C441, pin 2, circuit 91S-KA11
(BK/RD), wiring harness side and ground.

• Is the resistance greater than 10,000 Ohms?

ൺ

Yes

VFE0038550

GO to B4.

ൺ

No

LOCATE and RECTIFY the short to ground
in the circuit between the wash/wipe system
switch and CJB using the Wiring Diagrams.
CHECK the operation of the system.

B4: CHECK CIRCUIT 32-KA11 (WH/BK) BETWEEN CENTRAL JUNCTION BOX (CJB) AND FRONT
WIPER MOTOR FOR SHORT TO BATTERY VOLTAGE

1 Disconnect CJB from connector C96.

2 Ignition switch in position II.

• Does the windshield wiper motor run continu-

ously at fast wipe speed?

ൺ

Yes

LOCATE and RECTIFY short to battery
voltage in circuit 32-KA11 (WH/BK) between
CJB and the front wiper motor using the Wiring
Diagrams. CHECK the operation of the
system.

ൺ

No

INSTALL a new GEM. CHECK the operation
of the system.

G401883en

501-16-

21

Wipers and Washers

501-16-

21

DIAGNOSIS AND TESTING

PINPOINT TEST C : THE REAR WINDOW WIPER RUNS CONTINUOUSLY

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

C1: DETERMINE THE FAULT CONDITION

1 Ignition switch in position II.

• Does the rear window wiper motor run

continuously in intermittent wipe mode?

ൺ

Yes

GO to C3.

ൺ

No

- The rear window wiper motor runs continu-
ously (not in intermittent mode)

when the front

windscreen wiper is switched off:

GO to C2.

- The rear window wiper motor

runs continu-

ously (not in intermittent mode) when the front
wiper is switched on:

C2: CHECK THE CJB

1 Ignition switch in position 0.

2 Disconnect rear window wiper motor from

connector C971.

3 Ignition switch in position II.

4 Measure the voltage between the rear window

wiper motor, connector C971, pin 2, circuit 32-
KA28 (BK), wiring harness side and ground.

• Does the meter display battery voltage?

ൺ

Yes

VFE0038546

INSTALL a new GEM. CHECK the operation
of the system.

ൺ

No

INSTALL a new rear window wiper motor.
CHECK the operation of the system.

C3: CHECK THE WASH/WIPE SYSTEM SWITCH.

1 Ignition switch in position 0.

2 Disconnect wash/wipe system switch from

connector C441.

G401883en

501-16-

22

Wipers and Washers

501-16-

22

DIAGNOSIS AND TESTING

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

3 Ignition switch in position II.

• Is the rear window wiper motor running in

intermittent wipe mode?

ൺ

Yes

GO to C4.

ൺ

No

RENEW the wash/wipe system switch.
CHECK the operation of the system.

C4: CHECK CIRCUIT 91S-KA35 (BK/BU) BETWEEN WASH/WIPE SWITCH AND CENTRAL
JUNCTION BOX (CJB) FOR SHORT TO GROUND

1 Ignition switch in position 0.

2 Disconnect CJB from connector C103.

3 Measure resistance between wash/wipe system

switch, connector C441, pin 5, circuit 91S-KA35
(BK/BU), wiring harness side and ground.

• Is the resistance greater than 10,000 Ohms?

ൺ

Yes

VFE0038551

INSTALL a new GEM. CHECK the operation
of the system.

ൺ

No

LOCATE and RECTIFY the short to ground
in the circuit between the wash/wipe system
switch and CJB using the Wiring Diagrams.
CHECK the operation of the system.

PINPOINT TEST D : SLOW/FAST WIPE NOT WORKING.

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

D1: DETERMINE THE FAULT CONDITION

1 Ignition switch in position II.

2 SWITCH ON slow wipe speed.

3 SWITCH ON fast wipe speed.

4 CHECK windshield wipers.

• Do the windshield wipers operate at slow

speed?

ൺ

Yes

Fast wipe speed inoperative.

GO to D2.

ൺ

No

Slow wipe speed inoperative.

GO to D6.

D2: CHECK THE WASH/WIPE SYSTEM SWITCH.

1 Ignition switch in position 0.

G401883en

501-16-

23

Wipers and Washers

501-16-

23

DIAGNOSIS AND TESTING

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

2 Disconnect wash/wipe system switch from

connector C441.

3 Connect a fused jumper wire (10 A) at the

wash/wipe system switch, connector C441, pin
2, circuit 91S-KA11 (BK/RD) and pin 3, circuit
91-KA12 (BK/WH), wiring harness side.

VFE0038552

4 Ignition switch in position II.

• Do the wipers operate at fast speed?

ൺ

Yes

RENEW the wash/wipe system switch.
CHECK the operation of the system.

ൺ

No

GO to D3.

D3: CHECK CIRCUIT 91S-KA11 (BK/RD) BETWEEN WASH/WIPE SWITCH AND CENTRAL
JUNCTION BOX (CJB) FOR BREAKS

1 Ignition switch in position 0.

2 Disconnect CJB from connector C103.

3 Measure the resistance between the wash/wipe

system switch, connector C441, pin 2, circuit
91S-KA11 (BK/RD), wiring harness side and the
CJB, connector C103, pin 22, circuit 91S-KA11
(BK/RD), wiring harness side.

• Is a resistance of less than 2 Ohm registered?

ൺ

Yes

VFE0038553

GO to D4.

ൺ

No

LOCATE and RECTIFY the break in the circuit
between the wash/wipe system switch and
CJB using the Wiring Diagrams. CHECK the
operation of the system.

D4: CHECK VOLTAGE AT THE WINDSHIELD WIPER MOTOR

1 Connect Wash/wipe system switch to connector

C441.

2 Connect CJB to connector C103.

G401883en

501-16-

24

Wipers and Washers

501-16-

24

DIAGNOSIS AND TESTING

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

3 Disconnect windshield wiper motor from

connector C848.

4 Ignition switch in position II.

5 SWITCH ON fast wipe speed.

6 Measure the voltage between the front wind-

screen wiper motor, connector C848, pin 1,
circuit 32-KA11 (WH/BK), wiring harness side
and ground.

• Does the meter display battery voltage?

ൺ

Yes

VFE0038554

RENEW the windshield wiper motor. CHECK
the operation of the system.

ൺ

No

GO to D5.

D5: CHECK CIRCUIT 32-KA11 (WH/BK) BETWEEN CENTRAL JUNCTION BOX (CJB) AND FRONT
WIPER MOTOR FOR BREAKS

1 Ignition switch in position 0.

2 Disconnect CJB from connector C96.

3 Measure the resistance between the CJB,

connector C96, pin 23, circuit 32-KA11 (WH/BK),
wiring harness side and rear window wiper
motor, connector C848, pin 1, circuit 32-KA11
(WH/BK), wiring harness side.

• Is a resistance of less than 2 Ohms registered?

ൺ

Yes

VFE0038555

INSTALL a new GEM. CHECK the operation
of the system.

ൺ

No

LOCATE and RECTIFY the break in the circuit
between CJB and the windshield wiper motor
using the Wiring Diagrams. CHECK the oper-
ation of the system.

D6: CHECK THE WASH/WIPE SYSTEM SWITCH.

1 Ignition switch in position 0.

2 Disconnect wash/wipe system switch from

connector C441.

G401883en

501-16-

25

Wipers and Washers

501-16-

25

DIAGNOSIS AND TESTING















Content   ..  69  70  71  72   ..
