Hood Lock Cylinder

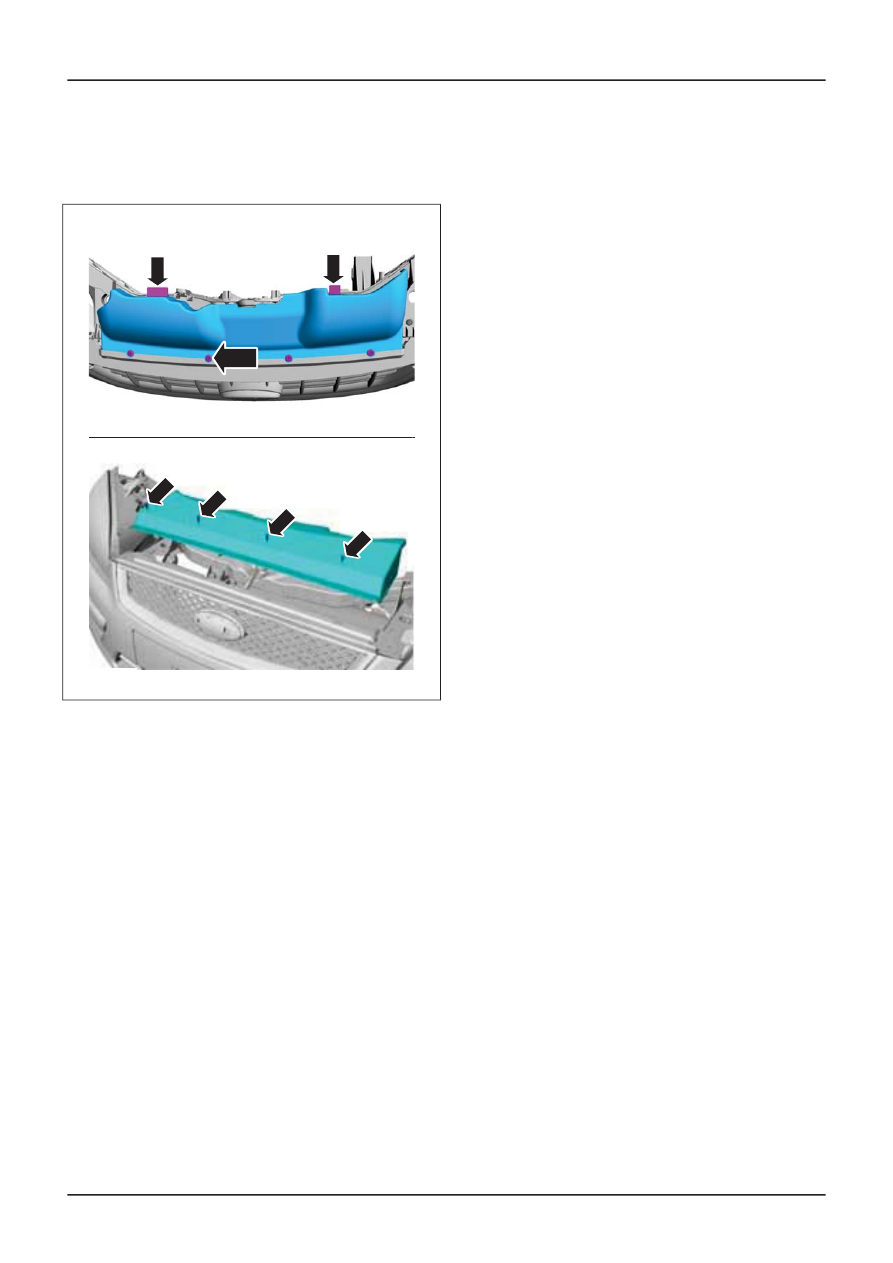

1. Remove the air deflector.

E112650

x4

2. Remove the components in the order

indicated in the following illustration(s) and
table(s).

G410713en

501-14-

175

Handles, Locks, Latches and Entry Systems

501-14-

175

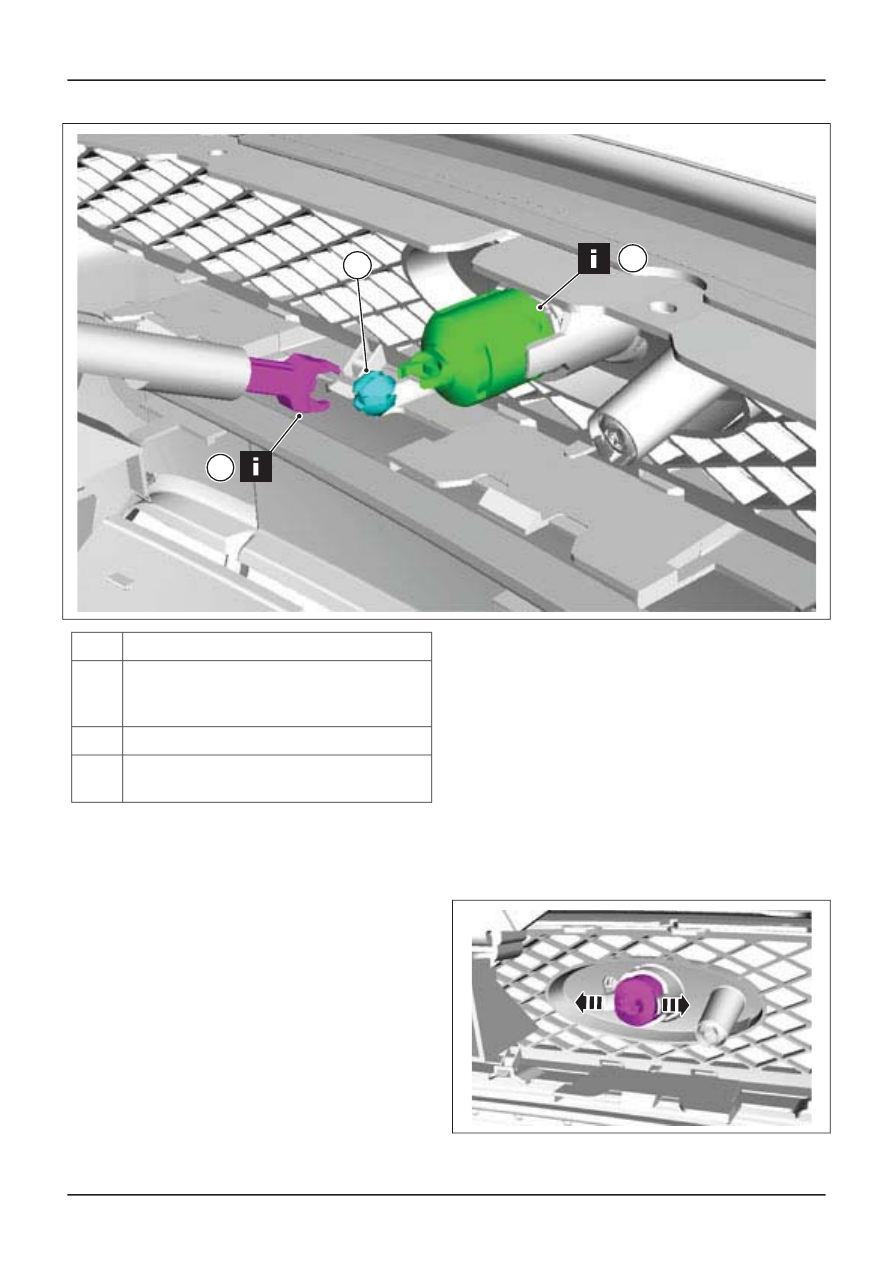

REMOVAL AND INSTALLATION

1

2

3

E51398

Description

Item

Hood lock cylinder to hood latch
connecting rod

See Removal Detail

1

Hood lock cylinder rod swivel joint

2

Hood lock cylinder

See Removal Detail

3

3. To install, reverse the removal procedure.

Removal Details

Item 1

Hood lock cylinder to hood latch

connecting rod

1. NOTE: Make a note of the position and

orientation of the hood lock cylinder to hood
latch connecting rod.

Disconnect the hood lock cylinder to hood
latch connecting rod from the hood lock
cylinder swivel joint.

Item 3

Hood lock cylinder

1. Detach the hood lock cylinder from the

radiator grille.

• Release the locking tangs.

E51396

G410713en

501-14-

176

Handles, Locks, Latches and Entry Systems

501-14-

176

REMOVAL AND INSTALLATION

Exterior Liftgate Release Switch — 3-Door/5-Door

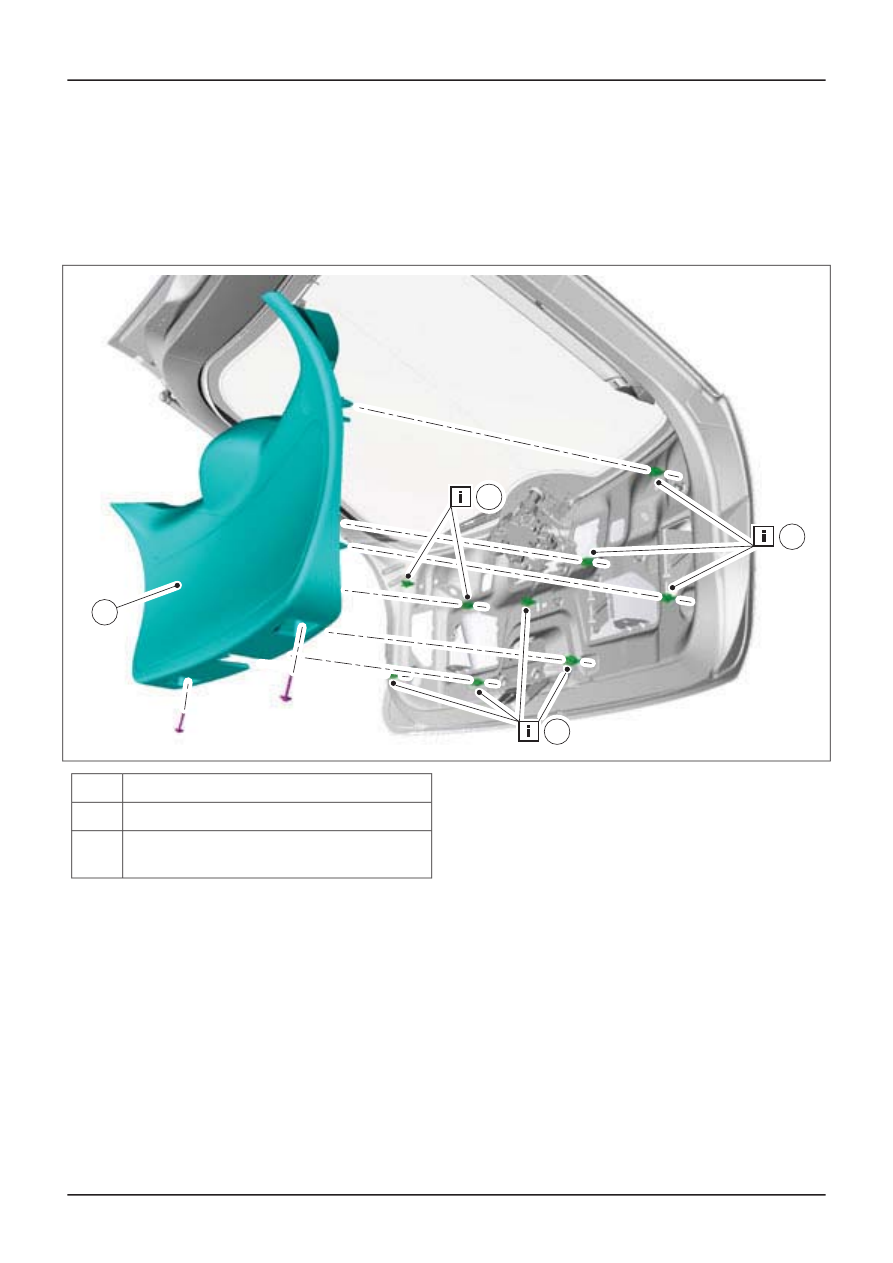

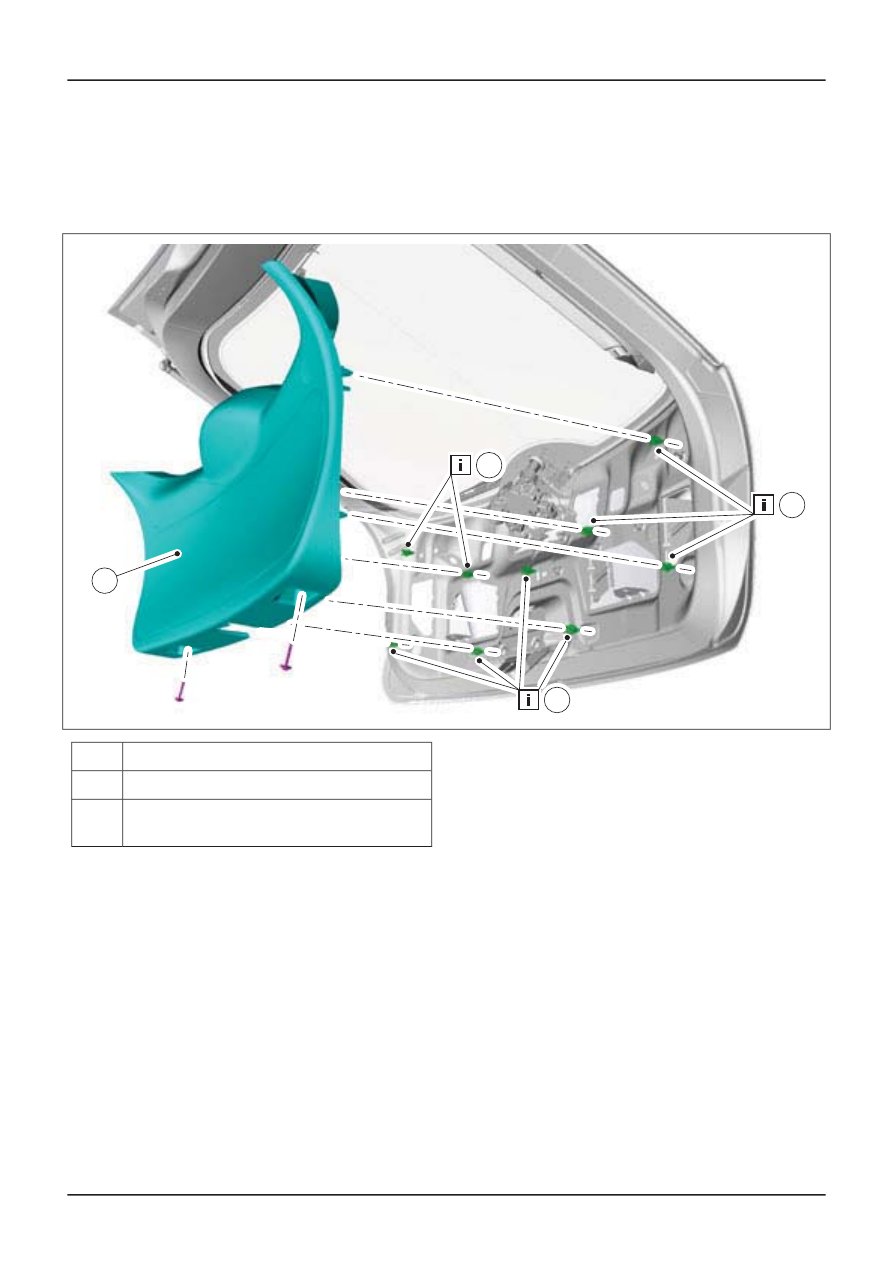

1. Remove the components in the order

indicated in the following illustration(s) and
table(s).

E51265

1

2

2

2

Description

Item

Liftgate trim panel

1

Liftgate trim panel retaining clips

See Installation Detail

2

G458076en

501-14-

177

Handles, Locks, Latches and Entry Systems

501-14-

177

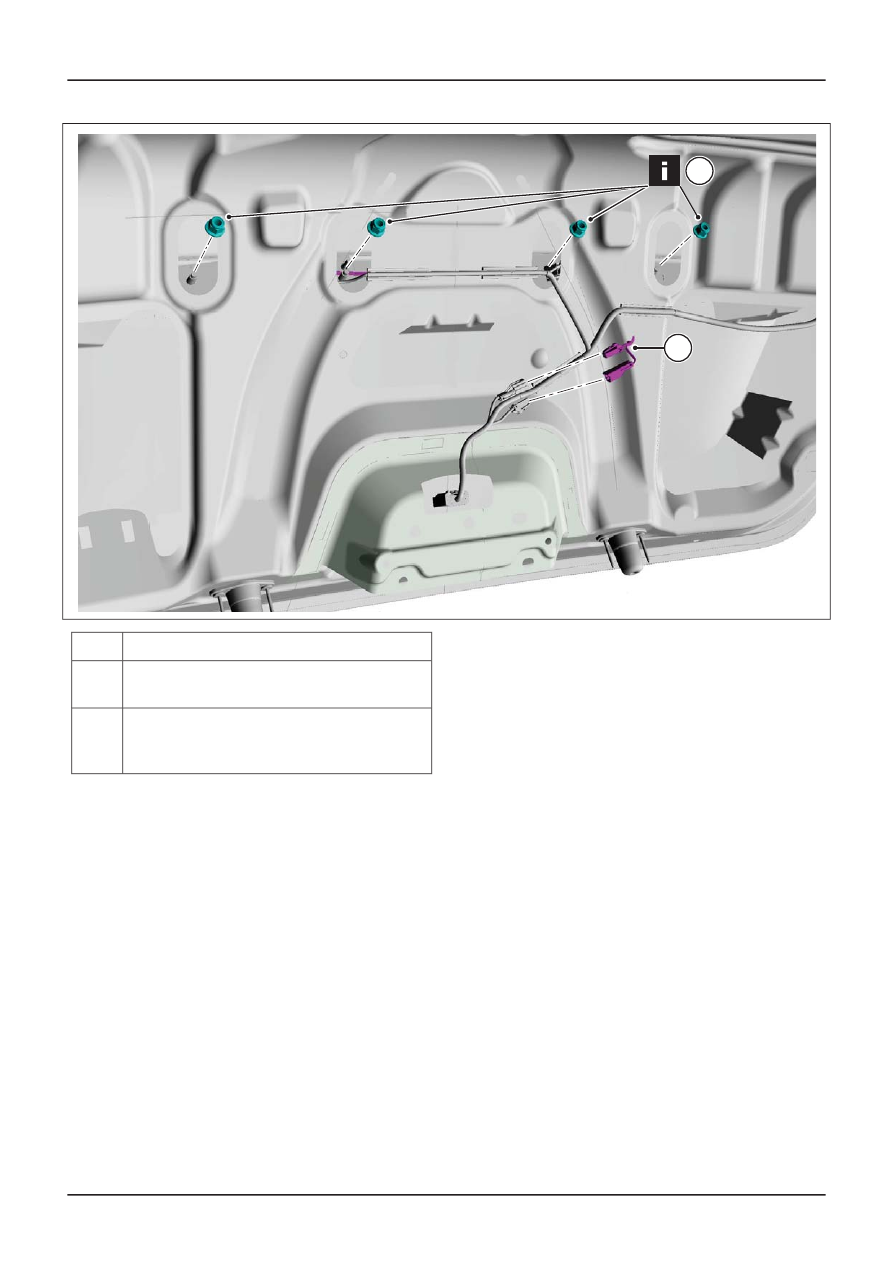

REMOVAL AND INSTALLATION

E56639

3

4

Description

Item

Exterior liftgate release switch electrical
connectors

3

Licence plate illumination panel retaining
nuts

See Removal Detail

4

G458076en

501-14-

178

Handles, Locks, Latches and Entry Systems

501-14-

178

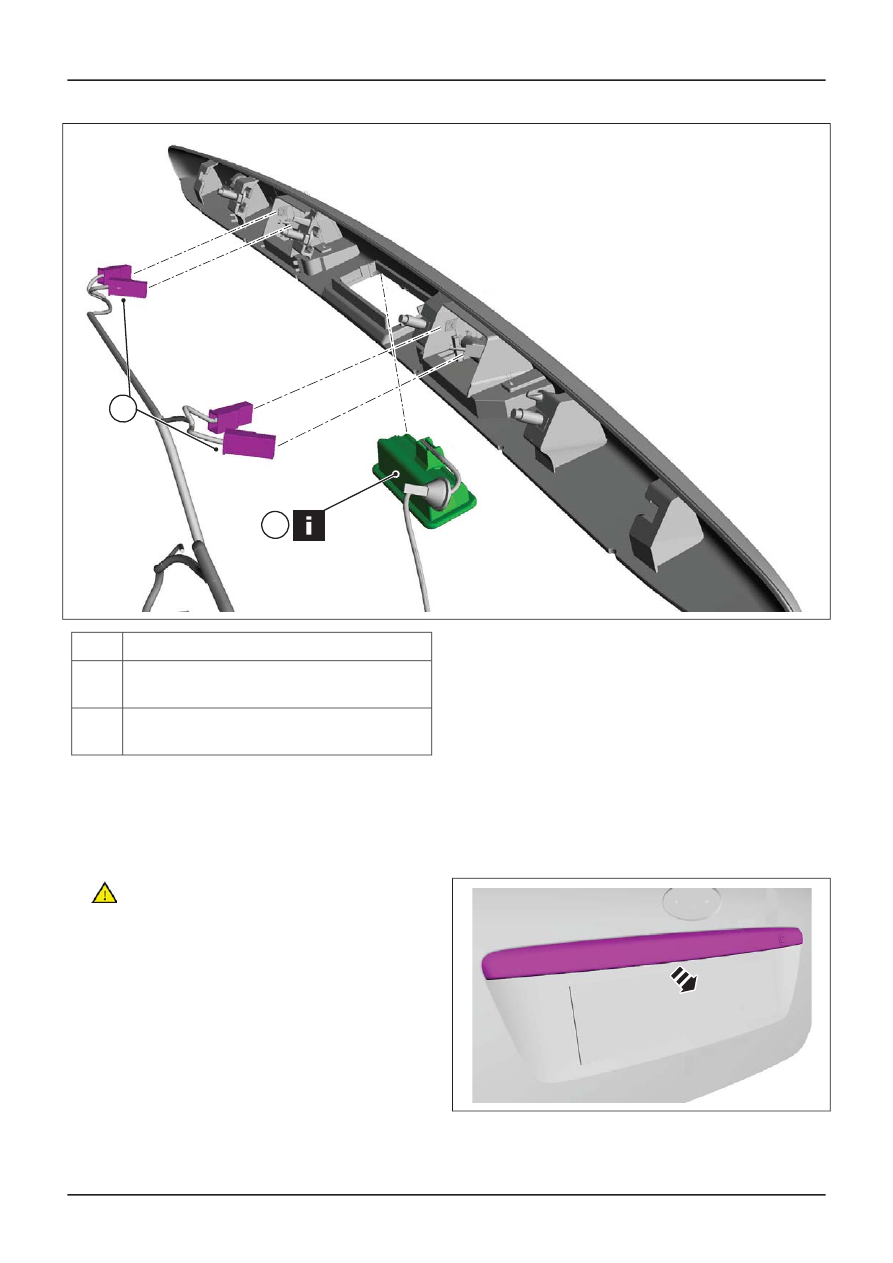

REMOVAL AND INSTALLATION

E56645

5

6

Description

Item

Licence plate illumination electrical
connectors

5

Exterior liftgate release switch

6

2. To install, reverse the removal procedure.

Removal Details

Item 4

Licence plate illumination panel retaining

nuts

1.

CAUTION: Make sure that excessive

strain is not placed on the licence plate
illumination panel electrical connectors and
wiring harnesses.

Detach the licence plate illumination panel
from the liftgate.

E56640

G458076en

501-14-

179

Handles, Locks, Latches and Entry Systems

501-14-

179

REMOVAL AND INSTALLATION

See Removal Detai

l

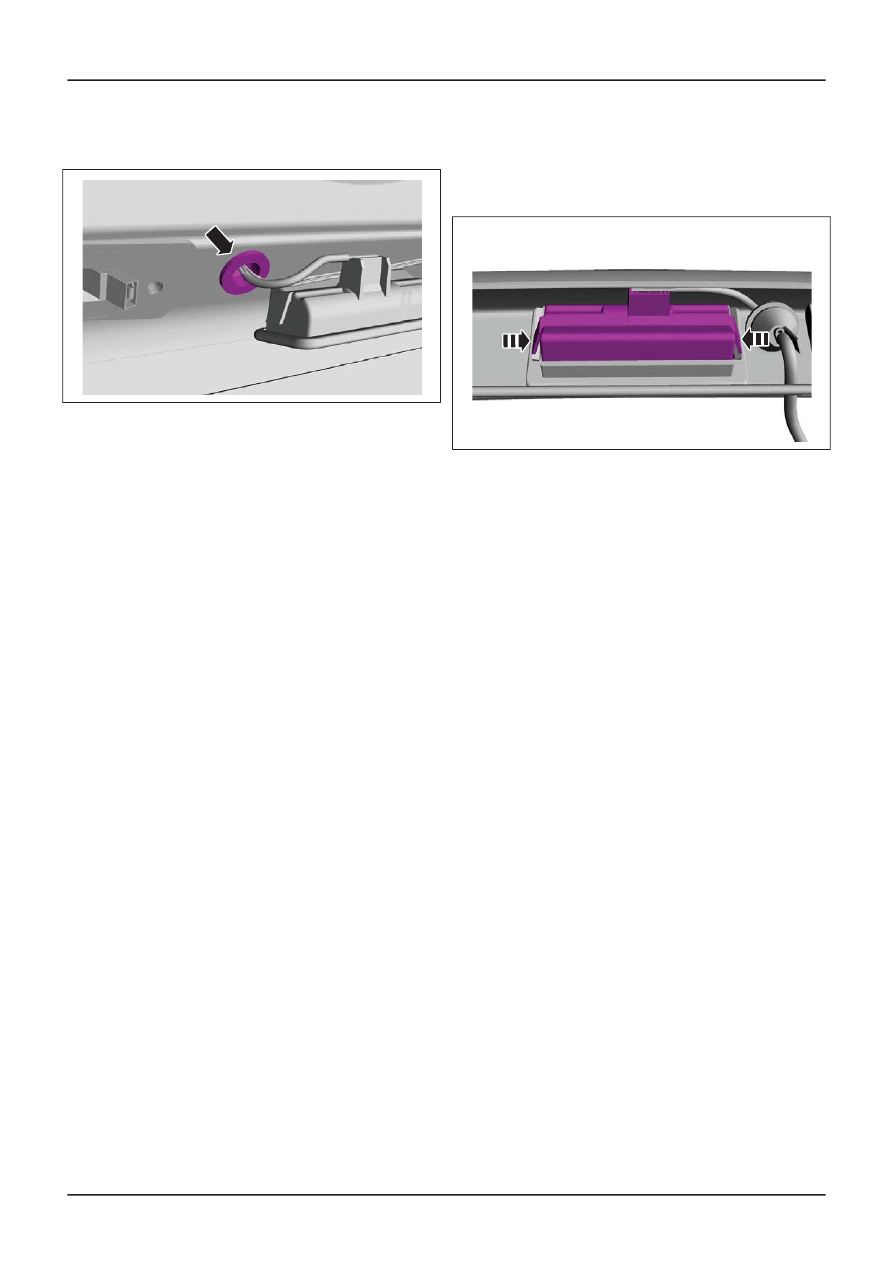

2. Detach the exterior liftgate release switch

wiring harness grommet from the liftgate.

E56641

Item 6

Exterior liftgate release switch

1. Press the clips and remove the exterior

liftgate release switch from the licence plate
illumination panel.

E56644

Installation Details

Item 2

Liftgate trim panel retaining clips

1. Install the liftgate trim panel retaining clips

to the liftgate trim panel before installation
to the liftgate.

G458076en

501-14-

180

Handles, Locks, Latches and Entry Systems

501-14-

180

REMOVAL AND INSTALLATION

Exterior Liftgate Release Switch — 3-Door/5-Door, Vehicles With:

Keyless Vehicle System

1. Remove the components in the order

indicated in the following illustration(s) and
table(s).

E51265

1

2

2

2

Description

Item

Liftgate trim panel

1

Liftgate trim panel retaining clips

See Installation Detail

2

G458698en

501-14-

181

Handles, Locks, Latches and Entry Systems

501-14-

181

REMOVAL AND INSTALLATION

E56639

3

4

Description

Item

Exterior liftgate release switch electrical
connectors

3

Licence plate illumination panel retaining
nuts

See Removal Detail

4

G458698en

501-14-

182

Handles, Locks, Latches and Entry Systems

501-14-

182
