Ford Focus RS (2011 year). Manual - part 59

Item 10

Front door latch remote control cable

1. Using a suitable screwdriver, latch the front

door lock into the closed position.

E52756

2. Detach the front door latch remote control

cable from the front door latch remote
control handle.

1. Operate the door latch remote control handle

lock to the lock position.

2. Release the remote control cable retaining

clips.

3. Detach the inner remote control cable from

the remote control handle lock lever.

E52632

1

2

3

Item 11

Front door wiring harness

1. Detach and push the front door wiring

harness into the front door.

E47360

Item 12

Front door lock actuator retaining screw

1. Detach the front door lock actuator.

1. Loosen the front door lock actuator retaining

screw.

2. Release the front door lock actuator retaining

clip.

3. Slide the front door lock actuator towards the

front of the vehicle.

E51955

1

2

3

Item 13

Front door inner panel

CAUTION: When removing the front door
inner panel, care must be taken that the
door wiring harness is not trapped or
placed under excessive strain.

Item 14

Exterior front door handle RKE

electrical connector

NOTE: Make a note of the clipping position of the
exterior front door handle RKE harness.

1. Disconnect the front door handle RKE

electrical connector and detach the wiring

G413506en

501-14-

151

Handles, Locks, Latches and Entry Systems

501-14-

151

REMOVAL AND INSTALLATION

harness from the front door handle
reinforcement.

E52074

Item 15

Front door lock cylinder position sensor

electrical connector

1. Disconnect the front door lock cylinder

position sensor electrical connector and
detach the sensor harness from the retaining
clips.

E52075

Item 16

Front door handle reinforcement

1. Detach the front door handle reinforcement

from the front door handle, lock and latch
retaining bracket.

E51956

Item 17

Front door lock cylinder actuator rod

1. Detach the front door lock cylinder actuator

rod from the front door handle reinforcement.

E51959

Item 18

Front door exterior handle remote

control cable

1. Detach the front door exterior handle remote

control cable from the front door handle
reinforcement.

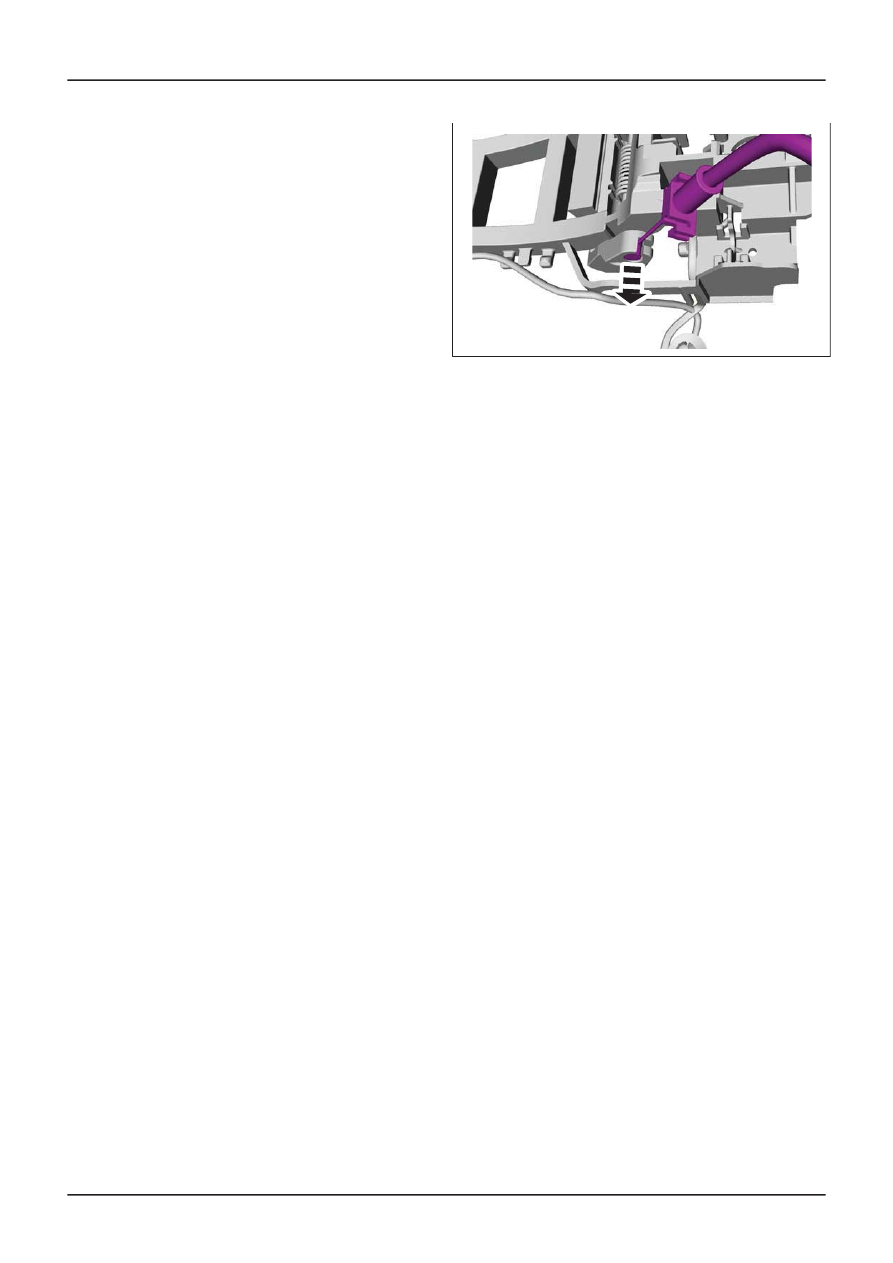

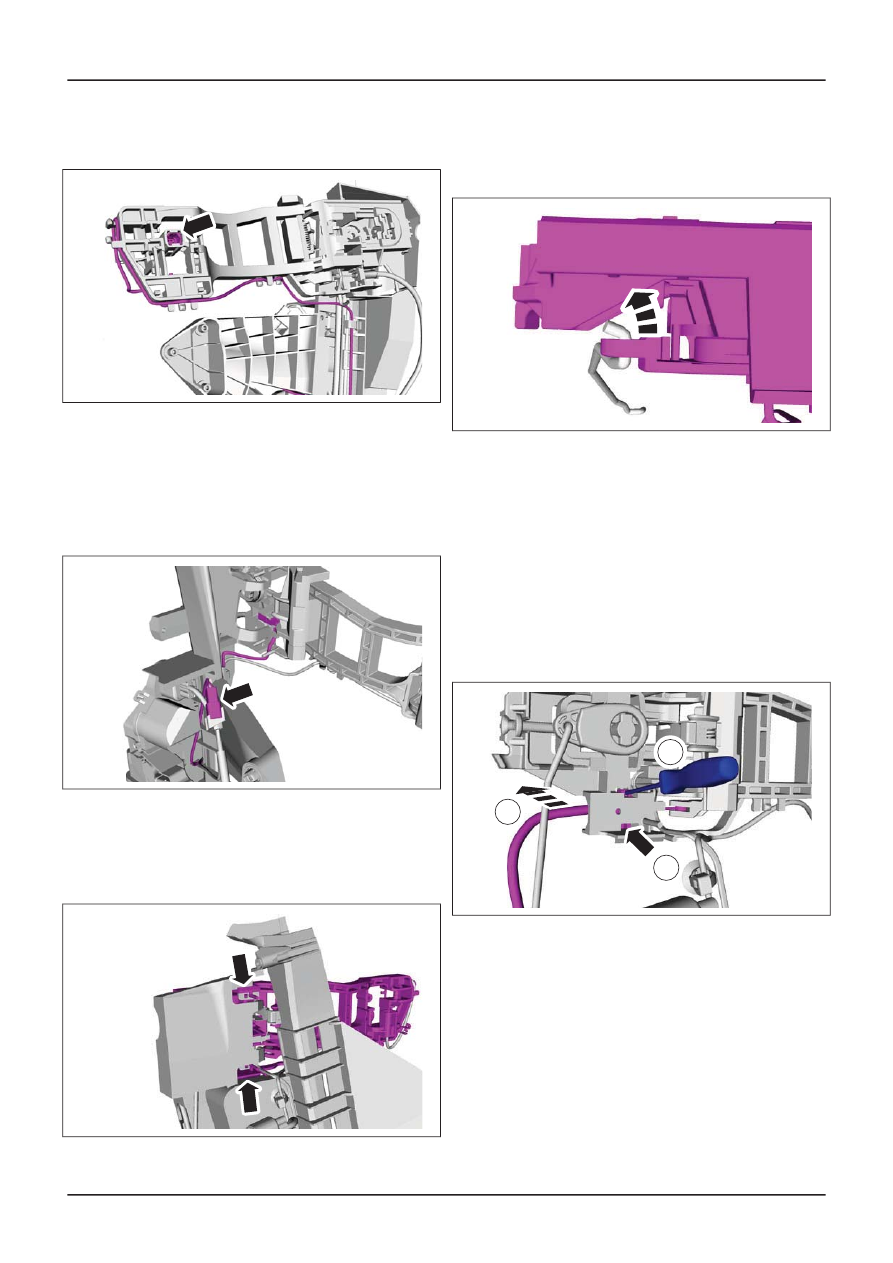

1. Using a suitable flat blade screwdriver,

release the front door exterior handle remote
control cable retaining clips.

2. Slide the front door exterior handle remote

control cable off of the front door handle
reinforcement retainers.

E51957

1

1

2

G413506en

501-14-

152

Handles, Locks, Latches and Entry Systems

501-14-

152

REMOVAL AND INSTALLATION

2. Align the front door exterior handle remote

control inner cable with the slot in the front
door handle reinforcement and remove.

E51958

Installation Details

Item 13

Front door inner panel

1. Before installing the front door inner panel

retaining bolts, feed the door wiring harness
electrical connector through the front door
wiring harness hole.

Item 12

Front door lock actuator retaining screw

1. Install the front door lock actuator to the

front door.

2. Tighten the front door lock actuator retaining

screw.

Item 5

Door hinge retaining bolts

1.

Apply a coating of adhesive to the door hinge
retaining bolts.

G413506en

501-14-

153

Handles, Locks, Latches and Entry Systems

501-14-

153

REMOVAL AND INSTALLATION

Rear Door Lock Actuator

All vehicles

1. Remove the rear door trim panel.

For additional information,

refer to: Rear

Door Trim Panel - Vehicles With: Manual
Windows

(501-05 Interior Trim and

Ornamentation, Removal and Installation)

/ Rear Door Trim Panel - Vehicles With:

Power Windows

(501-05 Interior Trim and

Ornamentation, Removal and Installation).

2. Remove the exterior rear door handle.

For additional information,

refer to: Exterior

Rear Door Handle

(501-14 Handles, Locks,

Latches and Entry Systems, Removal and
Installation).

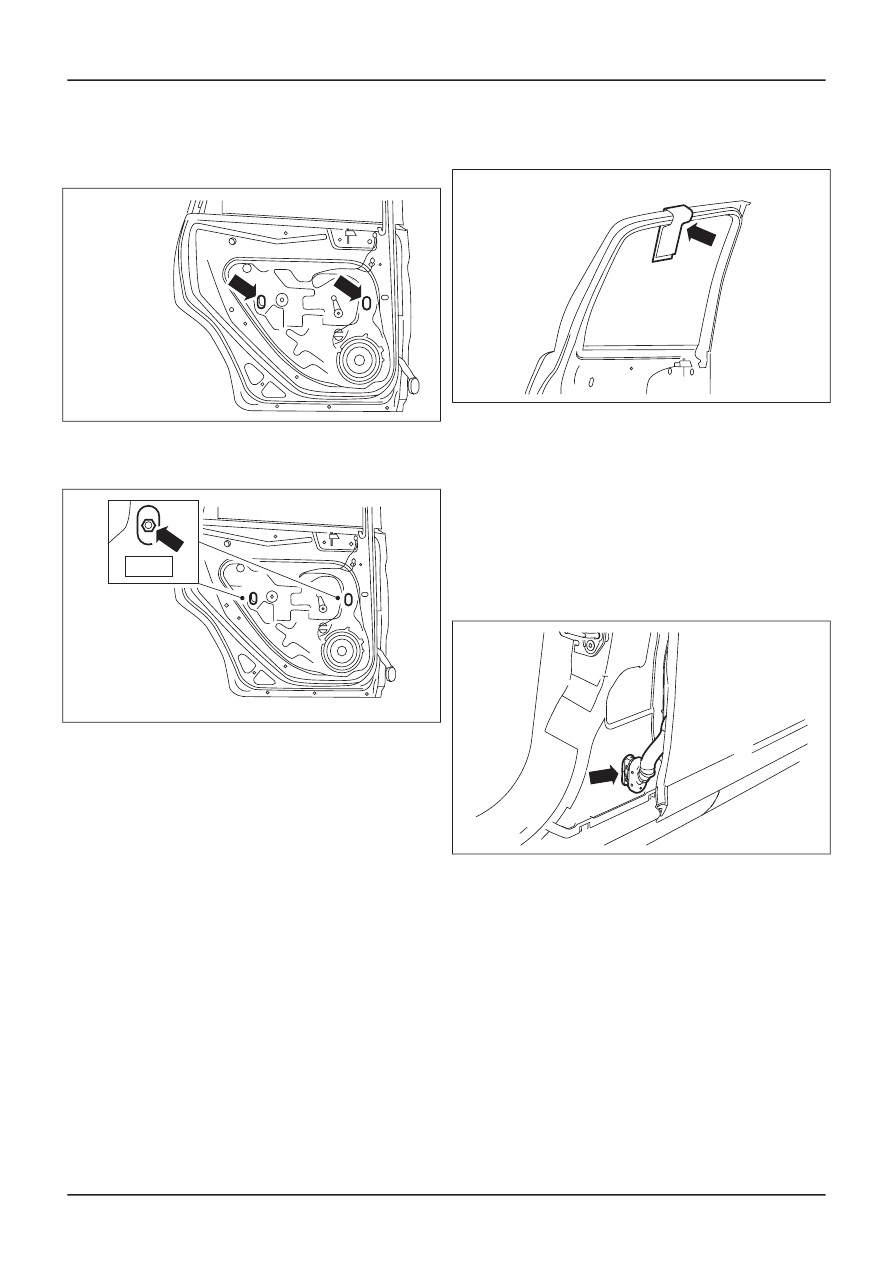

3. Remove the rear door window regulator

grommets.

E42005

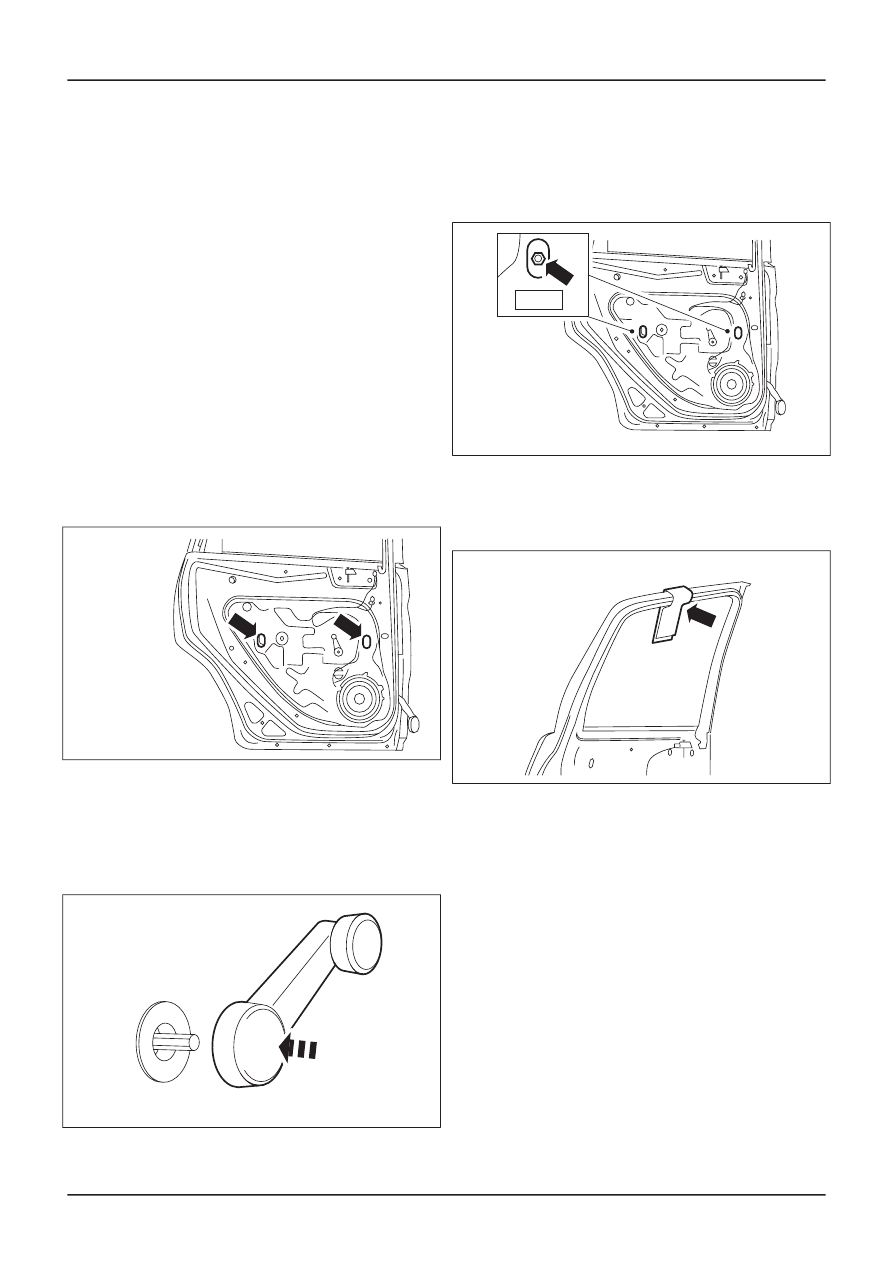

Vehicles with manual windows

4. Install the window regulator handle.

• Using the rear door window regulator handle,

align the window glass clamp bolts with the
access holes.

E47331

5. Loosen the rear door window glass clamp

bolts.

TIE39521

8 Nm

6. Raise the rear door window glass.

7. Using suitable tape, secure the rear door

window glass to the rear door.

E42006

Vehicles with power windows

8. Connect the battery ground cable.

For additional information,

refer to: Battery

Disconnect and Connect

(414-01 Battery,

Mounting and Cables, General Procedures).

G410827en

501-14-

154

Handles, Locks, Latches and Entry Systems

501-14-

154

REMOVAL AND INSTALLATION

9. Using the front door power window control

unit, align the rear door window glass clamp
bolts with the access holes.

E42005

10. Loosen the rear door window glass clamp

bolts.

TIE39521

8 Nm

11. Raise the rear door window glass.

12. Using suitable tape, secure the rear door

window glass to the rear door.

E42006

13. Disconnect the battery ground cable.

For additional information,

refer to: Battery

Disconnect and Connect

(414-01 Battery,

Mounting and Cables, General
Procedures).

All vehicles

14. Detach and disconnect the rear door wiring

harness.

E47361

15. Remove the components in the order

indicated in the following illustration(s) and
table(s).

G410827en

501-14-

155

Handles, Locks, Latches and Entry Systems

501-14-

155

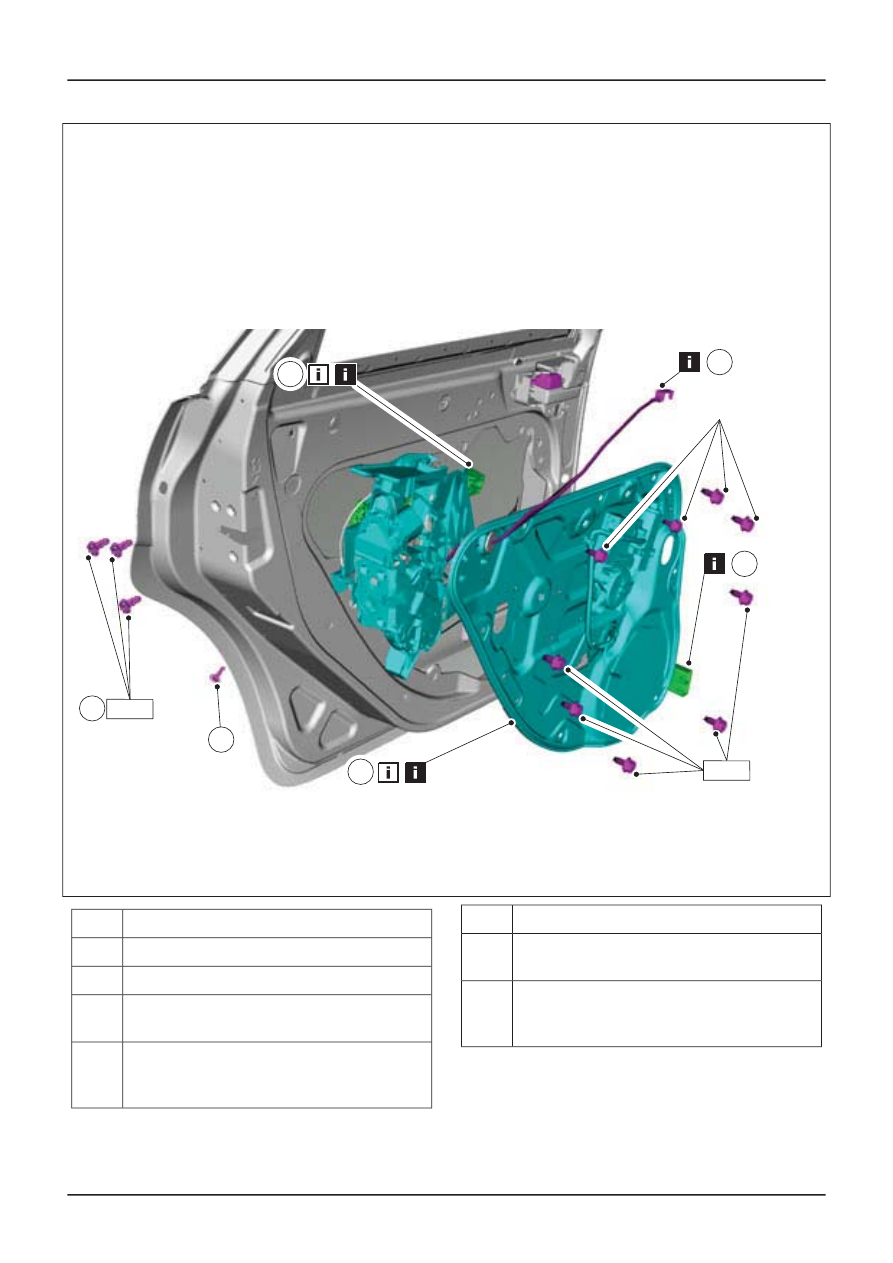

REMOVAL AND INSTALLATION

E52761

3

2

5

8 Nm

8 Nm

4

6

1

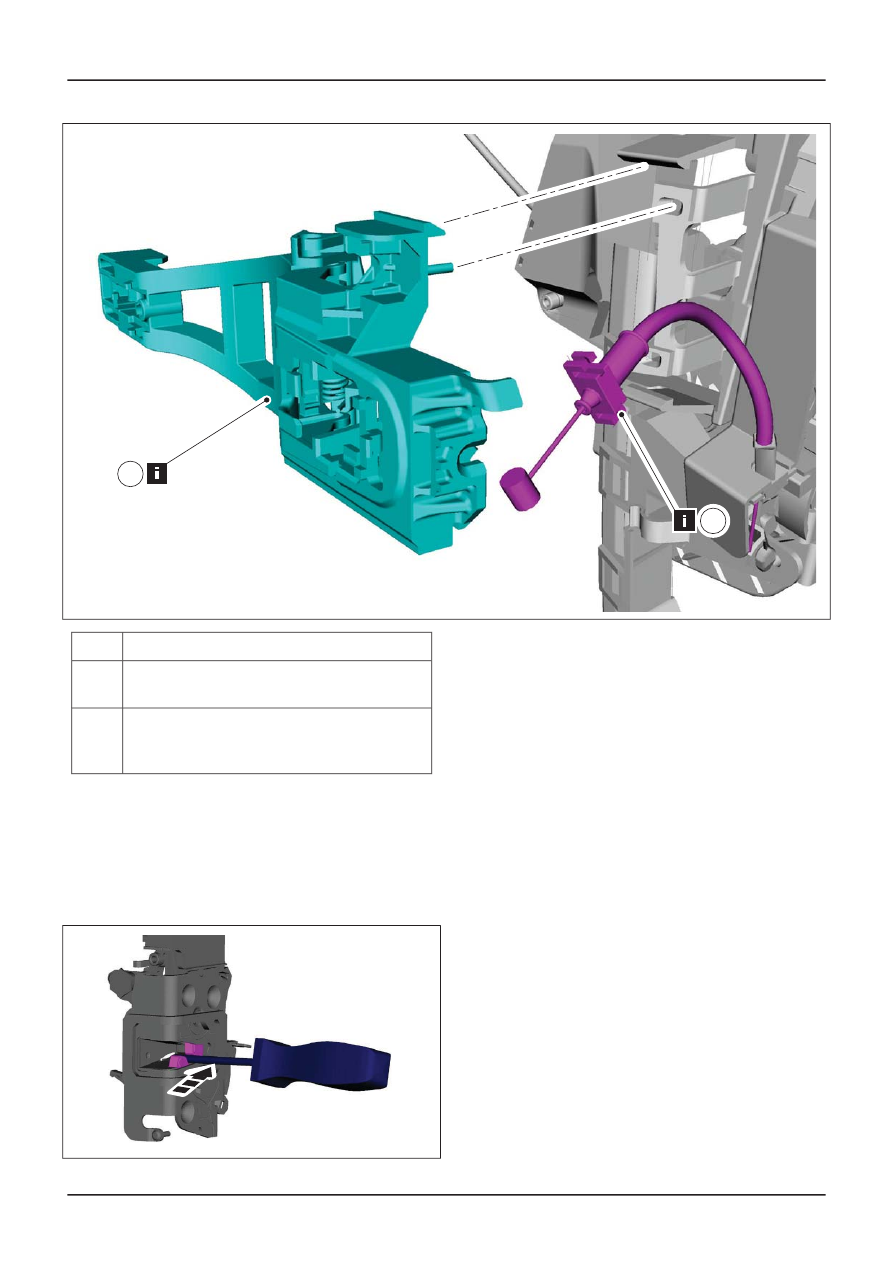

Description

Item

Rear door latch bracket retaining screw

1

Rear door latch retaining bolts

2

Rear door latch remote control cable

See Removal Detail

3

Rear door lock actuator retaining screw

See Removal Detail
See Installation Detail

4

Description

Item

Rear door wiring harness

See Removal Detail

5

Rear door inner panel

See Removal Detail
See Installation Detail

6

G410827en

501-14-

156

Handles, Locks, Latches and Entry Systems

501-14-

156

REMOVAL AND INSTALLATION

E52185

8

7

Description

Item

Rear door lock actuator

See Removal Detail

7

Exterior rear door handle remote control
cable

See Removal Detail

8

16. To install, reverse the removal procedure.

Removal Details

Item 3

Rear door latch remote control cable

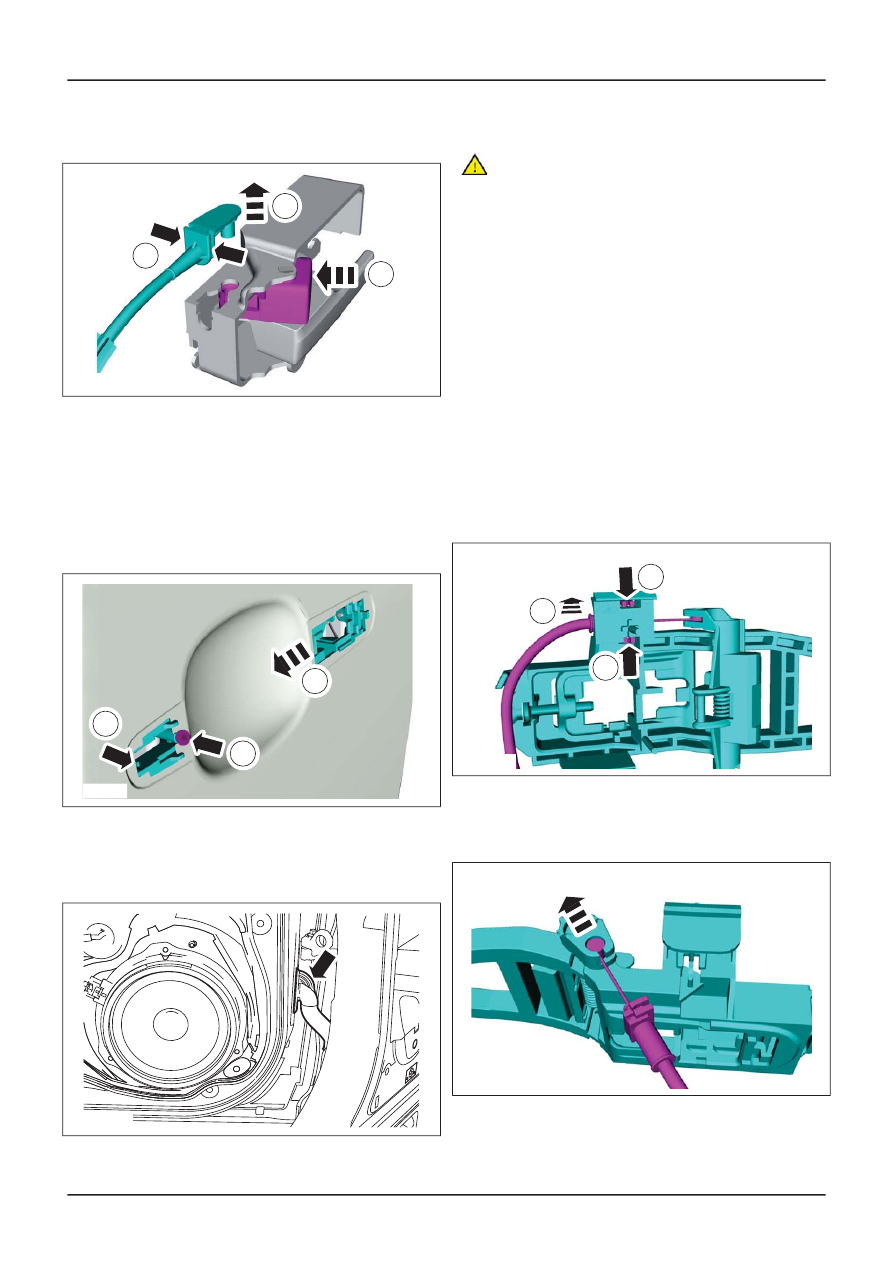

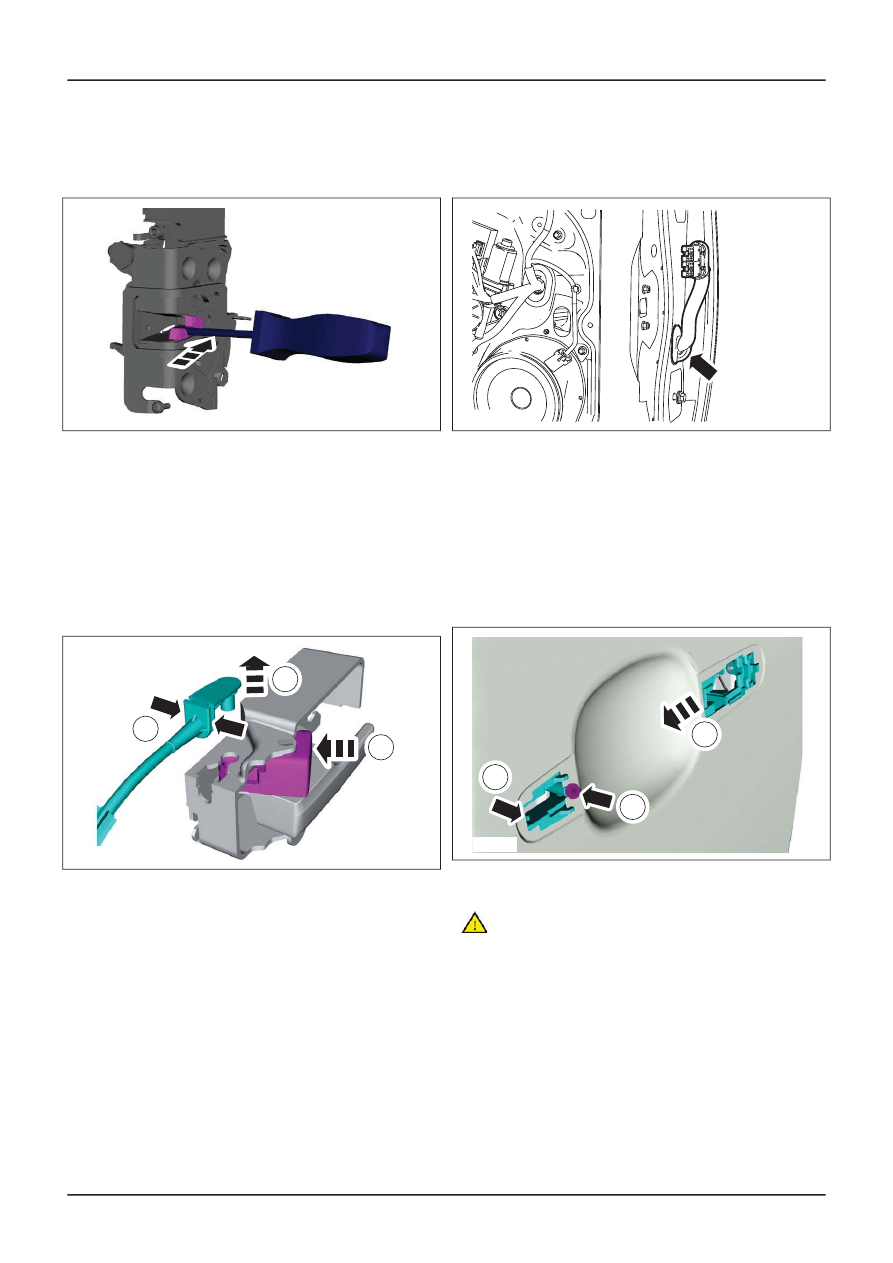

1. Using a suitable screwdriver, latch the rear

door lock into the closed position.

E52756

2. Detach the rear door latch remote control

cable from the rear door latch remote control
handle.

1. Operate the door latch remote control handle

lock to the lock position.

2. Release the remote control cable retaining

clips.

G410827en

501-14-

157

Handles, Locks, Latches and Entry Systems

501-14-

157

REMOVAL AND INSTALLATION

3. Detach the inner remote control cable from

the remote control handle lock lever.

E52632

1

2

3

Item 4

Rear door lock actuator retaining screw

1. Detach the rear door lock actuator.

1. Loosen the door lock actuator retaining

screw.

2. Release the door lock actuator retaining clip.
3. Slide the door lock actuator towards the front

of the vehicle.

E51955

1

2

3

Item 5

Rear door wiring harness

1. Detach and push the rear door wiring

harness into the rear door.

E47362

Item 6

Rear door inner panel

CAUTION: When removing the front door
inner panel, do not trap or place excessive
strain on the door wiring harness.

Item 7

Rear door lock actuator

1. Detach the rear door lock actuator from the

latch support bracket.

Item 8

Exterior rear door handle remote control

cable

1. Detach the exterior rear door handle remote

control cable from the rear door lock
actuator.

1. Using a suitable flat blade screwdriver,

release the exterior rear door handle remote
control cable retaining clips.

2. Slide the exterior rear door handle remote

control cable off the rear door lock actuator
retainers.

E52187

1

1

2

2. Align the exterior rear door handle remote

control inner cable with the slot in the door
lock actuator and remove.

E52186

G410827en

501-14-

158

Handles, Locks, Latches and Entry Systems

501-14-

158
